Изобретение относится к подъемным устройствам, а именно к устройствам для натяжения приводного каната тележек, например кранов и других транспортных средств. Цель изобретения - упрощение конструкции и расширение эксплуатационных возможностей устройства. Тележка 1 связана с приводной лебедкой канатом 3, охватывающим несколькими витками конический барабан 4, установленный на тележке 1 посредством кронштейнов 5. Витки каната уложены на барабане 4 в спиральную канавку 6, а барабан 4 связан с кронштейнами 5 посредством храпового венца 7 и собачки 8. 1 з.п. ф-лы, 3 ил. /}-А (Л оо О5 1чЭ О со Фи. J

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 66 С 3 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3912083/27-11 (22) 17.06.85 (46) 30.12.87. Бюл. № 48 (75) В. П. Веретенников (53) 621.864 (088.8) (56) Авторское свидетельство СССР № 969642, кл. В 66 С 13/10, 1981. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО НАТЯЖЕНИЯ ПРИВОДНОГО КАНАТА ТЕЛЕЖКИ (57) Изобретение относится к подъемным устройствам, а именно к устройствам для

„„SU„„1362703 А 1 натяжения приводного каната тележек, например кранов и других транспортных средств. Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей устройства. Тележка 1 связана с приводной лебедкой канатом 3, охватывающим несколькими витками конический барабан 4, установленный на тележке 1 посредством кронштейнов 5. Витки каната уложены на барабане 4 в спиральную канавку 6, а барабан 4 связан с кронштейнами 5 посредством храпового венца 7 и собачки 8. 1 з.п. ф-лы, 3 ил.

1362703

Формула изобретения

Pena can

Составитель Л. Трофимчук

Редактор М. Товтин Техред И. Верес Корректор М. Максимишинец

Заказ 5953/15 Тираж 711 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к подъемным устройствам, а именно к устройствам для натяжения приводного каната тележек, например, кранов и других транспортных. средств. 5

Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей устройства.

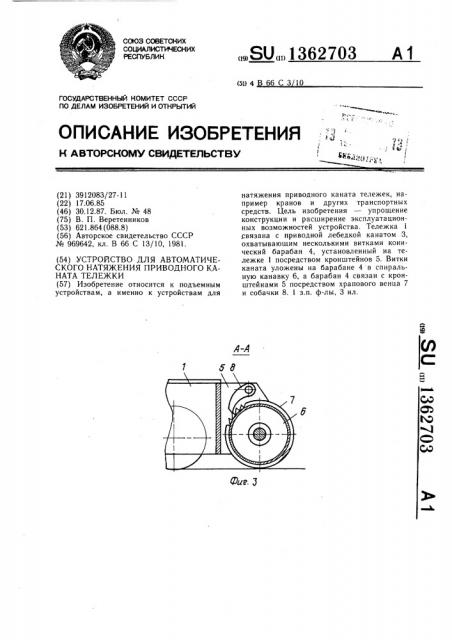

На фиг. 1 изображено устройство для натяжения приводного каната тележки, план; на фиг. 2 — узел 1 на фиг. I; на фиг. 3 — разрез А — А на фиг. 2.

Тележка 1 связана с приводной лебедкой

2 канатом 3, охватывающим несколькими витками конический барабан 4, установленный на тележке 1 посредством кронштей- 15 нов 5. Витки каната уложены на барабане 4 в спиральную канавку 6, а барабан

4 связан с кронштейном 5 посредством храпового венца 7 и собачки 8.

Устройство работает следующим образом.

При включении лебедки 2 в направлении перемещения тележки 1 вправо (фиг. 1) ветвь каната 2 справа от барабана натягивается и вращает барабан усилием, равным перемещению тележки I. 25

На ветви каната 3 слева от барабана создается усилие, уменьшенное по отношению к усилию на правой ветви каната 3 пропорционально отношению радиусов наматывания и сматывания каната на коническом барабане 4. Но при провисании левой ветви каната 3 усилие в ней снижается, создаваемый им крутящий момент уменьшается, и барабан 4 под действием тягового усилия каната проворачивается до выравнивания крутящих моментов от обеих ветвей каната. Новое положение барабана

4 фиксируется собачкой 8 с храповым венцом 7. При включении лебедки в обратном направлении повороту барабана 4 в этом направлении препятствует собачка 8, и тележка перемещается в левую сторону без вращения барабана 4.

1. Устройство для автоматического натяжения приводного каната тележки, содержащее установленный на тележке барабан, связанный с ее остовом механизмом свободного хода и охватываемый приводным канатом, отличающееся тем, что, с целью упрощения конструкции и расширения эксплуатационных возможностей устройства, барабан выполнен коническим.

2. Устройство по п. 1, отличающееся тем, что коническая поверхность барабана снабжена спиральной канавкой под канат.
