Реферат



Изобретение относится к строительству и может быть использовано в качестве покрытии про.мышленных, гражданских и сельскохозяйственных зданий. Целью изобретения является повышение пространственной жесткости. Плита регулярной структуры состоит из однотипных строительных элементов 1 с многоугольным основанием, включающих однолепестковые гиперболические оболочки 2. Кромки 3 каждой оболочки 2 расположены в основании элементов 1. Кромки 4 являются наклонными и соединяют вершины 5 элементов 1 с основанием. Кромки 6 перпендикулярны основанию элементов 1 и находятся в углах основания. Кромки 7 параллельны нлоскости основания и соединяют вершины 5 с кромками 6. Плита расположена на опорах 8. 3 з.п. ф-лы, 4 ил. (Л со Ci bO со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„1362799 (su 4 Е 04 В 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " . g

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (54) СТРУКТУРНАЯ ПЛИТА ПОКРЫТИЯ (57) Изобретение относится к строительству и может быть использовано в качестве (21 ) 4062942/31-33 (22) 29.04.86 (46) 30.12.87. Бюл. № 48 (71) Свердловский архитектурный институт (72) А. Г. Трушев, А. В. Коротич и С. В. Симкин (53) 60.024.4 (088.8) (56) Патент США № 4320603, кл. 52 — 18, 1982.

Лубо Л. Н., Миронков Б. А. Плиты регулярной пространственной структуры. М.:

СИ, 1976, рис. 16. покрытий промышленных, гражданских и сельскохозяйственных зданий. Целью изобретения является повышение пространственной жесткости. Плита регулярной структуры состоит из однотипных строительных элементов 1 с многоугольным основанием, включаюших однолепестковые гиперболические оболочки 2. Кромки 3 каждой оболочки 2 расположены в основании элементов 1. Кромки 4 являются наклонными и соединяют вершины 5 элементов 1 с основанием. Кромки

6 перпендикулярны основанию элементов 1 и находятся в углах основания. Кромки 7 параллельны плоскости основания и соединяют вершины 5 с кромками 6. Плита расположена на опорах 8. 3 з.п. ф-лы, 4 ил.

13б2799

Изобретение относится к строительству и может быть использовано в качестве покрытий промышленных, гражданских и сельскохозяйственных зданий.

Цель изобретения — повышение пространственной жесткости.

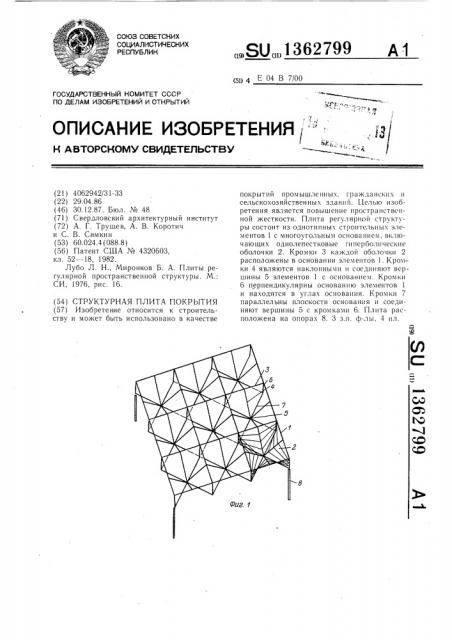

На фиг. 1 показана плита регулярной пластинчатой структуры из объединенных оболочек с квадратным основанием, общий вид; на фиг. 2 — плита, содержащая объединенные оболочки с треугольным основанием, вариант; на фиг. 3 — то же, содержащая объединенные оболочки с шестиугольным основанием; на фиг. 4 — то же, где оболочки, объединенные с образованием квадратного основания, состоят из четырех однолепестковых гиперболических оболочек.

Плита регулярной пластинчатой структуры состоит из однотипных строительных элементов 1 с многоугольным основанием, включающих однолепестковые гиперболические оболочки 2. Кромки 3 (первые по счету) каждой оболочки 2 расположены в основании элементов 1. Кромки 4 (вторые по счету) являются наклонными и соединяют вершины 5 элементов 1 с основанием.

Кромки б (третьи по счету) перпендикулярны основанию элементов 1 и находятся в углах основания. Кромки 7 (четвертые по счету) параллельны плоскости основания и соединяют вершины 5 с кромками б. Плита расположена на опорах 8.

Вариант плиты выполнен из строительных элементов 9 с треугольным основанием, включающих шесть - однолепестковых гиперболических оболочек 10, кромка 11 которых ориентирована в направлении биссектрисы угла основания.

Второй вариант плиты состоит из строительных элементов 12 с шестиугольным основанием, включаюших двенадцать однолепестковых гиперболических оболочек 13.

Третий вариант плиты содержит строительные элементы 14 с квадратным основанием, состоящие из четырех однолепестковых гиперболических оболочек 15, наклонная кромка которых 1б соединяет вершину

17 с углом 18 основания пирамиды. Диагонально ориентированные кромки 19 смежных элементов 14 взаимно перпендикулярны.

В направлении каждой стороны плиты число пирамид является четным.

Плита регулярной пластинчатой структуры собирается в плоскости основания путем присоединения строительных элементов

1 друг к другу (укрупнительная сборка) с последующей установкой на опоры и фиксацией известным способом (сварка на болтах, замоноличивание и т.д.) . .Однотипные гиперболические оболочки производятся формовкой листовых м атери алов (пластмасса, оргалит и т.п.) в горячем состоянии и объединяются в пирамидальные элементы в заводских условиях. Возможно производство тонкостенных гиперболических оболочек из армоцемента и бетона. В рабочем состоянии плита является самостоятельной жесткой системой и не требует дополнительных фиксирующих элементов.

Фо рм ул а изо б рет ения

1. Структурная плита покрытия, включающая однотипные строительные элементы с плоским многоугольным горизонтальным основанием из объединенных по кромкам тонкостенных оболочек, одна кромка которых образует основание, а вторая выполнена наклонной к основанию и соединяет

его с общей для всех оболочек вершиной, З0 расположенной под центром тяжести основания, отличающаяся тем, что, с целью повышения пространственной жесткости, оболочки выполнены в форме гипаров, третья кромка которых вертикальная и присоединена к углу основания, а четвертая параллельна плоскости основания и соединяет вершину с вертикальной кромкой.

2. Плита по п. 1, отличающаяся тем, что вторая кромка присоединена к середине стороны основания и перпендикулярна к со40 ставляющим это основание первым кромкам парных гипаров.

3. Плита по пп. 1 и 2, отличающаяся тем, что основание имеет форму треугольника.

4. Плита по пп. 1 и 2, отличающаяся тем, что основание имеет форму шестиугольника.

1362799 ,/ б

l 1

/ 1

l с

1

1

/

I (1

1

\ б

Риз 3

Фиэ.2

19
