Устройство для замораживания грунта

Устройство для замораживания грунта

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности к проходке шахт, колодцев с применением ограждающих конструкций. Цель изобретения - снижение непроизводительных затрат хладоносителя. Устройство включает питающую 1 и отводящую 2 трубы, сообщающиеся в нижней части и образующие корпус устройства, изолирующий экран 3 и патрубки 6. Трубы 1 и 2 установлены на противоположных поверхностях изолирующего экрана 3, расположенного вертикально, и выполнены в виде полых полуцилиндров равного радиуса. Труба 1 выполнена из материала низкой теплопроводности, а труба 2 - из материала высокой теплопроводности . Ширина экрана 3 превьш ает диаметр корпуса. Устройство монтируют в скважине, последовательно наращивая отдельные звенья, и ориентируют при помощи выступов экрана 3 так, чтобы труба 2 находилась на внещней стороне выработки. В патрубок 6 подают хладоноситель и производят циклы замораживания до создания ледопородного ограждения. 2 ил. с (Л со 05 ND ОО оо го

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1362832

А1 (51)4 Е 21 Э 1/14

ОПИСЛНИК ИЗОБРЕТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4025615/22-03 (22) 19.02.86 (46) 30.12.87. Бюл. N - 48 (71) Всесоюзный научно-исследовательский институт организации и механизации шахтного строительства .(72) В.И.Шабетя, Б.M.Ñàíÿàðåâñêèé и П.Г.Уваров (53) 622.253.3 (088.8) (56) Авторское свидетельство СССР

К 883457, кл. Е 21 D 1/14, 1980.

Трупак Н.Г. Замораживание горных пород при проходке стволов. М.: Углетехиздат, 1954, сс. 756-757. (54) УСТРОЙСТВО ДЛЯ ЗАМОРАЖИВАНИЯ

ГРУНТА (57) Изобретение относится к строительству, в частности к проходке шахт, колодцев с применением ограждающих конструкций. Цель изобретения — снижение непроизводительных затрат хладоносителя. Устройство включает питающую 1 и отводящую 2 трубы, сообщающиеся в нижней части и образующие корпус устройства, изолирующий экран 3 и патрубки 6. Трубы

1 и 2 установлены на противоположных поверхностях изолирующего экрана 3, расположенного вертикально, и выполнены в виде полых полуцилиндров равного радиуса. Труба 1 выполнена из материала низкой теплопроводности, а труба 2 — из материала высокой теплопроводности. Ширина экрана 3 превышает диаметр корпуса. Устройство монтируют в скважине, последовательно наращивая отдельные звенья, и ориентируют при помощи выступов экрана 3 так, чтобы труба 2 находилась на внешней стороне выработки. В патрубок 6 подают хладоноситель и производят циклы замораживания до создания ледопородного ограждения. 2 ил.

Формула из обре те ния

Фиа2

Составитель Л.Черепенкина

Техред Л.Сердюкова Корректор С.Иекма >

Редактор Н.Горват

Заказ 6353/22 Тираж 453 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4! 13628

Изобретение относится к строительству, в частности к проходке шахт, колодцев с применением ограждающих конструкций.

Целью изобретения является сниже5 ние непроизводительных затрат хладоносителя.

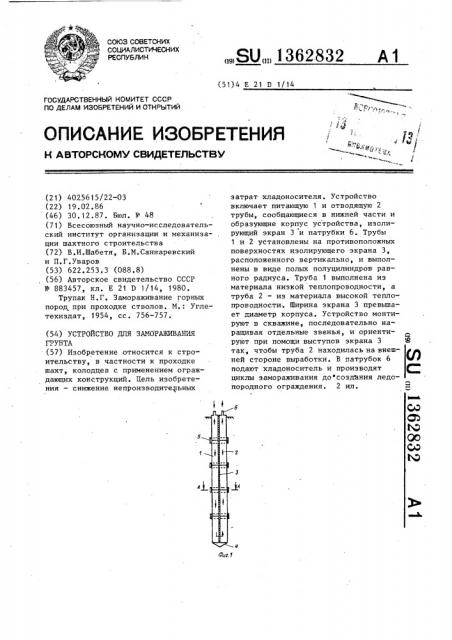

На фиг.1 показано устройство, общий вид; на фиг.2 — разрез А-А на фиг. 1 °

Устройство для замораживания грунта включает питающую 1 и отводящую 2 трубы, выполненные в виде полуцилиндров одинакового радиуса, установленных йа плоскостях теплоизолирующего органа 3 с отверстием в нижней части, башмак 4, соединительные муфты 5, патрубки 6.

Питающая труба 1 выполнена из материала с низкой теплопроводностью, отводящая труба 2 — из материала с вы- сокой теплопроводностью, а теплоизолирующий экран 3 вертикально установлен между трубами 1 и 2 и выполнен по ширине, превышающей диаметр корпуса, образуемого трубами 1 и 2.

Это позволяет получить ледопородное ограждение овальной формы с эксцентриситетом в сторону выработки.

Устройство для замораживания грунта работает следующим образом.

32 2

Устройство монтируют в скважине, последовательно наращивая отдельные звенья, и ориентируют при помощи выступов экрана 3 таким образом, чтобы труба 2 находилась на внешней стороне выработки. Далее подают в патрубок 6 хладоноситель и производят циклы за- мораживания до создания ледопородного ограждения.

Устройство для замораживания грунта, включающее корпус с размещенными в нем сообщающимися в нижней части питающей и отводящей трубами, изолирующий экран, патрубки, о т л и ч аю щ е е с я тем, что, с целью снижения непроизводительных затрат хладоносителя, питающая и отводящая трубы выполнены в виде полых полуцилиндров равного радиуса, образуя корпус устройства, и установлены на противоположных поверхностях изолирующего экрана, расположенного вертикально, при этом питающая труба выполнена из материала низкой теплопроводности, отводящая труба — из материала высокой теплопроводности, а теплоизолирующий экран выполнен шириной, превышающей диаметр корпуса.
