Реферат



Изобретение относится к подземному строительству. Цель изобретения - упрощение технологии и готовления крепи. Для этого шпунтовые элементы корытной формы, соединенные между собой в непрерывньй ряд посредством замков, в ыполнены из швеллерных балок (ШБ) 1. Внутри каждой ШБ 1 установлены пара цилиндрических стержней 3 и вьшолненные в виде металлических полос ребра (Р) 2, параллельные полкам (П) 4 ШБ 1. При этом Р 2 жестко закреплены на днище ШБ 1, а стержни 3 - на ее П 4 на одном уровне по отношению к днищу ШБ 1. Диаметр стержней 3 составляет 0,15-0,3 ширины П 4. При монтаже крепи смежные П 4 размещают между Р 2, отстоящими от близлежащих П 4 на расстоянии L, определяемом из выражения L(1,2-., -1,7)D+t, где D - диаметр стержня 3; t - толщина П 4. При таких соотношениях размеров достигается максимальная надежность соединения элементов крепи. 2 ил. с (Р (Л / со Oi ГчЭ 00 Фиг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (бц 4 Е 21 D 11/14, 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 ° », ° 1. А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ i

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ðèã. 2 (21) 4073165/22-03 (22) 28.03.86 (46) 30.12.87. Бюл. Р 48 (71) Бюро внедрения новых видов оснований и фундаментов Научно-исследовательского института оснований и подземных сооружений им. Н.N,Ãåðñåâàнова (72) А.Л.Михлинр Б.Э.Годес, Б.А.Амбиндер и Ю.Э.Бронштейн (53) 622.281.5 (088.8) (56) Гелескул М.Н. и др. Справочник по креплению горных выработок. М.:

Недра, 1976, с.121.

Трупак Н.Г. Специальные способы проведения горных выработок. МоскваХарьков: Углетехиздат, 1951, с.119, рис.73. (54) МЕТАЛЛИЧЕСКАЯ ЭАБИВНАЯ КРЕПЬ (57) Изобретение относится к подземному строительству. Цель изобретения - упрощение технологии изготовле„„SU„„1362840 А 1 ния крепи. Для этого шпунтовые элементы корытной формы, соединенные между собой в непрерывный ряд посредством замков, выполнены из швеллерных балок (ШБ) 1. Внутри каждой ШБ 1 установлены пара цилиндрических стержней 3 и выполненные в виде металлических полос ребра (Р) 2, параллельные полкам (П) 4 ШБ 1. При этом Р 2 жестко закреплены на днище ШБ 1, а стержни 3 — на ее П 4 на одном уровне по отношению к днищу ШБ 1. Диаметр стержней 3 составляет 0,15-0,3 ширины П 4. При монтаже крепи смежные

П 4 размещают между P 2, отстоящими от близлежащих П 4 на расстоянии Ь, определяемом из выражения Z.=(1,2-., -1 7)D+t, где D — диаметр стержня 3;

t — толщина П 4. При таких соотношениях размеров достигается максимальная надежность соединения элементов крепи. 2 ил.

1362840

Фиг 1

Составитель Л.Березкина

Редактор Н.Горват Техред Л.Сердюкова - Корректор С.Шекмар

Заказ 6353/22 Тираж 453 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к подземному строительству и касается конструкции металлических крепей горных выработок.

Целью изобретения является упрощение технологии изготовления крепи.

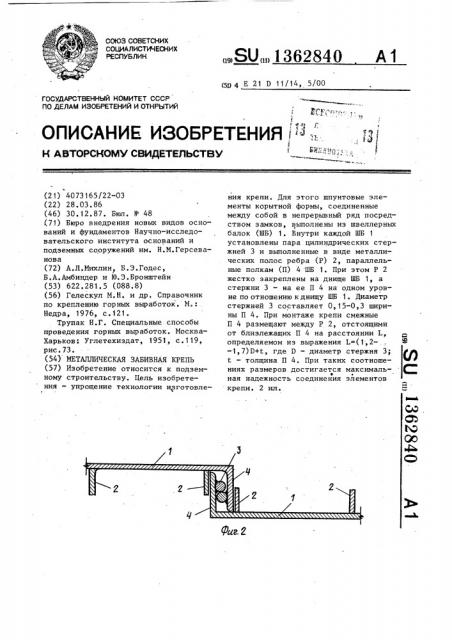

На фиг.1 изображен шпунтовый элемент корытного профиля; на фиг.2— соединение двух элементов при монта- 1О же крепи.

Шпунтовый элемент корытного профиля состоит иэ швеллерной балки 1, к которой приварены ребра 2, выполненные в виде металлических полос, 15 и цилиндрические стержни 3.

При монтаже крепи смежные полки 4 швеллерных.балок 1 размещают между ребрами 2, а цилиндрические. стержни 20

3 полок 4 заводят друг за друга, чем обеспечивается надежное соединение элементов. крепи.

Расстояние между ребром и близле- 25 жащей полкой швеллерной балки находится в пределах

L=(1 2-1,7)D+t, где L — расстояние между ребром и близлежащей полкой швеллер- ч0 ной балки;

D — - диаметр стержня;

t - толщина полки швеллерной балки, а диаметр стержней составляер 0,150,,3 ширины полки швеллера.

При таких соотношениях размеров достигается максимальная надежность соединения элементов крепи.

Формула изобретения

Металлическая забивная крепь, включающая соединенные между собой в непрерывный ряд посредством замков шпунтовые элементы корытной формы, отличающаяся тем, что, с целью упрощения технологии изготовления крепи, шпунтовые элементы выполнены из швеллерных балок, каждая из которых имеет пару установленных внутри балки цилиндрических стержней и выполненных в виде металлических полос ребер, параллельных полкам швеллерной балки, причем ребра жестко закреплены на днище швеллера, а цилиндрические стержни на его полках, при этом диаметр стержней составляет

0,15-0,3 ширины полки швеллера, а стержни установлены на одном уровне по отношению к днищу балки, при этом смежные полки швеллерных балок размещены между ребрами, отстоящими от близлежащих полок на расстоянии, определяемом иэ выражения

Г

L=(1, 2-1, 7) D+t, где L — расстояние между ребром и близлежащей полкой швеллерной балки;

D — - диаметр цилиндрического стержня; . t. толщина полки швеллерной балки.
