Ротационный вискозиметр

Ротационный вискозиметр

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для измерения реологических свойств молочных продуктов в широком диапазоне вязкости. Цель изобретения - упрощение конструкции прибора и повьш1ение точности измерения маловязких жидкостей. Вискозиметр содер- 1жит неподвижный наружный цилиндр 6, вращающийся в-нутренний цилиндр 7, установленный на измерительном валике 9. Привод внутреннего цилиндра 7 осуществляется от электродвигателя 16 через коробку передач 15, шестерню 13 и две расположенные одна внутри другой пружины 26, 28, соединенные друг с другом через диск 22, установленный в шарикоподшипнике на втулке 21, закрепленной на основаI . (Л 00 05 со .-

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (50 4 С 01 N 11/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, " .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .т гг

29 и я (21) 4098411/31-25 (22) 29.07.86 (46) 30.12.87. Бюл. ¹ 48 (7 1) Кемеровский технологический институт пищевой промьппленности, Всесоюзный научно-исследовательский институт молочной промышленности и Специальное конструкторское бюро по проектированию приборов и средств автоматизации (72) А.Н.Пирогов, Л.П.Брусиловский, Н.И.Леденева, Ю.К.Габелия, Г,В.Гиоргадзе и С.В.Гордиенко (53) 532. 137 (088.8) (56) Авторское свидетельство СССР № 1213382, кл. С 01 N 11/14; 1986.

Белкин И.M. и др. Ротационные вискозиметры. M.: Машиностроение, 1963, с. 191-192.

„.80„, 1363017 А 1 (54) РОТАЦИОННЫИ ВИСКОЗИМЕТР (57) Изобретение относится к приборам для измерения реологических свойств молочных продуктов в широком диапазоне вязкости. Цель изобретения — упрощение конструкции прибора и повьппение точности измерения маловязких жидкостей. Вискозиметр содерЕ1 жит неподвижный наружный цилиндр 6, вращающийся внутренний цилиндр 7, установленный на измерительном валике 9. Привод внутреннего цилиндра 7 осуществляется от электродвигателя

16 через коробку передач 15, шестерню 13 и две расположенные одна внутри другой пружины 26, 28, соединен- а (0 ные друг с другом через диск 22, установленный в шарикоподшипнике на втулке 21, закрепленной на основа13630 нии 4. При этом пружина 26, имеющая большую жесткость в сравнении с пружиной 28, передает далее крутящий момент через измерительный валик 9 на внутренний измерительный цилиндр

7, Для измерения высоковяэкой жидкости пружина малой жесткости 26 отключается устройством, фиксирующим диск

22 относительно шестерни 13 путем

17 замыкания стопора 24 о стойку 18 при повороте диска 22 за выступ 23 пальцем 32 блока 31 с помощью стального канатика 33 при подъеме муфты

36 по стойке 38. Для измерения угла поворота внутреннего цилиндра 7 предусмотрен датчик 39, установленный снизу на траверсе 20 и соединенный водилом 40 с валиком 9. 1 ил.

Изобретение относится к устройствам для измерения реологических параметров жидкостей широкого диапазона вязкости, например молочных продуктов.

Цель изобретения — упрощение конструкции ротационного вискозиметра и повышение точности измерений маповязких жидкостей.

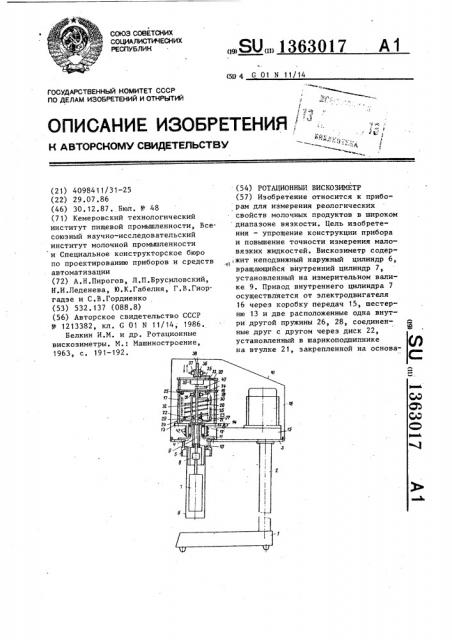

На чертеже изображена схема ротационного вискозиметра.

Ротационный вискозиметр содержит плиту 1, стойку 2 с установленной на ней панелью 3, на которой закреплено основание 4. На основании 4 с помощью гайки 5 закреплен наружный измерительный цилиндр 6. Внутренний измерительный цилиндр 7 с помощью замка 8 соединен с измерительным валиком 9, установленным в двух шарикоподшипниках 10 в основании 4. На основании 4 на двух шарикоподшипниках 11 и 12 установлена шестерня 13, привод которой осуществляется от зубчатого колеса 14, коробки передач

15 и электродвигателя 16. На шестерне

13 закреплены диаметрально расположенные две стойки 17 и 18 с двумя траверсами 19 и 20, На основании 4 с помощью втулки 21 установлен в шарикоподшипнике диск 22, снабженный сверху выступом 23, а снизу — диаметрально установленным стопором 24, упирающимся в стойку 17 при повороте диска. К нижней траверсе 19 с помо-. щью зажима 25 верхним концом закреплена цилиндрическая пружина 26 малой жесткости, нижний конец которой закреплен к зажиму 27 диска 22. Нижний конец пружины 28 большей жесткости

2 прикреплен к диску 22 зажимом 29, а верхний — к зажиму 30, установленному на измерительном валике 9. В подшипнике нижней траверсы 19 снизу (соосно с измерительным валиком 9) установлен подпружиненный блок 31 с установленным на нем параллельно валику 9 пальцем 32, конец которого

10 расположен так, что может упираться в выступ диска 22 при повороте блока

31. Привод блока 31 осуществляется стальным канатиком 33, переброшенным через ролик 34, установленным на оси

1. (на траверсе 19) и прикрепленным верхним концом к поводку 35 муфты

36, снабженной втулкой 37 с выступами перемещающейся вдоль стойки 38, установленной на траверсе 20 соосно

20 валику 9.

Снизу на траверсе 20 соосно валику 9 установлен датчик 39 угла поворота измерительного цилиндра 7, соединенный водилом 40 с измерительным валиком 9.

Весь привод и измерительный узел размещены в корпусе 41, закрепленном. на панели 3. Съем электрического сигнала с датчика 39 и передача .его

30 в блок индикации (не показан) осуществляется с помощью контактных колец

42, закрепленных изолированно снизу на ступице шестерни 13.

Ротационный вискозиметр работает

З следующим образом.

Устанавливают в замке 8 на измери. тельном валике 9 внутренний цилиндр

7, затем заливают порцию жидкости в наружный цилиндр 6, устанавливают

40 его на основании 4, фиксируют гайкой

5 и включают электродвигатель 16.

Вращающий момент через коробку пере1363017

Ф о р м у л а и з о б р е т е н и я

Ротационный вискозиметр, имеющий основание, наружный измерительный цилиндр, закрепленный неподвижно на нем, и внутренний измерительный цилиндр, установленный на измерительном валике, помещенном в подшипниках

50 дач 15 зубчатым колесом 14 передается на шестерню 13, а затем через стойки 17 и 18, траверсу 19, пружину

26 малой жесткости, диск 22, пружину

28 большей жесткости и измерительный валик 9 — на внутренний цилиндр 7.

Вследствие тормозящего эффекта жидкости внутренний цилиндр поворачивается на определенный угол и закручивает пружину 26 малой жесткости, а водило 40 поворачивает на этот же угол ползун омического датчика 39, сигнал которого через контактные кольца 42 передается в блок индикации, при этом пружина большей жесткости практически остается недеформированной, а шестерня 13 вращается по часовой стрелке, если смотреть снизу. 20

Если диапазона жесткости пружины

26 недостаточно, то перемещают вверх за выступы втулки 37 муфту 36 и удерживают в этом положении. При этом стальной канатик 33 поводком 35 вы- 25 тягивается вверх и, сматываясь с подпружиненного блока 31, поворачивает последний по часовой стрелке, если смотреть снизу. При этом палец

32, перемещаясь вместе с блоком 31, жестко прижимает эа выступ 23 диск

22 стопором 24 к стойке 18 ° B этом случае пружина 26 малой жесткости отключается и крутящий момент передается от шестерни 13 через зафиксированный диск 22, пружину 28 большей — 35 жесткости и валик 9 на внутренний цилиндр 7. Таким образом производится измерение свойств исследуемой жидкости с использованием более жесткой

40 пружины. в основании, подвижный диск с подшипником, силоизмеритель, состоящий из двух цилиндрических пружин различной жесткости, датчик угла поворота, шес. терню, соединенную с электроприводом, электросхему индикации момента сопротивления на внутреннем цилиндре, отличающийся тем, что, с целью упрощения конструкции вискозиметра и повышения точности измерения маловязких жидкостей, на шестерне, установленной в подшипниках на основании, размещены диаметрально расположенные две стойки, на которых закреплены на разных уровнях две траверсы, к нижней из которых прикреплена верхним концом цилиндрическая пружина малой жесткости, нижний конец которой прикреплен к диску, установленному в шарикоподшипнике на втулке, закрепленной на основании соосно с измерительным валиком, а цилиндрическая пружина большей жесткости, имеющая меньший диаметр, расположена внутри первой и прикреплена верхним концом к кронштейну, прикрепленному к измерительному валику, а нижним — к диску, снабженному выступом.и снизу диаметрально ему расположенным стопором, упирающимся в одну из стоек при повороте диска,,а в подшипнике нижней траверсы снизу, соосно с измерительным валиком установлен подпружиненный блок, на котором закреплен параллельно оси измерительного валика палец, конец которого сопряжен с выступом диска при повороте подпружиненного блока прикрепленным к нему стальным канатиком, переброшенным через ролик, установленный на .оси на нижней траверсе, и прикрепленным другим концом к поводку муфты, перемещающейся поступательно по стойке, установленной на верхней траверсе соосно с измерительным валиком, верхний конец которого с помощью водила соединен с датчиком угла закручивания и закреплен соосно с ним под верхней траверсой.
