Способ контроля физико-механических параметров ферромагнитных изделий

Способ контроля физико-механических параметров ферромагнитных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и может быть использовано для оценки твердости ферромагнитных изделий. Цель изобретения - повьппение точности контроля за счет исключения погрешности, связанной с остаточной намагниченноотью. Для этого контролируемый участок изделия повторно намагничивают магнитными полями противоположного на правления, а результат контроля определяют по сумме первого и второго измеренных углов поворота тангенциальной составляющей магнитного поля. « (О С 2 % СО Од 00 о сд N)

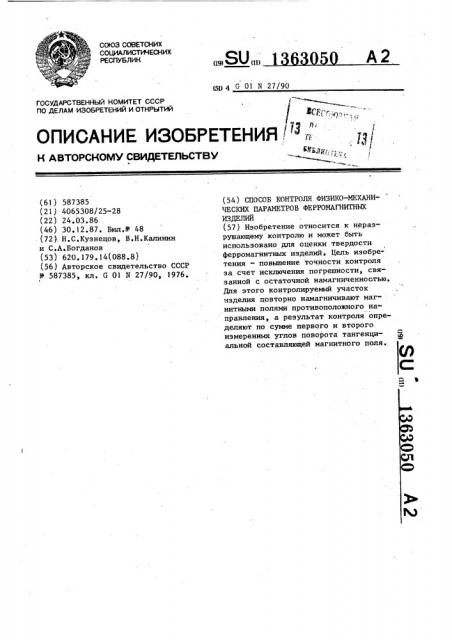

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1l) А2

1б11 4 6 01 Н 27/90

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. 1 р

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 587385 (21) 4065308/25-28 (22) 24.03.86 (46) 30.12.87. Бюл.й 48 .(72 ). Н.С.Кузнецов, В.Н.Калинин и С.А.Богданов (53) 620.179.14(088.8) (56) Авторское свидетельство СССР

У 587385, кл. G Ol N 27/90 ° 1976. (54) СПОСОБ КОНТРОЛЯ ФИЗИКО-МЕХАНИЧЕСКИХ ПАРАМЕТРОВ ФЕРРОИАГНИТН1 1Х

ИЗДЕЛИЙ (57) Изобретение относится к неразрушающему контролю и может быть использовано для оценки твердости ферромагнитных изделий, Цель изобретения — повышение точности контроля за счет исключения погрешности, связанной с остаточной намагниченностью.

Для этого контролируемый участок изделия повторно намагничивают маг" нитными полями противоположного направления, а результат контроля определяют по сумме первого и второго измеренных углов поворота тангенциальной составляющей магнитного поля.

1 1363050 2

Изобретение относится к неразру- тангенциальной составляющей магнитшающему контролю и может быть исполь-- ного поля оказывает влияние остаточзовано для оценки твердости ферро- ная намагниченность изделия. Для магнитных изделий. исключения этой погрешности цикл из/

Цель изобретения — повышение точ- мерения повторяют при намагничивании ности контроля путем исключения влия- контролируемого участка полями той ния остаточной намагниченности изде- же величины в противоположных направлия на результат контроля. лениях,Направления намагничивающих

Способ контроля физико-механичес- )О полей изменяют путем поворота узла ких параметров ферромагнитных изделий намагничивания на 180 вокруг его реализуется следующим образом. оси, а результат контроля определяют по сумме измеренных углов поворота.

Формула изобретения

Составитель П.Шкатов

Редактор И.Рыбченко Техред А.Кравчук Корректор Г.Решетник

Заказ 6397/33 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, И-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул.Проектная,4

Контролируемый участок изделия намагничивают постоянным магнитным полем Н и фиксируют направление танI генциальной составляющей магнитного поля над поверхностью изделия. Затем намагничивают контролируемый участок в направлении, ортогональном первоначальному, полем Н Н< и определяют угол поворота тангенциальной составляющей магнитного поля. Описанный цикл измерения может быть выполнен с помощью прибора Фитан-3М содержащего узел намагничивания, накладной измерительный преобразователь и электронный блок. На измеренньй угол поворота

Способ контроля физико-механических параметров. ферромагнитных изделий по авт, св. М- 587385, о т л и ч а—

2р ю щ и-й с я. тем, что, с целью повы" шения точности контроля, изменяют направления намагничивающих полей на противоположные и повторно измеряют остаточную намагниченность изделия, 25 а контролируемый параметр определяют по сумме углов поворота тангенциальной составляющей вектора остаточной намагниченности.
