Генератор зондирующих импульсов для устройств ультразвукового контроля

Генератор зондирующих импульсов для устройств ультразвукового контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для неразрушающего контроля ультразвуковым методом и может быть использовано в различных отраслях промышленности. Целью изобретения является повьшение мощности и частоты зондирующих импульсов за счет ув еличения тока выключения тиристора. В катод тиристора 5 включены параллельно соединенные резистор 6 и емкость 7, При этом имеется возможность уменьшения сопротивления резистора 1 и увеличения накопительной емкости 2, о что приводит к увеличению мощности и частоты зондирующих импульсов, 1 ил, (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

4 А1 (19) (11) (51)4 G 01 Н 29 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4098234/25-28 (22) 17.07.86 (46) 30.12.87. Вюл.¹ 48 (71) Научно-производственное объединение "Атомкотломан" (72) Б.П.Титков (53) 620.179.16(088.8) (56) Дефектоскоп ультразвуковой импульсный типа УД 1-3: Техническое описание и инструкция по эксплуатации К 612.739.007 TO. Кишинев, 1970. (54) ITHEPATOP ЗОНДИРУ1 111ИХ ИМПУЛЬСОВ

ДЛЯ УСТРОЙСТВ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ (57) Изобретение относится к устройствам для неразрушающего контроля ультразвуковым методом и может быть использовано в различных отраслях промьппленности. Целью изобретения является повышение мощности и частоты зондирующих импульсов за счет увеличения тока выключения тиристора. В катод тиристора 5 включены параллепьединенные резистор 6 и емкость и этом имеется возможность шения сопротивления резистора 1 еличения накопительной емкости 2, с0 риводит к увеличению мощности тоты зондирующих импульсов, 1 ил.

Составитель И.Ардашева

Редактор И.Рыбченко Техред A.Êðàâ÷óê Корректор В.Гирняк

Заказ 6397/33

Тираж 776 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r,Óæãîðîä, ул.Проектная,4

1 136

Изобретение относится к устройствам для неразрушающегося контроля ультразвуковым методом и может быть использовано в различных отраслях нромьппленности, в частности в энергомашиностроении при контроле листовых и трубных заготовок.

Целью изобретения является новьппение мощности и частоты зондирующих импульсов эа счет увеличения тока выключения тиристора.

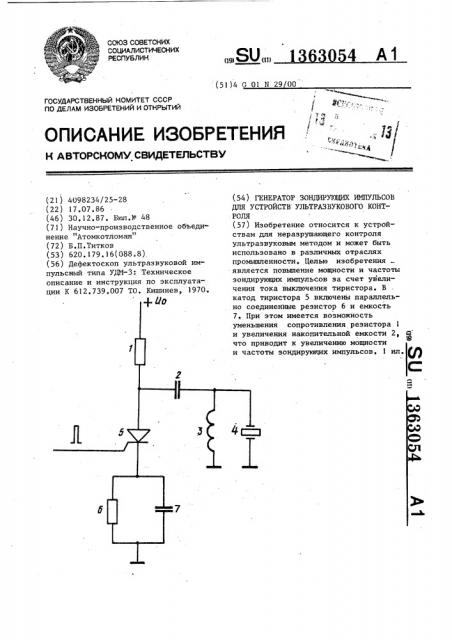

На чертеже представлена электрическая схема генератора зондирующих импульсов.

Генератор электрических зондирую-. щих импульсов .содержит последовательно соединенные зарядный резистор 1, накопительную емкость 2 и параллельный контур индуктивности 3 и емкости пьезопреобразователя 4, тиристор 5, подключенный анодом к зарядному резистору 1 и накопительной емкости 2, и параллельно соединенные резистор 6 и конденсатор 7, включенные между катодом тиристора 5 и "землей .

Генератор работает. следующим образом.

В исходном состояния от источника постоянного напряжения +U через зарядный резистор 1 заряжается накопительная емкость 2 по цепи: +U,, зарядный резистор 1, накопительная емкость 2, индуктивность 3, "земля".

Тиристор 5 в это время закрыт. С приходом синхронизирующего импульса тиристор 5 открывается и емкость 2 быстро разряжается по цепи: .левая обкладка емкости 2, тиристор 5, рези" стор 6, "земля", индуктивность 3, 3054 2 правая обкладка емкости 2. На пьезопреобразователе 4 формируется короткий отрицательный зондирующий импульс.

Включение в катод тиристора 5 параллельно соединенных резистора 6 и емкости 7 позволяет значительно увеличить ток выключения тиристора, что дает возможность уменьшить сопротивление резистора 1 и увеличить накопительную емкость 2, Таким образом, при одновременном увеличении мощности и частоты зондирующих импульсов повышается чувст15 вительность контропя и улучшается соотношение сигнал — шум, исключается пропуск дефектов при скоростном контроле, что ведет к высокому качеству ультразвукового контроля из20 делий °

Формула изобретения

Генератор зондирующих импульсов

26 для устройств ультразвукового контроля, содержащий последовательно соединенные зарядный резистор, предназначенный для подключения к источнику постоянного тока, накопительЗ0 ную емкость и параллельный контур из индуктивности и емкости преобразователя, и тиристор, анодом подключенный к зарядному резистору и накопительной емкости, о т л и ч а ю щ и йс я тем, что, с целью повышения мощности и частоты зондирующих им- . пульсов, он снабжен параллельно соединенными резистором и конденсатором, включенными между катодом тирис40 тора и земпей".
