Способ определения комплексного коэффициента отражения свч- нагрузки

Способ определения комплексного коэффициента отражения свч- нагрузки

Иллюстрации

Показать все

Реферат



Изобретение относится к измерениям на СВЧ. Цель изобретения - повышение точности при измерении комплексного коэффициента отражения ис-гследуемой СВЧ-нагрузки, включенной на выходе измерительного волновода с неподвижным зондом при рассогласовании ее с источником СВЧ-сигнала. Jl пг Устройство, реализующее данный способ , содержит генератор 1, ответвитель 2 мощности, индикатор 3 мощности , градуированный фазовращатель 4 и исследуемую СБЧ-нагрузку 5. Сущность данного способа заключается в том, что, изменяя фазовращателем 4 электрическую длину измерительного волновода между нагрузкой 5 и ответвителем 2, снимают зависимость мощности, показанной индикатором 3 на выходе ответвителя 2, от дифференциального фазового сдвига, вносимого фазовращателем 4, при изменении этого сдвига от О до ЗТ . По формуле вычисляют два коэффициента Фурье полученной зависимости , положительные номера котот рых различаются на единицу. После замены нагрузки 5 короткозамыкателем повторяют указанные действия -и по формуле вычисляют комплексный коэффициент отражения от нагрузки 5. 2 ил. i (Л JL 1Г 05 00 00 05 JL -1ГJU 1Г Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

86 А1 (19) (11) (51)4 G 01 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

„- ) c..Ф, (К ABTOPCHOMV СВИДЕТЕЛЬСТВУ i>l > < jjj

ФигЛ (21) 4096940/24-09 (22) 24. 07.86 (46) 30.12.87. Бюл. В 48 (72) В.М.Соколов (53) 621.317.341(088.8) (56) Стариков В.Д. Методы измерения иа СВЧ с применением измерительной линии. М,: Советское радио, 1972, с.125.

Брянский Л.Н. Точное измерение

КСВЧ и полных сопротивлений на сантиметровых волнах. М.: Госстандарт, 1965, с. 39. (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОМПЛЕКСНОГО

КОЭФФИЦИЕНТА ОТРАЖЕНИЯ СВЧ-НАГРУЗКИ (57) Изобретение относится к измерениям на СВЧ. Цель изобретения - повьппение точности при измерении комплексного коэффициента отражения ис-.. следуемой СВЧ-нагрузки, включенной на выходе измерительного волновода с неподвижным зондом при рассогласовании ее с источником СВЧ-сигнала.

Устройство, реализующее данный способ, содержит генератор 1 ответвитель 2 мощности, индикатор 3 мощности, градуированный фазовращатель 4 и исследуемую СВЧ-нагрузку 5. Сущность данного способа заключается в том, что, изменяя фазовращателем 4 электрическую длину измерительного волновода между нагрузкой 5 и ответвителем 2, снимают зависимость мощности, показанной индикатором 3 на выходе ответвителя 2, от дифференциального фазового сдвига, вносимого фазовращателем 4, при изменении этого сдвига от О до,и . По формуле вычисляют два коэффициента Фурье полученной зависимости, положительные номера кото-, рых различаются на единицу, После замены нагрузки 5 короткоэамыкателем повторяют указанные действия .и по формуле вычисляют комплексный коэффициент отражения от нагрузки 5.

2 ил.

1 13

Изобретение относится к измерениям на сверхвысоких частотах электромагнитных параметров волноводных трактов, а именно комплексных коэффициентов отражения волн разных ти-. пов от неоднородностей в волноводах.

Целью изобретения является повышение точности при зимерении комплексного коэффициента отражения исследуемой СВЧ-нагрузки, включенной на выходе измерительного волновода с неподвижным зондом при рассогласовании ее с источником СВЧ-сигнала.

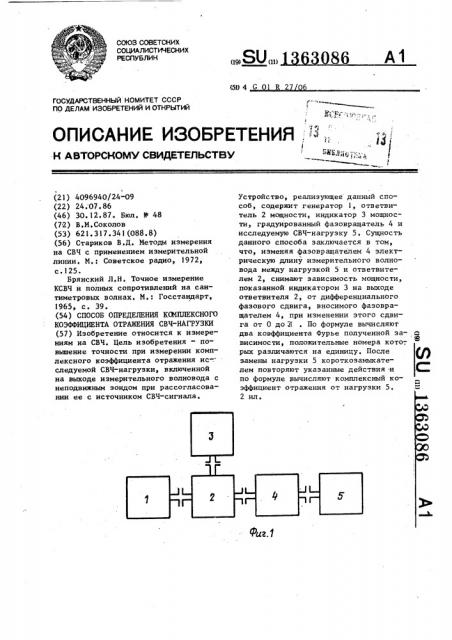

На фиг.1 приведена структурная электрическая схема устройства, реализующего способ определения комплексного коэффициента отражения СВЧнагрузки; на фиг.2 — зависимость уров. ня мощности в измерительном волноводе с неподвижным зондом при изменении его электрической длины (пунктирная линия означает, что СВЧ-генератор ,согласован с измерительной линией; сплошная линия — СВЧ-генератор рассогласован с измерительной линией).

Устройство содержит генератор 1 ответвитель 2 мощности, индикатор 3 мощности, градуированный фазовращатель 4, исследуемая СВЧ-нагрузка 5.

Устройство определения комплексного коэффициента отражения СВЧ-нагрузки работает следующим образом.

Изменяя градуированным фазовращателем 4 электрическую длину измерительного волновода с неподвижным зондом .между исследуемой СВЧ-нагрузкой

5 и ответвителем 2 мощности, снима.ют зависимость M(g) показания индикатора 3 мощности на выходе ответвителя

2 мощности от дифференциального фазоаого сдвига, вносимого фазовращателем 4, при изменении этого сдвига от

0 до 3 вычисляют два коэффициента

Фурье полученной зависимости, положительные номера которых разливаются на единицу, по известной формуле

Я

-12 Ч

K„=,1 1(Ч)е 19, о повторяют указанные действия после замены исследуемой СВЧ-нагрузки короткозамыкателем и вычисляют комплексный коэффициент отражения от исследуемой СВЧ-нагрузки по формуле

Г

K,,(-1)/Ê (-1)

Г К аиК1Г2

:<,„(-1)/ê (-1) где К„K — комплексные коэффициен9 ты Фурье соответственно при нагружении измерительного волновода с неподвижным зондом на ис, следуемую СВЧ-нагрузку и короткозамыкатель, оп-. ределяемые по формуле р . с Ы

К = = — 1 Я(М)е бЧ. лс1, 50

63086 2

В частном случае, когда система генератор-измерительный волновод с неподвижным зондом согласована с из6 мерительным волноводом с неподвижным зондом, процедура измерения Г требует видоизменения, Оно сводится к тому, что на этот раз с исследуемой СВЧнагрузкой 5 и короткозамыкателем находится только один коэффициент Фурье

К, а комплексный коэффициент отражения определяется по формуле

К,(Г)

К к, (-!)

Формула изобретения

Способ определения комплексного коэффициента отражения СВЧ-нагрузки, включающий подачу СВЧ-сигнала на вход измерительного волновода с неподвиж20 ным зондом при поочередном подключении к его выходу исследуемой СВЧ-нагрузки и короткозамыкателя, изменение

1 электрической длины измерительного

25 волновода с неподвижным зондом и фиксирование экстремального уровня СВЧсигнала на выходе неподвижного зонда, отличающийся тем, что, с целью повьппения точности при измерении комплексного коэффициента отражения исследуемой СВЧ-нагрузки, вклю-! ченной на выходе измерительного вол" новода с неподвижным зондом при рассогласовании ее с источником СВЧ-сигнала, изменение электрической длины

З5 измерительного волновода с неподвижным зондом проводят с шагом =— и

{где и< 2Π— число шагов), дополнительно фиксируя зависимость H(P)

40 уровня СВЧ-сигнала на выходе непод1 вижного зонда для каждого шага изменения электрической длины,-и определяют комплексный коэффициент отражения Г по формуле

1363086

Фиг.2
