Устройство для стабилизации давления газа в газоанализаторе

Устройство для стабилизации давления газа в газоанализаторе

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и может быть применено для стабилизации давления питания образцовых газоанализаторов . Цель изобретения - повышение точности и надежности устройства. Устройство для стабилизации давления газа в газоанализаторе содержит основной и дополнительный чувствительные элементы 1 и 2, источники 3, 4 сравнительного и анализируемого газов, трубопровод 5, второй дроссель 6, трубопровод 7, первый дроссель 8, разъемное соединение 9, трубки 10, 11, два последовательно включенных стабилизатора 12, 13 абсолютного давления «До себя. Устройство обеспечивает защиту анализатора от примесей атмосферного воздуха, позволяет сократить время измерения состава газа. 1 ил. S (Л со О5 со ел О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1363155 А1 (Я1) 4 G 05 D 16/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

;" У °

К A ВТОРСИОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4023647/24-24 (22) 19.02.86 (46) 30.12.87. Бюл. № 48 (71) Львовский политехнический институт им. Ленинского комсомола и Выруское производственное объединение «Выруприбор» им. А. Веймера (72) Б. А. Криль, Е. П. Пистун, 3. Н. Теп тюх, В. В. Бушуев, Х. В. Кальк, P. В. Верро и А. А. Саартс (53) 621.646.4 (088.8) (56) Авторское свидетельство СССР № 608128, кл. G 05 D 16/00, 1975.

Авторское свидетельство СССР № 1087971, кл. G 05 D 16/00, 1983. (54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ДАВЛЕНИЯ ГАЗА В ГАЗОАНАЛИЗАТОРЕ (57) Изобретение относится к автоматике и может быть применено для стабилизации давления питания образцовых газоанализаторов. Цель изобретения — — повышение точности и надежности устройства.

Устройство для стабилизации давления газа в газоанализаторе содержит основной и дополнительный чувствительные элементы 1 и 2, источники 3, 4 сравнительного и анализируемого газов, трубопровод 5, второй дроссель 6, трубопровод 7, первый дроссель 8, разъемное соединение 9, трубки 10, 11, два последовательно включенных стабилизатора

12, 13 абсолютного давления «До себя».

Устройство обеспечивает защиту анализатора от примесей атмосферного воздуха, позволяет сократить время измерения состава газа. 1 ил.

1363155

Изобретение относится к автоматике и может быть применено для стабилизации давления питания образцовых газоанализаторов.

Цель изобретения — повышение точности и надежности устройства.

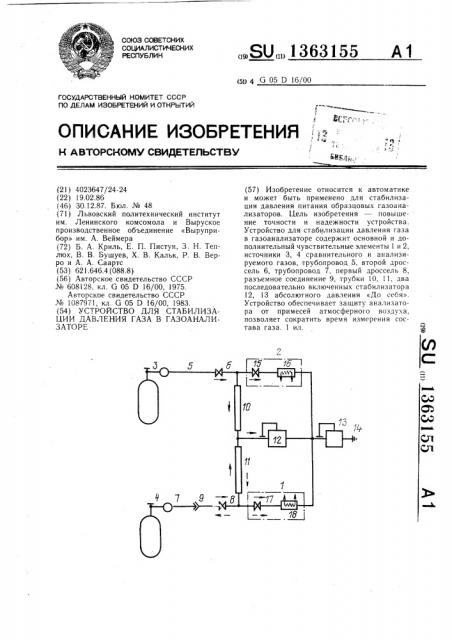

На чертеже представлена принципиальная схема, устройства для стабилизации давления газа в газоанализаторе.

Устройство содержит основной 1 и дополнительный 2 чувствительные элементы, источник 3 сравнительного газа и источник 4 анализируемого газа, подключенные к ним соответственно трубопровод 5 сравнительного газа с вторым дросселем 6 и трубопровод 7 анализируемого газа с первым дросселем 8, разъемное соединение 9 на трубопроводе анализируемого газа, трубки 10 и 11, включенные между входами чувствительных элементов и первым стабилизатором 12 абсолютного давления

«До себя», второй стабилизатор 13 абсолютного давления «До себя» с трубопроводом 14 отвода, включенный на выходе чувствительных элементов;

Чувствительный элемент 2 включен на линии сравнительного газа и состоит из дросселя 15 и теплового преобразователя 16, а чувствительный элемент 1 включен на линии анализируемого газа и состоит из дросселя 17 и теплового преобразователя 18.

Дроссели 15 и 17 и тепловые преобразователи 16 и !8 выполнены идентичными.

Устройство работает следующим образом.

Сравнительный газ из источника 3 через трубопровод 5 поступает на дроссель 6, после которого часть сравнительного газа проходит через трубку 10 на вход стабилизатора 12 абсолютного давления. Вторая часть сравнительного газа проходит через чувствительный элемент 2, причем расход этой части газа определяется сопротивлением дросселя 15 и давлениями на входе и выходе элемента. Входное давление на чувствительном элементе 2 стабилизируется стабилизатором 12, выходное — стабилизатором

13. Газодинамическое сопротивление трубки

I0 значительно меньше газодинамического сопротивления дросселя 6, ее назначение— предотвратить попадание газа из линии подвода анализируемой среды в чувствительный элемент 2 при скачках давления в линии анализируемой среды.

Анализируемый газ из источника 4 трубопроводом 7 через разъемное соединение 9 поступает на дроссель 8, после которого часть анализируемого газа проходит через трубку 11 на вход стабилизатора 12. Вторая часть анализируемого газа проходит через чувствительный элемент 1. Расход этой части газа определяется сопротивлением дросселя 17 и давлениями на входе и выходе чувствительного элемента. Трубка 11 идентична трубке

1О

1S

l0, ее назначение — предотвращать попадание сравнительного газа в линию анализируемого газа при подключенном источнике 4 и случайных скачках давления в трубопроводе. Таким образом, при подсоединенных источниках 3 и 4 сравнительного и анализируемого газов через чувствительный элемент 2 протекает сравнительный газ, а через элемент 1 — анализируемый газ. Давления этих газов на входах в чувствительные элементы 1 и 2 в силу того, что газодинамическое сопротивление трубок

10 и 11 весьма мало по сравнению с сопротивлениями дросселей 6, 8 и дросселей 15, 17, практически одинаковы и равны давлению задания стабилизатора 12. Давления на выходах чувствительных элементов также одинаковы и равны давлению задания стабилизатора 13, так как они подключены к входу стабилизатора 13.

При отключении источника 4 анализируемого газа сравнительный газ проходит через трубку 11, часть газа идет через чувствительный элемент 1, вытесняя остатки предыдущей пробы анализируемого газа, а другая часть выходит в обратном направлении через дроссель 8 и открытое разъемное соединение 9 в атмосферу. В результате этого атмосферный воздух и имеющиеся в нем примеси не могут диффундовать через раз ьемное соединение в линии анализатора (направление потока газа в линии анализируемой среды при подключенном источнике 4 показано сплошными стрелками, при отключенном — пунктирными) .

Таким образом, через чувствительные элементы 1 и 2 все время проходит среда, причем через элемент 2 лишь сравнительный газ, а через элемент 1 анализируемый газ (при подключенном источнике 4) или сравнительный газ (при отключенном источнике 4) . Давления и режимы течения газов через чувствительные элементы всегда одинаковы.

Тепловые преобразователи 16 и 18 подключены в электрическую измерительную схему газоанализатора, измеряющего состав анализируемого газа.

Устройство обеспечивает защиту анализатора от примесей атмосферного воздуха (влаги, паров растворителей и др.) и позволяет сократить время измерения состава (вымывание влаги и паров из линий анализатора происходит очень медленно) и исключить связанные с этим погрешности.

Устройство обеспечивает повышение точности измерения за счет исключения аддитивных составляющих погрешностей от изменения расходов через чувствительные элементы. Например, при изменении значения задания стабилизаторов 12 и 13 под воздействием неинформативных параметров (изменение температуры, старение элементов и т. п.) давления на входах и выходах

1363155

Формула изобретения

Составитель Н. Гондаксазова

Редактор И. Киштулинец Техред И. Верес Корректор Г. Решетник

Заказ 5964/38 Тираж 863 Поди ис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 чувствительных элементов изменяются одинаково. Этим обеспечивается повышение точности измерения газового состава.

Устройство для стабилизации давления газа в газоанализаторе, содержащее источник анализируемого газа, соединенный трубопроводом с установленным на нем первым дросселем с входом основного чувствительного элемента, два последовательно включенных стабилизатора абсолютного давления «До себя», первый из которых установлен на байпасном трубопроводе основного чувствительного элемента, а второй— на выходе устройства, отличающееся тем, что, с целью повышения точности и надежности, оно содержит дополнительный чувствительный элемент, подключенный парал5 лельно основному чувствительному элементу и первому стабилизатору абсолютного давления «До себя» и соединенный входом с источником сравнительного газа дополнительным трубопроводом с вторым дросселем, причем входы чувствительных элементов соединены с входом первого стабилизатора абсолютного давления «До себя» через трубки с одинаковыми газодинамическими сопротивлениями, а перед первым дросселем на трубопроводе установлено разъемное соединение.
