Регулятор температуры

Регулятор температуры

Иллюстрации

Показать все

Реферат



Изобретение относится к регуляторам температуры прямого действия и может бюро быть использовано для поддержания заданной температуры регулируемой среды в водогрейных котлах с твердым топливом путем изменения подачи воздуха в область горения топлива. Целью изобретения является повышение точности регулирования, расширение области применения. В регуляторе температуры , содержащем корпус 1, узел задания в виде пары винт 3 - гайка 4, пружину возврата 5, термочувствительный элемент 6 и рычажный механизм, опорная гайка узла задания выполнена в виде эксцентрика 10. 2 ил. (Л со Oi со 05 4:;: Фиг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1363164 A 1 (S» 4 G 05 D 2302

-— З (ъ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4078526/24-24 (22) 15.04.86 (46) 30.12.87. Бюл. № 48 (71) Специальное конструкторское бюро по приборостроению (54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ (57) Изобретение относится к регуляторам температуры прямого действия и может быть использовано для поддержания заданной температуры регулируемой среды в водогрейных котлах с твердым топливом путем изменения подачи воздуха в область горения топлива. Целью изобретения является повышение точности регулирования, расширение области применения. В регуляторе температуры, содержащем корпус 1, узел задания в виде пары винт 3 — гайка 4, пружину возврата 5, термочувствительный элемент

6 и рычажный механизм, опорная гайка узла задания выполнена в виде эксцентрика 10. 2 ил. (72) Н. Г. Скворцов, С. П. Афанасьев и Г. Г. Никитин (53) 621.555(088.8) (56) Авторское свидетельство СССР № 1161928, кл. G 05 D 23/02, 1985.

Technischer Kata1og. 85, с. 107.

/ Т" - г " .

H Д BTOPCHOMV СВИДЕТЕЛЬСТВУ

1363164

Формула изобретения

ВНИИПИ Заказ 5964/38 Тираж 863 Подписное

Производствснно-полиграфическое предприятие, г. Ужгород, Ул. Проектная, 4

Изобретение относится к регуляторам температуры прямого действия и может быть использовано для поддержания заданной тем пературы регулируемой среды в водогрейных котлах с твердым топливом путем изменения подачи воздуха в область горения топлива.

Цель изобретения — повышение точности регулирования и расширение области применения.

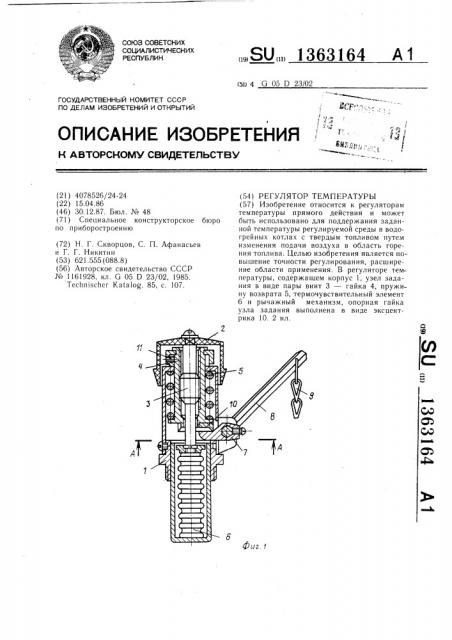

На фиг. 1 изображена конструкция регулятора температуры; на фиг. 2 — разрез

А — А на фиг. 1.

Регулятор температуры состоит из корпуса 1, узла задания 2 в виде пары винт 3— гайка 4, возвратной пружины 5, термочувствительного элемента 6, серьги 7 и рычага 8 с тягой 9. Опорная гайка выполнена в виде эксцентрика 10. Термочувствительный элемент состоит из сильфона, заполненного термочувствительной жидкостью и установленного в корпусе регулятора. 20

Регулятор температуры работает следующим образом.

Поворотом винта 3 регулятор настраивается на заданное значение температуры.

Термочувствительный элемент 6 помещается в регулируемую среду. Нагревание термочувствительного элемента приводит к объемному расширению термочувствительной жидкости, что вызывает перемещение сильфона и входящего с ним в контакт винта 3. Винт

3, находясь в резьбовом зацеплении с гайкой

4, в опорной части которой жестко зацеплен эксцентрик 10, перемещает последнюю.

Таким образом, эксцентричная гайка 4, перемещаясь вверх, сжимает пружину 5 возврата и освобождает серьгу 7, жестко зафиксированную на рычаге 8, установленном в направляющих корпуса 1.

Освобожденные от воздействия усилия пружины 5 серьга 7 и рычаг 8 под действием веса заслонки (не показано) водогрейного котла, передаваемого через тягу 9, поворачиваю .я вокруг своей оси и тем 40 самым дают возможность заслонке перекрыть доступ воздуха в топку водогрейного котла.

При понижении температуры регулируемой среды объем термочувствительной жидкости уменьшается, позволяя возвратной пружине 5 через винтовую пару винт 3 — гайка

4, в опорной части которой закреплен эксцентрик, воздействовать на серьгу 7, а через нее — на рычаг 8, который, поворачиваясь в обратном направлении, поднимает заслонку, открывая доступ воздуху в топку водогрейного котла, Для регулировки зоны пропорциональности и тягового усилия необходимо отсоединить ручку винта 3 настройки диапазона температуры, установочный винт 11 вывести из зацепления с корпусом 1 и повернуть ручку гайки 4, что приведет к изменению плеча эксцентричной опоры, а соответственно, и к изменению зоны пропорциональности и тягового усилия.

Использование указанного регулятора температуры позволяет за счет регулируемой зоны пропорциональности и тягового усилия при одном и том же значении хода заслонки использовать его на разных типах водогрейных котлов и других объектах, исключить при регулировке погрешности изготовления, т.е. повысить технологичность и точность регулирования.

Регулятор температуры, содержащий корпус с установленным в нем термочувствительным элементом, узел задания, выполненный в виде пары винт-гайки, винт которой связан через шток с термочувствительным элементом. а гайка — с пружиной и через опорную гайку и рычажный механизм — с регулирующим органом, отличаюи ийся тем, что, с целью расширения области применения, повышения точности регулирования, опорная гайка выполнена в виде эксцентрика, соединенного с гайкой.
