Устройство для ввод информации

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода данных в каналы связи, в вычислительные, измерительные и печатающие устройства; Целью изобретения является повы шение надежности устройства. Устройство для ввода информации содержит корпус 1, электрод 2-, направляющий стержень 3 с кл авишной головкой 4, шайбы 5, амортизатор 6, постоянные кольдевые магниты 7 и 8 и электроды 9 и 10. Использование механизма возврата клавишной головки 4, состояш;его из расположенных одноименными полюсами друг к другу постоянных кольцевых магнитов 7 и 8, один из которых жестко закреплен в средней части направляющего стержня 3, другой - в средней части корпуса 1, выполненного в виде полого цилиндра, позволяет повысить надежность устройства. 2 ил. (Л со 05 со сд .f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

1511 4 С 06 F 3/023

6 ««) ««

: . «!, " «- «1« «, ««% !

Е, БМ) р@,„,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3684029/24-24 (22) 02. 01. 86 (46) 30.12.87. Бюл. 11!! 48 (72) Ю.А.Кечашин (53) 681.327(088.8) (56) Авторское свидетельство СССР

11! 582511, кл, G 06 F 3/023, 1976.

Авторское свидетельство СССР

Ф 970353, кл. G 06 F 3/023, 1981. (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода данных в каналы связи, в вычислительные, измерительные и печатающие устройства." Целью изобретения является повы«1„Я0„„1363175 шение надежности устройства. Устройство для ввода информации содержит корпус 1, электрод 2; направляющий стержень 3 с клавишной головкой 4, шайбы 5, амортизатор 6, постоянные кольцевые магниты 7 и 8 и электроды

9 и 10. Использование механизма воз- . врата клавишной головки 4, состоящего из расположенных одноименными полюсами друг к другу постоянных кольцевых магнитов 7 и 8, один из которых жестко закреплен в средней части направляющего стержня 3, другой — в средней части корпуса 1, выполненного в виде полого цилиндра, позволяет повысить надежность устройства. 2 ил.

13631 75

Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода данных в каналы связи, в вычислительные, S измерительные и печатающие устройства.

Цель изобретения — повышение надежности устройства.

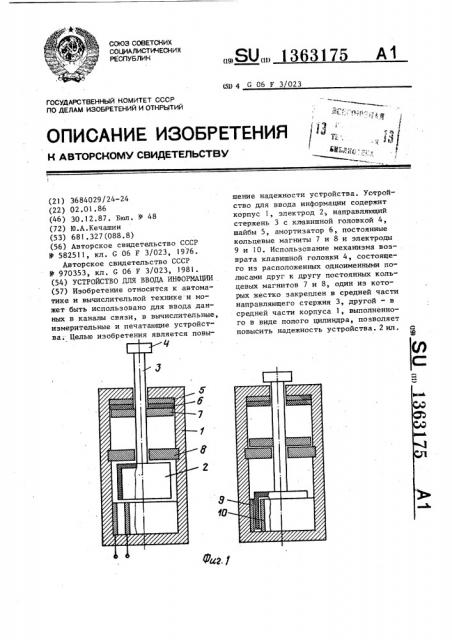

На фиг.! показана конструкция уст- 10 ройства; на фиг.2 — пример выполнения электрета и электродов.

Устройство для ввода информации состоит из корпуса 1, выполненного в виде пустотелого цилиндра, элек- 1Г трета 2, направляющего стержня 3 с клавишной головкой 4, выполненных из диамагнитного материала, шайбы 5

1 из магнитомягкого материала, амортизатора 6, из диамагнитного пористого 20 материала, постоянных кольцевых магпитов 7 и 8, электродов 9 .и 10.

Устройство работает следующим образом.

Б исходном состоянии, когда на клавишную головку 4 не действует внешнее воздействие, электрет за счет сил взаимодействия между постоянным кольцевым магнитом 7 и шайбой 5 находится в верхнем положении, 30 не оказывая влияния своим электрическим полям на электроды 9 и 10.

При нажатии на клавишную головку

4, когда внешнее усилие превышает силу магнитного взаимодействия между 35 шайбой 5 и постоянным магнитом 7, последний отрывается и вместе с направляющим стержнем 3 и электретом 2 перемещается в нижнее положение. При этом постоянный кольцевой магнит 8, . сориентированный одноименным полюсом к постоянному кольцевому магниту 7, выполняет роль ограничителя хода.

Во время движения электрет 2, выIIoJIHpнный в виде стакана, перемещается вдоль поверхности электродов 9 и

10, а его электрическое поле приводит к появлению на последних индуцированного заряда и к образованию на нагрузке, подключенной к ним, им- бО пульсного сигнала.

После снятия усилия с клавишной головки 4 постоянный кольцевой магнит 7, направляющий стержень 3 с клавишной головкой 4 и электрет 2 за счет сил взаимодействия между одноименныьж полюсами магнитов 7 и 8 возвращаются в исходное положение и фиксируются за счет магнитного взаимодействия между постоянным кольцевым магнитом 7 и шайбой 5, Простое схемное решение устройства позволяет, используя разные конфигурации блока электрет - электроды, получить несколько модификаций выходов устройства с различным количеством выходов и энергетическим уровнем выходных импульсов.

На фиг.2 представлен один из возможных вариантов блоха электрет— электроды, состоящего из четырех пар электродов и одного электрета, Подключение определенным образом пары электродов к соответствующим выходам можно получить устройство с четырьмя, тремя, двумя и одним выходными импульсами, причем уменьшение числа выходов позволяет увеличить энергетику выходных импульсов за счет подключения нескольких пар электродов к одному выходу. ! Таким образом, стабильность во вращении магнитных характеристик магнитов и отсутствие механических воздействий на электрет и электроды обеспечивает безотказную работу возвратного механизма клавишной головки и устройства в целом.

Формула изобретения

Устройство для ввода информации, содержащее корпус, клавишную головку с направляющим стержнем, электрет, электроды, механизм возврата клавишной головки, отличающееся тем, что, с целью повьппения надежности устройства, оно содержит шайбу из магнитомягкого материала и амортизатор, корпус выполнен в виде пустотелого цилиндра, в верхней части кото- рого закреплены шайба из магнитомягкого материала и амортизатор, в которых выполнены осевые отверстия, в которых с возможностью перемещения установлен направляющий стержень клавишной головки, на конце которого закреплен электрет в виде стакана, концы которого обращены к электродам, установленным в основании цилиндра с зазором, механизм возврата клавишной головки состоит из расположенных одноименными полюсами друг к другу постоянных кольцевых магнитов, один из которых жестко закреплен в средней части направляющего стержня клавишСоставитель И.Карнова

Техред Л. Олийнык

Редактор Т.Парфенова

Корректор Г.Pешетник

Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6362/39

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з

4 ной головки, конец которого установ- тоянного кольцевого магнита, закреплен в осевом отверстии другого пос- ленного в средней части цилиндра.
