Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах диагностики. Цель изобретения - повьшение точности распознавания информации - достигается введением двух компараторов, двух злементов И, генератора импульсов и блока задания временных интервалов, что позволяет перестраивать нелинейную характеристику преобразователя в широких пределах . 2 ил. со 05 СО 1C СП

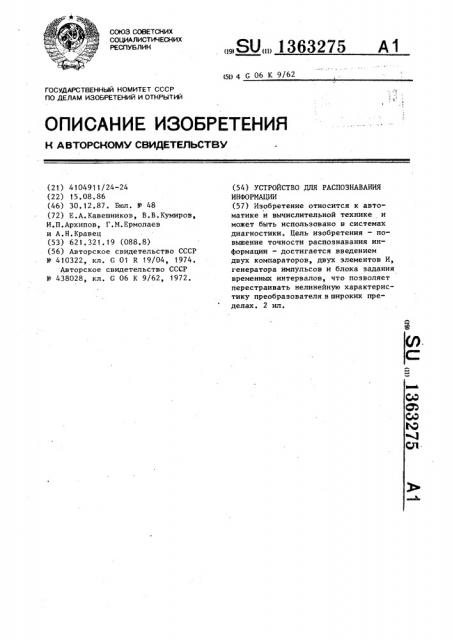

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1363275 А1 (su 4 С 06 К 9/62

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4104911/24-24 (22) 15.08,86 (46) 30.12.87. Бюл. Р 48 (72) Е.А.Кавешников, В.В.Кумиров, И.П.Архипов, Г.M.Åðìoëàåâ и А.Н.Кравец (53) 621.321,19 (088.8) (56) Авторское свидетельство СССР

Ф 410322, кл. С 01 R 19/04, 1974.

Авторское свидетельство СССР

У 438028, кл. G 06 К 9/62, 1972. (54) УСТРОЙСТВО ДЛЯ РАСПОЗНАВАНИЯ

ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах диагностики. Цель изобретения — повьппение точности распознавания информации — достигается введением двух компараторов, двух элементов И, генератора импульсов и блока задания временных интервалов, что позволяет перестраивать нелинейную характеристику преобразователя в широких пределах. 2 ил.

1363275

Изобретение относится к автоматике и вычислительной технике и может быть использовано при решении задач определения технического состояния промьппленных изделий, Цель изобретения — увеличение точности устройства.

На фиг. 1 приведена блок-схема устройства для распознавания шумовых сигналов; на фиг. 2 — эпюры напряжений устройства.

Устройство содержит входной усилитель 1, два компаратора 2 и 3, блок

4 адаптации, первый 5 и второй 6 эле- 15 менты И, интегратор 7, генератор 8 импульсов и блок 9 задания временных интервалов.

Устройство работает следующим образом, 20

На вход устройства подается электрический сигнал случайного характера, который усиливается входным усилителем 1 и поступает на инвертирующий вход первого компаратора 2 и неинвер- 25 тирующий вход второго компаратора 3.

С выхода блока 4 адаптации на неинвертирующий вход первого компаратора

2 и инвертирующий вход второго компаратбра 3 подаются постоянные напря- зО жения, которые могут меняться в достаточно широких пределах и выполняют

poJIb верхнего (U „ s) H нижнего (U„н ) порогов срабатывания для первого и второгЬ компараторов соответственно.

С выхода первого компаратора 2 снимается последовательность импульсов прямоугольной формы, длительность которых пропорциональна времени нахождения анализируемого сигнала ниже верхнего порогового уровня (U n g)

С выхода второго компаратора 3 снима ется последовательность импульсов, длительность которых пропорциональна времени нахождения анализируемого сигнала выше нижнего порогового уровня (U „ „ ). На выходе первого элемента И появляется последовательность импульсов, длительность которых пропорциональна времени нахождения исследуемого шумового сигнала в пределах амплитудного уровня, образованного верхним и нижним пороговыми значениями.

Таким образом, элементы 2, 3 и 5 совместно с блоком 4 адаптации позволяют осуществлять нелинейное преобразование входного сигнала в соответствии с выражением

Y(t) =X(t) Ф(Х) где X(t) — входной шумовой сигнал;

Y(t) — выходной сигнал, Ф(Х) = 1 при Н „<Х U — опера— тор нелинейного преобразования;

Π— в остальных случаях„ и формировать признаковое описание анализируемого сигнала на основе его времени нахождения в пределах заданного амплитудного уровня (интервала), т.е. осуществляется преобразование сигнала в величину, пропорциональную плотности распределения мгновенных значений его амплитуды.

С выхода первого элемента И 5 преобразованный сигнал поступает на один из входов второго элемента И 6, на который с генератора 8 импульсов подаются также импульсы счетной частоты.

С выхода второго элемента И 6 импульсы счетной частоты, количество которых пропорционально времени нахождения анализируемого сигнала в пределах заданного амплитудного интервала (U „ ; U Ä z ), поступают на вход реверсивного счетчика 7, который совместно с блоком 9 задания временных интервалов осуществляет подсчет количества импульсов за выбранное время анализа. Это число имеет однозначное соответствие с формой распознавания сигнала и используется в дальнейшем как его признак при сравнении с другими анализируемыми сигналами., Формула и з обретения

Устройство для распознавания информации, содержащее входной усилитель, блок адаптации и интегратор, отличающееся тем, что, с целью повышения точности устройства, в него введены два компаратора, два элемента И, генератор импульсов и блок задания временных интерв;*лов,интегратор выполнен на реверсивном счетчике, а блок адаптации выполнен в виде источника опорных напряжений, вход которого является первым управляющим входом устройства, а первый и второй выходы источника опорных напряжений соединены с неинвертирующим входом первого компаратора и с инвертирующим входом второго компаратора, вход усилителя является информацион1363275, фиг.2 ным входом устройства, его выход соединен с инвертирующим входом первого компаратора и с неинвертирующим входом второго компаратора, выходы которых соединены с входами первого элемента И, выход которого соединен с первым входом второго элемента И,втоvoA вход которого соединен с выходом генератора импульсов, а выход соединен с информационным входом реверсивного счетчика, управляющий вход которого соединен с выходом блока эадания временных интервалов, вход которого является вторым управляющим входом устройства, выход реверсивного счетчика является .выходом устройства.
