Частотно-селективное свч-устройство

Частотно-селективное свч-устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике. Цель изобретения - увеличение степени заграждения и упрощение конструкции. СВЧ-мощность, поступающая па плечо 5, за счет большого коэффициента отражения полосового фильтра 1 и за счет свойств квадратурного 3 дБ направленного ответвителя 4 проходит на плечо 6 с потерями, равными только потерям в ответвителе 4. Если коэффициент отражения мал, то выходные плечи 2 и 3 закорачиваются малым сопротивлением полосового фильтра 1, что приводит к полному отражению уже по плечу 5, обеспечивая высокую степень заграждения. 1 ил. со С5 ОО СО ОО to

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1363332 А1 (gy) 4 Н 01 P 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4052122/24-09 (22) 08.04.86 (46) 30.12.87. Бюл. № 48 (72) В. И. Иванов, В. И. Жуковский и Ю. Д. Крестьяшин (53) 621. 372.852 (088.8) (56) Альтман Дж. Устройство СВЧ, М.:

Мир., 1968, с. 382.

Сосунов В. А. и др. Направленные ответвители и их применение. Саратов: Приволжское книжное изд-во, 1969, с. 73. (54) ЧАСТОТНО-С ЕЛ ЕКТИВ НОЕ CB IУСТРОЙ СТВО (57) Изобретение относится к радиотехнике.

Цель изобретения — увеличение степени заграждения и упрощение конструкции.

СВЧ-мощность, поступающая на плечо 5. за счет большого коэффициента отражения полосового фильтра 1 и за счет свойств квадратурного 3 дБ направленного ответвителя

4 проходит на плечо 6 с потерями, равными только потерям в ответвителе 4. Если коэффициент отражения мал, то выходные плечи

2 и 3 закорачиваются малым сопротивлением полосового фильтра 1, что приводит к полному отражению уже по плечу 5, ооеспечивая высокую степень заграждения. 1 ил.

1363332

Формула изобретения

Составитель Н. Ткачева

Редактор Л. Веселовская Техред И. Верес Корректор В. Бутяга

Заказ 5967/47 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и предназначено для использования в радиотехнических устройствах различного назначения для формирования амплитудночастотной характеристики СВЧ-тракта, в частности в измерительных и радиоприемных устройствах.

Целью изобретения является увеличение степени заграждения и упрощение конструкции. l0

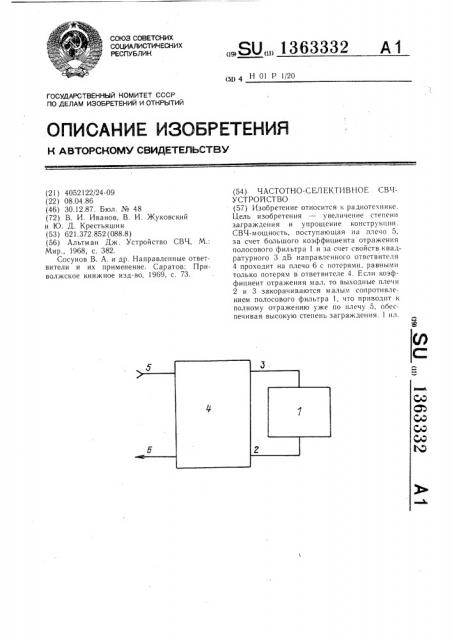

На чертеже приведена схема частотноселективного СВЧ-устройства.

Частотно-селективное СВЧ-устройство содержит полосо вой фильтр 1 (полоснопропускающий ППФ или полосно-заграждающий ПЗФ), подключенный к выходным плечам 2 и 3 квадратурного 3 дБ направленного ответвителя 4, развязанные плечи 5 и 6 которого являются соответственно входом и выходом частотно-селективного

СВЧ-устройства.

Частотно-селективное СВЧ-устройство работает следующим образом.

Поступающая на плечо 5 СВЧ-мощность за счет большого коэффициента отражения полосового фильтра 1 (вне полосы селек- 25

2 ции в случае подключения ППФ и в полосе селекции для ПЗФ) и за счет свойств квадратурного 3 дБ направленного ответвителя

4 проходит на плечо 6 с потерями, равными только потерям в квадратурном 3 дБ направленном ответвителе 4. В полосе селекции (для ППФ) и за полосой (в случае

ПЗФ) коэффициент отражения мал, и выходные плечи 2 и 3 в этом случае закорачиваются малым сопротивлением полосового фильтра 1, что приводит к полному отражению уже по плечу 5, обеспечивая высокую степень заграждения.

Частотно-селективное СВЧ-устройство, содержащее полосовой фильтр, соединенный входом с первым выходным плечом квадратурного 3 дБ направленного ответвителя, входное плечо которого является входом устройства, а развязанное с ним плечо — вы ходом, отличающееся тем, что, с целью увеличения степени заграждения и упрощения конструкции, выход полосового фильтра подключен к второму выходному плечу квадратурного 3 дБ направленного ответвителя.
