Реферат



Изобретение относится к технике СВЧ. Цель изобретения - расширение полосы заграждения и повышение уровня рабочей мошности. При наличии в нерегулярной коаксиальной линии, образуемой внешним и центральным проводниками (П), периоди- , чески чередующихся участков с меньшим и большим диаметрами, которые имеют соответственно большее и меньшее волновое сопротивление, создаются условия для многократных отражений и переотражений падающей волны. В результате интерференции переотраженных волн создаются условия для .прохождения волн определенной длины и отражения волн, лежащих за пределами рабочего диапазона. Радиальные пазы, выполненные в центральном П на участках с большим диаметром, позволяют расширить , полосу заграждения и уменьшить величину провалов в области заграждения, а также повысить уровень проходящей мощности за счет эквивалентного увеличения диаметра внещнего П при отсутствии паразитных резонансов в полосе заграждения. 2 ил. i (Л со Gi СО СО СО 4;;

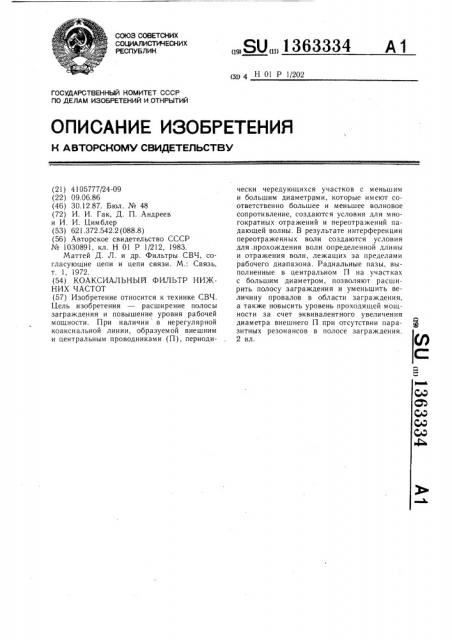

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1) 4 Н 01 P 1/202

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4105777/24-09 (22) 09.06.86 (46) 30.12.87. Бюл. № 48 (72) И. И. Гак, Д. П. Андреев и И. И. Цимблер (53) 621.372.542.2 (088.8) (56) Авторское свидетельство СССР № 1030891, кл. Н 01 P 1/212, 1983.

Маттей Д. Л. и др. Фильтры СВЧ, согласующие цепи и цепи связи. М.: Связь, т. 1, !972. (54) КОАКСИАЛЬНЫЙ ФИЛЬТР НИЖНИХ ЧАСТОТ (57) Изобретение относится к технике СВЧ.

Цель изобретения — расширение полосы заграждения и повышение уровня рабочей мощности. При наличии в нерегулярной коаксиальной линии, образуемой внешним и центральным проводниками (П), периоди„„SU„„1363334 А1 чески чередующихся участков с меньшим и большим диаметрами, которые имеют соответственно большее и меньшее волновое сопротивление, создаются условия для многократных отражений и переотражений падающей волны. В результате интерференции переотраженных волн создаются условия для,прохождения волн определенной длины и отражения волн, лежащих за пределами рабочего диапазона. Радиальные пазы, выполненные в центральном П на участках с большим диаметром, позволяют расширить полосу заграждения и уменьшить величину провалов в области заграждения, а также повысить уровень проходящей мощности за счет эквивалентного увеличения диаметра внешнего П при отсутствии паразитных резонансов в полосе заграждения.

2 ил.

13б3334

Формула изобретения иг.7

Фиг.2

Составитель Е. Крутов

Редактор Н. Слободяник Техред И. Верес Корректор В. Бутяга

Заказ 5967/47 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфиисское предприятие, г. Ужгород, ул. Проек-.ная, 4

Изобретение относится к устройствам

СВЧ и может быть использовано для подавления паразитных гармонических составляющих сигнала.

Целью изобретения является расширение полосы заграждения и повышение уровня рабочей мощности.

На фиг. 1 показана конструкция коаксиального фильтра нижних частот; на фиг.

2 — сечение А-А на фиг. 1.

Коаксиальный . фильтр нижних частот

70 содержит внешний проводник 1, который выполнен в виде полого цилиндра, и центральный проводник 2, имеющий периодически чередующиеся участки 3 и 4 с меньшим и большим диаметрами соответствен- IS но. В центральном проводнике 2 на участках 4 с большим диаметром по всей их длине выполнены радиальные пазы 5.

Устройство работает следующим образом.

Наличие в нерегулярной коаксиальной линии, образуемой внешним и центральным проводниками 1 и 2, периодически чередующихся участков 3 и 4 с меньшим и большим диаметрами, которые имеют соответственно 2 большее и меньшее волновое сопротивление, создает условия для многократных отражений и переотражений падающей волны. В результате интерференции переотраженных волн создаются условия для прохождения волн определенной длины и отражения волн, лежащих за пределами рабочего диапазона. Радиальные пазы 5, выполненные в центральном проводнике 2 на участках 4 с большим диаметром, позволяют расширить полосу заграждения и уменьшить величину провалов в области заграждения, а также повысить уровень проходящей мощности- за счет эквивалентного увеличения диаметр а внешнего проводника 1 при отсутствии паразитных резонансов в полосе заграждения.

Коаксиальный фильтр нижних частот, содержащий внешний проводник, который выполнен в виде полого цилиндра, и центральный проводник, имеющий периодически чередующиеся участки с меньшим и большим диаметрами, отличающийся тем, что, с целью расширения полосы заграждения и повышения уровня рабочей мощности, в центральном проводнике на участках с боль шим диаметром по всей их длине выполнены радиальные пазы.
