Изобретение относится к электротехнике и предназыачено для использования в цепях питания электроустановок постоянного тока.

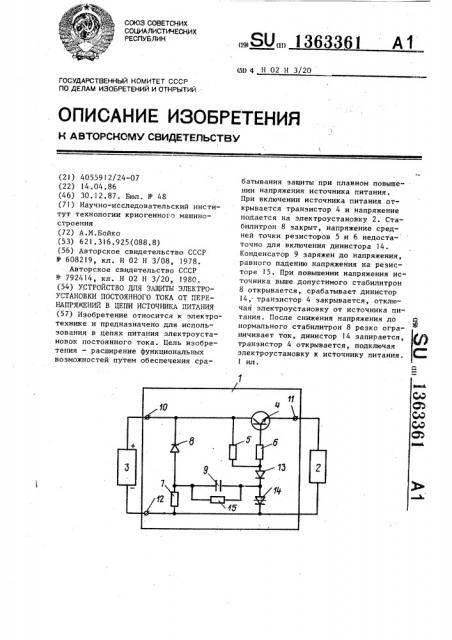

Цель изобретения — расширение функциональных возможностей путем обеспечения срабатывания защиты при плавном повышении напряжения источника питания, На чертеже представлена схема уст.-. ройства.

Устройство 1 для зашиты электроустановки 2 постоянного тока от перенапряжений в цепи источника 3 питания содержит транзистор 4, три резистора 5 — 7, стабилитрон 8, конденсатор 9, положительный входной вывод

10 устройства, г рецназйаченный для подключения к плюсовой шине источника 3 питания, положительный выходной вывод 11 устройства, предназначенный для подключения к положительному выводу питания нагрузки 2, и общий вы- вод 12 устройства, предназначенный для подключения к отрицательной шине источника 3 питания и к отрицательному выводу питания нагрузки 2. Положителыгый входной вывод 10 устройства соединен с катодом стабилитрона 8, с коллектором транзистора 4 и через последовательно соединенные первый 5 и второй б резисторы — с базой транзистора 4, эмиттер которого соединен с положительным выходным выводом 11 устройства. Лнод стабилитрона 8 соединен с первым выводом конденсатора

9 и с первым выводом третьего резистора 7, второй вывод 1<аторого является общим выводом 12 устройства. В устройстве имеются диод 13, динистор

14 и четвертый резистор 15, причем согласно-госледовательно соединенные диод )3 и динистор 14 анодом диода

13 подключены к средней точке перво-го 5 и в-орого 6 резисторов, катодом диода 13 — к в-орому выводу конденсатора 9, а катодом динистора 14 — к второму выводу третьего резистора .7.

Четвертый резистор 15 включен между первым и вторым выводами конденсатора 9.

Сопротивление резистора 5 выбирается таким образом, чтобы величина тока., протекающего через последовательно соециненные диод 13,и динистор 14, была меньше тока удержания динистора 14.

3361

20 этот момент импульс напряжения открывает динистор 14, который соеди30

В

5

)О

)В

Устройство работает следующим об" разом.

При включении источника питания транзистор 4 открывается положительным напряжением через резисторы 5 и

6 (режим эмиттерного повторителя) и на электроустановку 2 подается напряжение источника питания. При этом стабилитрон 8 закрыт, напряжение средней точки резисторов 5 и 6 недостаточно для включения динистора

14. Конденсатор 9 постоянно заряжается по цепочке: резистор 5, диод 13, резистор 7 — до напряжения, равного падению напряжения на резисторе 15, При повышении напряжения источника питания выше допустимого стабилитрон 8 пробивается. Получаемый в няет среднюю точку резисторов 5 и 6 с отрицательной шиной источника питания. Транзистор 4 закрывается и отключает электроустановку 2 от источника питания, при этом диод 13 исключает влияние токов перезарядки конденсатора 9 на базу транзистора

4. Резистор 15 поддерживает динистор

14 в открытом состоянии при полном заряде конденсатора 9 при длительном воздействии перенапряжения, который заряжается при этом до напряжения, равного разности между напряжением питания и напряжением стабилизации стабилитрона 8.

Дпя обеспечения высокой чувствительности защиты величина напряжения пробоя динистора. 14 выбирается минимально.

При снюкении напряжения питания до нормального стабилитрон 8 резко ограничивает ток через себя и конденсатор 9 оказывается подключенным через резистор 7 к динистору 14, причем полярность. конденсатора 9 направлена против направления тока через динистор 14. В результате чего последний закрывается. При этом транзистор 4 открывается и напряжение источника питания подается на электроустановку 2. Конденсатор 9 постепенно перезаряжается, причем полярность напряжения на нем меняется на обратную, Применение предлагаемого изобретения расширяет функциональные возмож.ности. Устройство защиты, которое обеспечивает защиту электроустановки

Составитель 0.Орлов

Техред М. Ходани Корректор Л.Пилипенко

Редактор Н.Слободяник

Заказ 6372/48

Тираж 618 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-ÇS, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 136336 как при импульсном, так и плавном возрастании напряжения источника пи тания, -выше допустимого.

Формула изобретения

Устройство для защиты электроустановки постоянного тока от перенапряжений в цепи источника питания, содержащее транзистор, три резистора, 10 стабилитрон, конденсатор, положительный входной вывод устройства, предназначенный для подключения к плюсовой шине источника питания, положительный выходной вывод устройства, 15 предназначенный для подключения к положительному выводу питания нагрузки, и общий вывод устройства, предназначенный для подключения к отрицательной шине источника питания и к 20 отрицательному выводу питания нагрузки, причем положительный входной вывод устройства соединен с катодом стабилитрона, с коллектором транзистора и через последовательно соеди- 25
