Изобретение относится к радиотехнике . Для повышения равномерности АЧХ и уменьшения коэф.шума введен перекрытый Т-образный мост, выполненный на резисторах (Р) 12-14 и конденсаторах (К) 15 и 16, корректирующий двухполюсник 17, выполненный на Р 18 и 19, К 20 и Р 21 обратной связи. Для расширения динамич. диапазона вновь введены два К, два Р и дополнительный источник питания. 1 з.п.ф-лы. 2 ил. л (Л со 35 00 00 00 1/3. /

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 Н 03 F.1/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4106226/24-09 (22) 22.05.86 (46) 30.12.87. Вюл. У 48 (72) В.П.Валюхов, Ю.А.Волков, О.А.Нестеров, В.Н. Серов и А.Ю.Стихненко (53) 621.375.026 (088.8) (56) Авторское свидетельство СССР

Ф, 1197050, кл. Н 03 F 1/42, 03,01.85. (54) ШИРОКОПОЛОСНЬЙ УСИЛИТЕЛЬ (57) Изобретение относится к радиотехнике. Для повышения равномерности

АЧХ и уменьшения коэф.шума введен перекрытый Т-образный мост, выполненный на резисторах (P) 12-14 и конденсаторах (К) 15 и 16, корректирующий двухполюсник 17, выполненный íà P 18 и 19, К 20 и Р 21 обратной связи.

Для расширения динамич. диапазона вновь введены два К, два P и дополнительный источник питания. 1 з.п.ф-лы.

2 ил.

Е

1. Широкополосный усилитель, содержащий усилительные каскады, выполненные на первом, втором и третьем транзисторах, при этом база первого транзистора является входом ши45 рокополосного усилителя, эмиттер подключен к общей шине через параллельно соединенные первый резистор и цепь из последовательно соединенных первого конденсатора и второго

50 Резистора, а коллектор — к базе второго транзистора, коллектор которого через третий резистор соединен с эмиттером третьего транзистора, являющимся выходом широкополосного усилителя, коллектОР втОРОго транзистора через параллельно соединенные четвертый резистор и второй конденсатор подключен к базе третьего транзистора, коллектор которого соединен с шиной

1 13634

Изобретение относится к радиотехнике и может использоваться в качестве предварительного малошумящего усилителя, усилителя фотоприемных устройств, оконечного усилителя в выходных каскадах приемно-усилительных трактов промежуточной частоты.

Цель изобретения — повышение равномерности амплитудно -частотной харак-10 теристики, уменьшения коэффициента шума и расширения динамического диапазона.

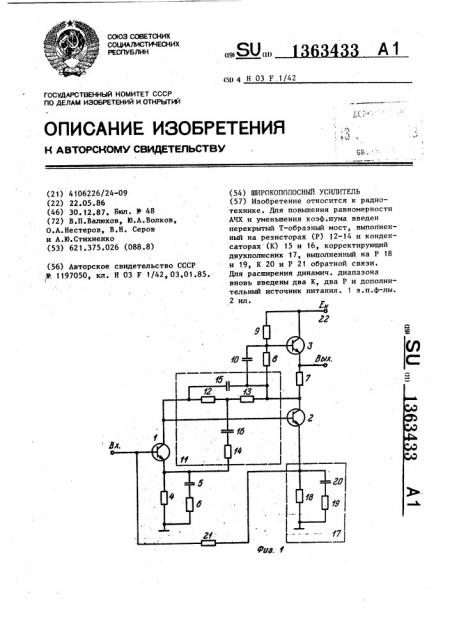

На фиг.1 и 2 представлены принципиальные электрические схемы реализаций широкополосного усилителя.

Широкополосный усилитель (фиг.1) содержит усилительные каскады, выполненные на первом, втором, третьем транзисторах 1-3, первом резисторе 4, 20 цепи из последовательно соединенных первого конденсатора 5 и второго резистора 6, третьем, четвертом, пятом резисторах 7-9; втором конденсаторе

10, перекрытый Т-образный мост 11, 25 выполненный на шестом, седьмом, восьмом резисторах 12-14, третьем, четвертом конденсаторах 15 и 16, корректирующий двухполюсник 17, выполненный на девятом, десятом резисторах 18 и

19, пятом конденсаторе 20, резистор

21 обратной связи (ОС), шина 22 источника питания.

Широкополосный усилитель (фиг.2) дополнительно содержит шестой, седь35 мой конденсаторы 23 и 24, одиннадцатый, двенадцатый резисторы 25 и 26, шина 27 дополнительного источника пи- . тания.

Широкополосный усилитель работает следующим образом.

Входной сигнал поступает на базу первого транзистора 1, который охвачен местной последовательной обратной связью по току за счет включения цепи из последовательно соединенных второго резистора 6 и первого конденсатора 5. Далее усиленный сигнал поступает на базу второго транзистора

2, который охвачен параллельной обратной связью по напряжению через продольное плечо перекрытого Т-образного моста 11 (шестой и седьмой резисторы 12 и 13 и третий конденсатор

15). Третий транзистор 3 работает в области высоких частот в качестве динамической нагрузки. Выходной сигнал снимается с его эмиттера. Введением перекрытого Т-образного моста

33 2 l1, корректирующего двухполюсника

17 и резистора 21 ОС удается получить максимально плоскую амплитудно-частотную характеристику в максимально широкой полосе частот, Ветви перекрытого Т-образного моста 11 и корректирующий двухполюсник 17 обеспечивают несколько каналов прямой и обратной передачи сигналов в данном широкополосном усилителе, что приводит к более равномерному распределению усиления между каскадами во всей полосе усиливаемых частот.

Одновременно резистор 21 ОС и корректирующий двухполюсник t7 оптимизируют шумовые характеристики широкополосного усилителя.

Выполнение усилительного каскада на первом транзисторе 1 с дополнительным источником питания обеспечивает оптимальный режим по постоянному току первого транзистора 1 (фиг.2), При этом, двенадцатый резистор 26 (фиг.2) обеспечивает режимный базовый ток первого транзистора 1, седьмой конденсатор 24 обеспечивает развязку по постоянному току первого и второго транзисторов 1 и 2, Одиннадцатый резистор 25 и шестой конденсатор 23 (фиг.2) Обеспечивают развязку по шине 27 дополнительного источника питания. Укаэанное выполнение (фиг.2) усилительного каскада на первом транзисторе 1 обеспечивает расширение динамического диапазона широкополосного усилителя.

Формула изобретения

Составитель И.Водяхина

Техред М.Ходанич

Редактор И.Сегляник

Корректор Л.Пилипенко

Тираж 900

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 6378/52

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

13 источника питания и через пятый резистор — с его базой, о т л и ч а— ю шийся тем, что, с целью повы-, шения равномерности амплитудно-частотной характеристики и уменьшения коэффициента шума, введен перекрытый Т-образный мост, продольное плечо которого образовано последовательно соединенными .шестым и седьмым ре.зисторами, параллельно которым включен третий конденсатор, и включено между коллекторами первого и второго транзисторов, а поперечное плечо образовано последовательно соединенными четвертым конденсатором и восьмым резистором, другой вывод которого подключен к эмиттеру первого транзистора, при этом между эмиттером второго транзистора и общей шиной введен корректирующий двухполюсник, вы/

63433 4 полненный на параллельно соединенных девятом резисторе и цепи из последовательно соединенных пятого конденсатора и десятого резистора, причем между базой первого и эмиттером второго транзисторов .введен резистор обратной связи.

2. Усилитель по и.1, о т л и ч аю шийся тем, что, с целью расширения динамического диапазона, пер- вый резистор соединен с общей шиной через введенный шестой конденсатор, а через введенный одиннадцатый резистор — с соответствующей шиной введенного дополнительного источника питания, при этом база первого транзистора через введенный двенадцатый резистор соединена с общей шиной, а с ре20 зистором обратной связи — через введенный седьмой конденсатор.
