Реферат



Изобретение относится к радиотехнике . Цель.изобретения - упрощение усилителя. Усилитель содержит транзистор 1, трансформатор 2, одна из обмоток которого вьшолнена с отводом 3, резистивный делитель 4 напряжения , разделительные конденсаторы 5 и 6 и блокирующий конденсатор 7. Сигнал с входа усилителя через конденсатор 5 подается на отвод 3 обмотки трансформатора 2 и усиленный по напряжению поступает на базу транзистора 1. Т.к. транзистор 1 включен по схеме с общим коллектором, то напряжение сигнала, снимаемого с его эмиттера, равно напряжению на его базе и сигнал на выходе усилителя складьшается из напряжения на эмиттере транзистора 1 и из напряжения на другой обмотке трансформатора 2. Цель достигается за счет отсутствия высокочастотного дросселя. 1 ил. с ю ел :о Si 1:0 со 4

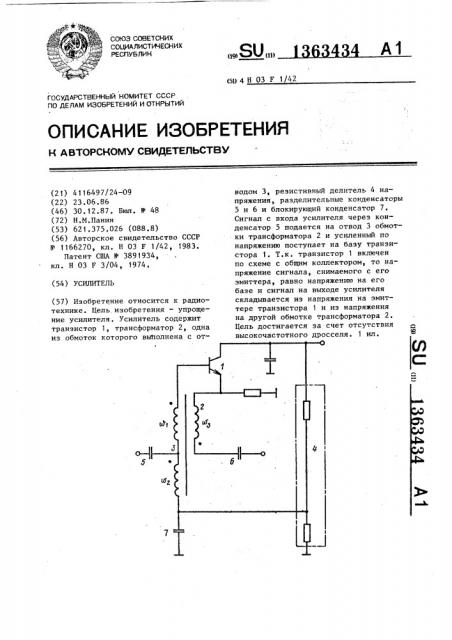

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ai (59 4 Н 03 F 1/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) УСИЛИТЕЛЬ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4116497/24-09 (22) 23.06.86 (46) 30.12.87. Бюл. N 48 (72) Н.И.Панин (53) 621.375.026 (088.8) (56) Авторское свидетельство СССР

N - 1166270, кл. Н 03 F 1/42, 1983.

Патент США - 3891934, кл. Н 03 F 3/04, 1974. (57) Изобретение относится к радиотехнике. Цель изобретения — упрощение усилителя. Усилитель содержит транзистор 1, трансформатор 2, одна из обмоток которого вьй олнена с отводом 3, резистивный делитель 4 напряжения, разделительные конденсаторы

5 и 6 и блокирующий конденсатор 7.

Сигнал с входа усилителя через конденсатор 5 подается на отвод 3 обмотки трансформатора 2 и усиленный по напряжению поступает на базу транзистора 1. Т.к. транзистор 1 включен по схеме с общим коллектором, то напряжение сигнала, снимаемого с его эмиттера, равно напряжению на его базе и сигнал на выходе усилителя складывается из напряжения на эмиттере транзистора 1 и из напряжения на другой обмотке трансформатора 2.

Цель достигается за счет отсутствия высокочастотного дросселя. 1 ил.

Z8ых = г(1+n1 и >)пз»

По сравнению с известным устройством в предлагаемом отсутствует высо2р кочастотный дроссель.

В результате коэффициент усиления по напряжению усилителя равен где п>=я /w

Редактор И.Сегляник

Заказ 6378/52

Тираж 900 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4

1 1363434 2

Изобретение относится к радиотех" Входное и выходное сопротивления нике и может быть использовано в ка- равны честве широкополосного усилителя в согласованных трактах передачи сигна- 5 Z „ Z„/((1+ï, +n )n ), лов.

Цель изобретения упрощение усилителя.

На чертеже представлена принципи- где Z „ и Z — сопротивления источниальная электрическая схема предложен- 10 ка сигнала и нагрузки ° ного усилителя. В усилительном тракте с волновым

Усилитель содержит транзистор 1, сопротивлением Z, .входное и выходное трансформатор 2, одна из обмоток ко- сопротивления усилителя будут равны торого выполнена с отводом 3, резис- Е, если выполняется условие тивный делитель напряжения 4, первый 1r и второй разделительные конденсаторы п = 1-(1+n )п I/n

1 з з з

5 и 6, блокирующий конденсатор 7.

Усилитель работает следующим образом.

Сигнал с входа усилителя через первый разделительный конденсатор 5 подается на отвод 3 обмотки трансфор- Ф о р м у л а и з о б р е т е н и я матора 2, выполненный с отводом. Первая часть этой обмотки между ее на- Усилитель, содержащий транзистор, чалом и отводом имеет число витков 25 трансформатор, одна из обмоток кото4, другая часть — w . Другая обмотка рого выполнена с отводом, резистив1 трансформатора 2 имеет число витков ный делитель напряжения, первый и

Сигнал, поступающий на базу тран- второй разделительные конденсаторы и зистора 1, по напряжению больше вход- блокирующий конденсатор, причем реного ° сигнала в (1+n,) раз, где n, = З0 зистивный делитель напряжения включен

=w1/w . Напряжение сигнала, снимаемо- между шиной источника питания и обго с эмиттера транзистора 1, равно щей шиной, блокирующий конденсатор напряжению на базе этого транзистора, включен между отводом резистивного

"так как он включен по схеме с общим делителя напряжения и общей шиной, коллектором. Сигнал на выходе усили- первая обкладка первого разделительтеля складывается из напряжения на ного конденсатора является входом, а эмиттере и на другой обмотке транс-- вторая обкладка второго разделительформатора 2. ного конденсатора — выходом усилите1 ля, отличающийся тем, 40 что, с целью упрощения, транзистор включен по схеме с общим коллектором, начало обмотки, выполненной с отвоК 21+и +и

u= 1 З» дом подключено к отводу резистивно-

» го делителя напряжения, ее конец—

45 к базе транзистора, а .отвод — к второй обкладке первого разделительного

Усиление по току усилителя опре- конденсатора, начало другой обмотки деляется величиной соединено с эмиттером транзистора, а конец — с первой обкладкой второго

К ° с 1/пз

1 разделительного конденсатора.

Составитель В.Серов

Техред М.Ходанич Корректор А.Обручар
