Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) ш 4 H 04 N 11/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3966147/24-09 (22) 09.10.85 (46) 30.12.87. Бюл. ¹ 48 (72) А, M. Иовшович и О. С. Айзенберг (53) 621,397(088.8) (56) Исследования по повышению каче.ства изображения в аналого-цифровой системе ТВ вещания. — Отчет по НИР, ¹ 0182,4010398, Одесса,-.1983.

Патент Франции ¹ 2504766, кл. Н 04 Н 9/49, 1982 °.(54) УСТРОЙСТВО КОРРЕКЦИИ ВЫСОКОЧАСТОТНЫХ ПРЕДЫСКАЖЕНИЙ СИГНАЛА ЦВЕТНОСТИ СИСТЕМЫ СЕКАМ

;(57) Изобретение относится к телевидению и обеспечивает повышение точности коррекции сигнала цветности.

Устр-во содержит АЦП 1, сумматоры 2, 5, 9, блоки задержки (БЗ) 3, 4, 6, 8, 10-14, умножители 7, 15-17. Входной аналоговый видеосигнал преобразуется в цифровой сигнал. Гребенчатый фильтр, образованньй сумматором

2 и БЗ 11 (на два периода тактовой частоты), осуществляет предварительную селекцию сигНала цветности из полного телевизионного сигнала. С гребенчатого фильтра сигнал через

БЗ 3 поступает на рекурсивный фильтр, имеющий заданную передаточную функцию. Передаточная функция формируется с помощью сумматоров и умножителей. БЗ предназначены для разделения . g во времени операций, осуществляемых в сумматорах и умножителях. 2 ил.

1363538

Z+CZ

"(1 1 — С: Z

Остальные блоки устройства образу- В0 ют комбинацию рекурсивного и нерекурсивного фильтров, структуры которых приведены к виду, позволяющему реализовать их с минимальными требованиями к быстродействию элементной базы, при этом обеспечивается выполнение за один период дискретизации не более одной операции сложения двенадцатиразрядных двоичных чисел.

Изобретение относится к телевизионной технике и может быть использовано в составе декодирующих устройств системы CEKAM с цифровой обработ5 кой сигналов.

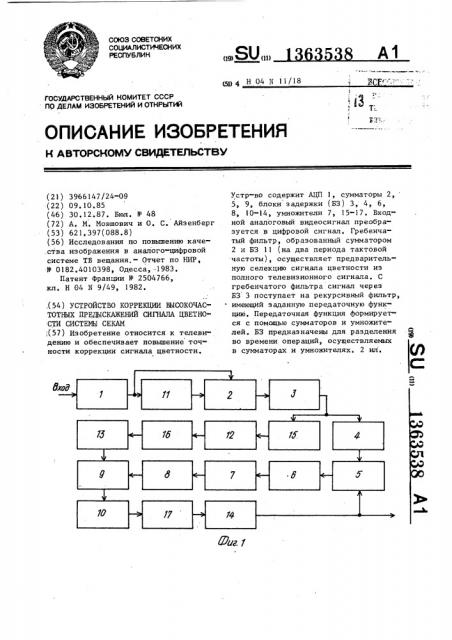

Цель изобретения — повышение точности коррекции сигнала цветности, На фиг. 1 представлена структурная электрическая схема устройства кор- 10 рекции высокочастотных предыскажений сигнала цветности системы СЕКАИ; на фиг. 2 - пример выполнения умножителя.

Устройство коррекции высокочастот- 11 ных предыскажений сигнала цветности системы CEKAM (фиг. 1) содержит аналого-цифровой преобразователь (АЦП)

1, первый сумматор 2, первый 3 и второй 4 блоки задержки, второй сумма- 20 тор 5, третий блок 6 задержки, первый умножитель 7, четвертый блок 8 задержки, третий сумматор 9, пятый

10, шестой 11, седьмой 12, восьмой

13, девятый 14 блоки задержки, второй 15, третий 16 и четвертый 17 умножители.

При этом каждый из умножителей

7, 15,,16 и 17 (фиг. 2) содержит первый 18, второй 19 блоки сдвига и сумматор 20.

Устройство коррекции высокочастотных предыскажений сигнала цветности системы СЕКАМ работает следующим образом. 35

Входной аналоговый видеосигнал преобразуется АЦП 1 в цифровую форму с частотой дискретизации 17 МГц. Цифровой видеосигнал поступает на нерекурсивный гребенчатый фильтр, выпол- 40 ненный с использованием первого сумматора 2 и шестого блока 11 задержки, причем величина задержки в блоке

1l равна двум периодам тактовой частоты. Гребенчатый фильтр служит для 4r„ предварительной селекции сигнала цветности из полного телевизионного сигнала.

С выхода гребенчатого фильтра (выход сумматора 2) через первый блок 3 задержки сигнал поступает на вход рекурсивного фильтра с перЕдаточной функцией, описываемой выражением

Постоянный коэффициент в знаменателе выражения (1) задает петлевой коэффициент передачи, определяемый первым 7 и четвертым 17 умножителями. Петля обратной связи, замыкаемая на второй вход второго сумматора 5, содержит последовательно соединенные второй сумматор 5, третий блок 6 задержки, первый умножитель 7, четвертый блок 8 задержки, третий сумматор

9, пятый блок 10 задержки, четвертый умножитель 17 и девятый блок .14 задержки. Произведение коэффициентов передачи первого 7 и четвертого 17 умножителей должно быть равно велик чине С .

Для формирования числителя выражения (1) входной сигнал рекурсивного фильтра поступает в:две точки петли обратной связи, разделенные друг от друга двумя (третьим 6 и четвертым 8) блоками задержки. В соответствии с выражением (1) сигнал на вход второго сумматора 5.поступает без масштабирования, а на вход третьего сумматора 9 — через второй 15 и третий 16 умножители. Коэффициент передачи второго 15 и третьего 16 умножителей С, выбирают так, чтобы произведение С, на коэффициент передачи четвертого

17 умножителя на постоянный коэффициент было равно С

Седьмой 12 и восьмой 13 блоки задержки предназначены для разделения во времени операций умножения на постоянные коэффициенты в втором 15 и третьем 16 умножителях, а второй блок 4 задержки (на время Г А

= 2/Г, ) предназначен для компенсации временного сдвига в седьмом 12 и восьмом 13 блоках задержки.

Выходной сигнал корректора высокочастотных предыскажений снимается с выхода рекурсивного фильтра (девятый блок 14 задержки).

Все постоянные коэффициенты умножителей выбраны таким образом, чтобы операцию умножения можно было заме1363538 нить сложением, т ° е. представлены в виде суммы двух степеней числа два

Формула изобретения

К мн 0 75 2 +

K мн 1»,5 2 + мн, »

K ìH = 1»0625 = 2 + 2

ВхОд

Й02. 2

Составитель Л. Стасенко

Редактор И. Киштулинец Техред М. Ходанич Корректор C. Шекмар

Тираж 636 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6383/57

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

На фиг. 2 представлен пример реализации умножителя, позволяющего получить указанные выше значения коэффициентов путем сложения сдвинутого на k и на и разрядов входного числа.

Как видно из выражений (2), для второго, третьего и четвертого умножителей требуется сдвиг только одного из слагаемых, поступающих на вход сумматора 20.

На фиг. 1 не показаны цепи тактирования блоков задержки, которые представляют собой регистры, и предназначены (за исключением второго 4 и шестого 11 блоков задержки) для разделения во времени операций, осуществляемых в сумматорах и умножителях.

Предлагаемое устройство по отношению к прототипу имеет более близкую к стандартной для системы СЕКАМ фазовую характеристику, а также обеспечивает лучшее разделение сигналов яркости и цветности. l

Устройство коррекции высокочастотных предыскажений сигнала цветности системы СЕКАМ» содержащее последовательно соединенные аналого-цифровой преобразователь (АЦП), вход которого является входом устройства, первый сумматор, первый и второй блоки задержки, второй сумматор, третий блок задержки, первый умножитель и четвертый блок задержки, а также пятый, шестой, седьмой, восьмой и девятый блоки задержки, о т л и ч а ю щ ее с я тем, что, с целью повышения точности коррекции сигнала цветности, введены второй, третий и четвертый умножители и третий сумматор, выход

20 которого соединен с входом пятого блока задержки, а первый и второй входы соединены соответственно с выходами четвертого и восьмого блоков задержки, шестой блок задержки включен между выходом АЦП и вторым входом первого сумматора, второй умножитель включен между выходом и входом соответственно первого и седьмого блоков задержки, третий умножитель включен между выходом и входом соответственно седьмого и восьмого блоков задержки, а четвертый умножитель включен между выходом пятого блока задержки и входом девятого блока задержки, выход которого соединен с вторым вхоЗ5 дом второго сумматора и является выходом устройства.
