Изобретение относится к медицинской технике. Цель изобретения - обеспечение плавной регулировки натяжения швов в паховой области. Устройство состоит из основания 1, выполненного в виде большой опорной плош,адки 2 и малой опорной площадки 3. На перемычке 4 имеются два направляющих стержня 5. Пластина натяжения швов 7 может свободно двигаться вдоль стержней 5. Если устройство не фиксировано при помощи съемных швов, то тяга натяжения швов 7 с винтами 9 свободно снимается со стержней 5. Устройство снимают через 18-20 дней одновременно с удалением швов. 1 -ил. с «е

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 А 61 В 17/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

rIO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4090541/28-14 (22) 14.07.86 (46) 07.01.88. Бюл. № 1 (71) Запорожский областной отдел здравоохранения (72) И. В. Короткий и В. И. Короткий (53) 615.475 (088.8) (56) Авторское свидетельство СССР № 1066574, кл. А 61 В 17/04, 25.12.81.

„„80„„1364319 А 1 (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ

И ИЗМЕНЕНИЯ СТЕПЕНИ НАТЯЖЕНИЯ

СЪЕМНЫХ ШВОВ (57) Изобретение относится к медицинской технике. Цель изобретения — обеспечение плавной регулировки натяжения швов в паховой области. Устройство состоит из основания 1, выполненного в виде большой опорной площадки 2 и малой опорной площадки 3. На перемычке 4 имеются два направляющих стержня 5. Пластина натяжения швов 7 может свободно двигаться вдоль стержней 5. Если устройство не фиксировано при помощи съемных швов, то тяга натяжения швов 7 с винтами 9 свободно снимается со стержней 5. Устройство снимают через

18 — 20 дней одновременно с удалением швов.

1 ил. ф

1364319

Формула изобретения

Составитель Г. Гриков

Редактор В. Петраш Техред И. Верес Корректор А. Зимокосов

Заказ 6287/4 Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, в частности к хирургии, а именно к оперативному лечению паховых грыж.

Цель изобретения — обеспечение плавной регулировки натяжения швов в паховой области.

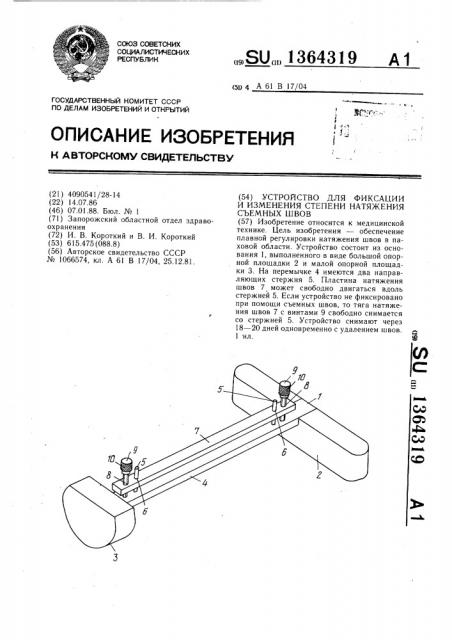

На чертеже изображено устройство для фиксации и изменения степени натяжения съемных швов, общий вид.

Устройство состоит из основания 1, выполненного в виде большой опорной площадки 2 и малой опорной площадки 3, соединенных перемычкой 4. На верхней поверхности перемычки 4 имеются два металлических направляющих стержня 5, на которые надевается через отверстия 6 пластина 7 натяжения швов. На пластине 7 натяжения швов имеются резьбовые отверстия 8, в которых ввинчиваются регулирующие винты 9.

Последние имеют головку 10 с нанесенной на нее насечкой, позволяющей производить 20 поворот винта рукой. Пластина 7 натяжения швов может свободно двигаться вдоль направляющих стержней 5. При вращении по часовой стрелке в резьбовом отверстии 8 винтов 9 торцовая часть данных винтов упирается в верхнюю поверхность перемычки 4, что приводит к перемещению пластины 7 натяжения швов вверх, вдоль направляющих стержней 5. Если устройство не фиксировано к телу больного с помощью съемных швов, то пластина 7 натяжения швов с винтами 9 свободно снимается с направляющих стержней 5.

Устройство работает следующим образом.

Под местной инфильтративной анесте.зией раствором новокаина производят разрез кожи и подкожной клетчатки в правой (левой) паховой области. Рассекают апоневроз наружной косой мышцы живота, грыжевой мешок вскрывают и после перевязки у шейки отсекают. На внутренний лоскут апоневроза наружной косой мышцы живота накладывают 4 — 5 П-образных нихромовых швов, концы которых проводят через паховую связку и выводят на поверхность кожи с наружной стороны операционной раны.

Устройство устанавливают на теле больного кнаружи от операционной раны, чтобы большая опорная площадка 2 располагалась в области передневерхней ости подвздошной кости (той стороны, с которой производят оперативное вмешательство), а малая опорная площадка 3 — в области лонного сочленения. П-образные швы, выведенные на кожу кнаружи от операционной раны, фиксируют путем перекрута на пластине 7 натяжения швов устройства для фиксации и изменения степени натяжения съемных швов.

Соединение наружного лоскута апоневроза наружной косой мышцы с внутренним его лоскутом производят одновременно с ушиванием краев кожной раны, однако фиксацию данных швов производят не на отдельной тяге натяжения швов, а завязывают непосредственно на коже, так как степень сдавления тканей данными швами незначительна.

После рассасывания введенного в ткани новокаина у хирурга имеется возможность увеличить степень натяжения съемных нихромовых швов, что производят путем поворота винтов 9 по часовой стрелке.

Устройство для фиксации и изменения степени натяжения съемных швов находится на теле больного в течение 18 — 20 дней с момента операции и снимается одновременно с удалением П-образных съемных нихромовых швов.

Устройство для фиксации и изменения степени натяжения съемных швов, содержащее основание и приспособление для фиксации и натяжения сьемных швов, отличаюи ееся тем, что, с целью обеспечения плавной регулировки натяжения швов в паховой области, основание выполнено в виде большой и малой опорных площадок, соединенных перемычкой, а приспособление для фиксации и изменения степени натяжения съемных швов — в виде пластины с регулировочными упорными винтами, установленной на перемычке с возможностью перемещения вдоль направляющих стержней.
