Флотатор для очистки обмывочных вод

Флотатор для очистки обмывочных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке сточных вод, в частности к флотаторам для осветления маслосодержащих обмыв очных, в од оборотных систем предприятий . Цель изобретения - повьшение эффективности очистки за счет более точного регулирования уровня обмывочной воды. К торцу камеры 1 ///////////// ///////////,/7/// /////77 Фаг1 флотатора примыкает сборный карман (СК) 2, снабженный трубопроводом для отвода очищенной жидкости и патрубком . Последний сообщен с установленным по длине СК 2 барабаном (Б) 6. Прорезь 7 выполнена в Б 6 с отбортовкой 8 по всему ее периметру. Для поворота Б 6 вокруг своей оси установлена рукоятка 9 с подпружиненным фиксатором 10, взаимодействующим с зубчатым сектором 11. Над камерой 1 установлен механизм 3 для удаления шлама (Ш), выполненный, например, в виде скребкового конвейера. В зависимости от степени загрязнения воды в камере 1 образуется разное количество Ш, удаляемого механизмом 3 в СК 2. Для полного удаления Ш поддерживают необходимый уровень обмывочной воды путем поворота Б 6 вращением рукоятки 9. Достигнув отбортовки 8, вода поступает через нее в прорезь 7 и по Б 6 отводится в патрубок. 2 ил. I СА9 { со Од 00

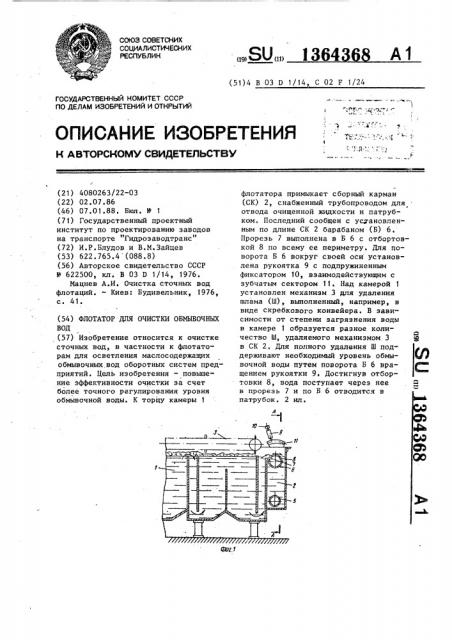

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 1364 (51)4 В 03 D 1/14 С 02 F 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

l (21) 4080263/22-03 (22) 02.07.86 (46) 07.01.88. Бюл. У 1 (71) Государственный проектный институт по проектированию заводов на транспорте "Гидрозаводтранс" (72) И.P.Áëóäîâ и В.М.Зайцев (53) 622.765.4 (088 ° 8) (56) Авторское свидетельство СССР

У 622500, кл. В 03 D 1/14, 1976, Мацнев А.И. Очистка сточных вод флотаций. - Киев: Будивельник, 1976, с. 41. (54) ФЛОТАТОР ДЛЯ ОЧИСТКИ ОБМЫВОЧНЫХ

ВОД (57) Изобретение относится к очистке сточных вод, в частности к флотаторам для осветления маслосодержащих обмывочных вод оборотных систем предприятий. Цель изобретения — повьппение эффективности очистки за счет более точного регулирования уровня обмывочной воды. К торцу камеры 1 флотатора примыкает сборный карман (СК) 2, снабженный трубопроводом для отвода очищенной жидкости и патрубком. Последний сообщен с установленным по длине СК 2 барабаном (Б) 6.

Прорезь 7 выполнена в Б 6 с отбортовкой 8 по всему ее периметру. Для поворота Б 6 вокруг своей оси установлена рукоятка 9 с подпружиненным фиксатором 10, взаимодействующим с зубчатым сектором 11. Над камерой 1 установлен механизм 3 для удаления шлама (Ш), выполненный, например, в виде скребкового конвейера. В зависимости от степени загрязнения воды в камере 1 образуется разное количество Ш, удаляемого механизмом 3 в СК 2. Для полного удаления Ш поддерживают необходимый уровень обмывочной воды путем поворота Б 6 вращением рукоятки 9. Достигнув отбортовки 8, вода поступает через нее в прорезь 7 и по Б 6 отводится в патрубок. 2 ил.

1 136

Изобретение относится к очистке сточных вод, в частности к флотаторам для осветления маслосодержащих обмывочных вод оборотных систем предприятий.

Цель изобретения — повышение эффективности очистки за счет более точного регулирования уровня обмывочной воДы.

На фиг.1 изображен предлагаемый флотатор, разрез; на фиг.2 — разрез

А-А на фиг.1.

Флотатор содержит камеру 1. со сборным карманом 2 и механизмом 3 для удаления всплывшего шлама, выполненным, например, в виде скребко- вого конвейера. Сборный карман 2 снаб жен сливным патрубком 4 и трубопроводом 5 для отвода очищенной жидкости.

Со сливным патрубком 4 сообщен барабан 6, установленный по длине сборного кармана 2. В барабане 6 выполнена прорезь 7 с отбортовкой 8 по всему периметру прорези 7. Для поворота барабана 6:.установлена рукоятка

9 с подпружиненным фиксатором 10, взаимодействующим с зубчатым сектором 11.

Флотатор работает следующим обра.зом, Поступающая на очистку обмывочная вода подается в камеру 1„ где вследствие декомпрессии из нее выделяются пузырьки воздуха, которые всплывают и выносят сфлотированные частицы загрязнений на поверхность.

В зависимости от степени загрязнения раствора во время перемешивания в камере 1 флотатора образуется разное количество всплывшего шлама, который непрерывно удаляется скребковым конвейером 3 в сборный карман

2. Для эффективной работы флотатора необходимо постоянно иметь такой

Формула изобретения

Флотатор для очистки обмывочных вод, содержащий камеру, установленный

3 над камерой гребковый механизм для удаления всплывшего шлама, примыкающий к торцу камеры сборный карман со сливным патрубком и регулятором уровня обмывочной воды в камере, трубопроводы для отвода продуктов флотации, 35 отличающийся тем, что, с целью повышения эффективности очистки за счет более точного регулирования уровня обмывочной воды, регулятор

4< уровня обмывочной воды выполнен в виде барабана с продольной прорезью и отбортовкой по периметру прорези, при этом барабан установлен вдоль сборного кармана с возможностью поворота вокруг своей оси.

4368

2 уровень обмывочного раствора, при котором скребки конвейера полностью удаляют шлам. Регулирование уровня

5 .обмывочной воды, а следовательно, и всплывшего шлама осуществляют барабаном 6 при помощи рукоятки 9. Чем меньше шлама на поверхности обмывочной воды, тем выше поднимают ее уровень, и,наоборот, чем больше шнама, тем ниже опускают уровень обмывочной воды.

Для этого вращением рукоятки 9 поворачивают барабан 6 и устанавливают необходимую величину угла поворота фиксатором 10. Вода, достигнув кромки отбортовки 8, поступает через нее в прорезь 7 и далее по барабану

6 в сливной патрубок 4. Таким образом, поддерживается необходимый уровень обмывочной воды, что обеспечивает оптимальный режим разгрузки всплывшего шлама и повышает эффективность очистки обмывочной воды.

1364368

Составитель Морозов

Редактор И,Шулла

Корректор М.Максимишинец

Техред M.Ходанич

Заказ 6510/6 Тираж 527 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб, д.4/5

Производственно-полиграфическое предприятие, r,Óæãîðîä, ул.Проектная, 4
