Реферат



Изобретение относится к области производства бесшовных труб на оправке и может быть использовано на трубопрокатных агрегатах для построения систем автоматизации технологических процессов. Цель изобретения - повышение точности и надежности индикации. Устройство, содержащее фоторезистор 1, выход которого соединен с входом RC-цепо-чки 2, реле 5 и 10 времени и логический элемент ШШ 9, снабжено амплитудными селекторами 3 и 7, триггерами 4 и 6 и схемой И 8 совпадения. При этом входы амплитудных селекторов 3 и 7 соединены с выходом RC-цепочки 2, выход амплитудного селектора 3 соединен с S-входом триггера 4 и первым входом логического элемента ШШ 9, выход триггера 4 соединен с входом реле 5 времени, выход которого соединен с R-входом триггера 4 и с S-входом триггера 6, R-вход которого соединен с выходом логического элемента ИЛИ 9, а выход - с входом реле 10 времени, выход которого соединен с вторым входом cxeNbi И 8 совпадения, первый вход которой соединен с выходом амплитудного селектора 7, а выход - с вторым входом логического элемента ИЛИ 9. 2 ил. SifT а (О сл &0 Од 4а 00 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 В 21 В 37/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTQPCHOMV СВИДЕТЕЛЬСТВУ (21) 4115827/23-02 (22) 10.06.86 (46) 07.01.88. Бюл, ¹ 1 (71) Уральский научно-исследовательский институт трубной промьппленности (72) В. И. Аршин, Б. Г. Барменков, Е. А. Белов, Л. Н. Кузнецов и В. П. Блех (53) 621.318.58(088.8) (56) Волков В. В., Костенко M. А., Тетиор Л. Н. Автоматизация трубопрокатных и трубосварочных станов.M. Металлургия, 1976, с. 26-34.

Авторское свидетельство СССР

¹ 304639,,кл. H 01 Н 47/00, 1968. (54) УСТРОЙСТВО ИНДИКАЦИИ ПОЛОЖЕНИЯ

ГОРЯЧИХ ТРУБ (57) Изобретение относится к области производства бесшовных труб на оправке и может быть использовано на трубопрокатных агрегатах для построения систем автоматизации технологических процессов. Цель изобретения — повьппение точности и надежности индикации. Устройство, содержащее фоторезистор I выход которого соединен с входом RC-цепочки 2, реле 5 и 10 времени и логический элемент

ИЛИ 9, снабжено амплитудными селекторами 3 и 7, триггерами 4 и 6 и схемой И 8 совпадения. При этом входы амплитудных селекторов 3 и 7 соединены с выходом RC-цепочки 2, выход амплитудного селектора 3 соединен с

S-входом триггера 4 и первым входом логического элемента ИЛИ 9, выход триггера 4 соединен с входом реле 5 времени, выход которого соединен с

R-входом триггера 4 и с S-входом триггера 6, R-вход которого соединен с выходом логического элемента ИЛИ 9, а выход — с входом реле 10 времени, выход которого соединен с вторым входом схемы И 8 совпадения, первый вход которой соединен с выходом ам" плитудного селектора 7, а выход— с вторым входом логического элемечта ИЛИ 9. 2 ил.

1 1364383 2

Изобретение относится к производ- торый подается на входы амплитудных ству бесшовных труб на оправке и мо- селекторов 3 и 7. Амплитудный селекжет быть использовано на трубопрокат- тор 7 на сигналы положительной поных агрегатах для построения систем 5 лярности не реагирует, а амплитудавтоматизации технологических про- ный селектор 3 кратковременно изменяцессов, ет свое состояние и на его выходе

Целью изобретения является повы- появляется "1", которая, воздейстшение точности и надежности индика- вуя íà S-вход, изменяет состояние ции. триггера 4 так, что на его выходе

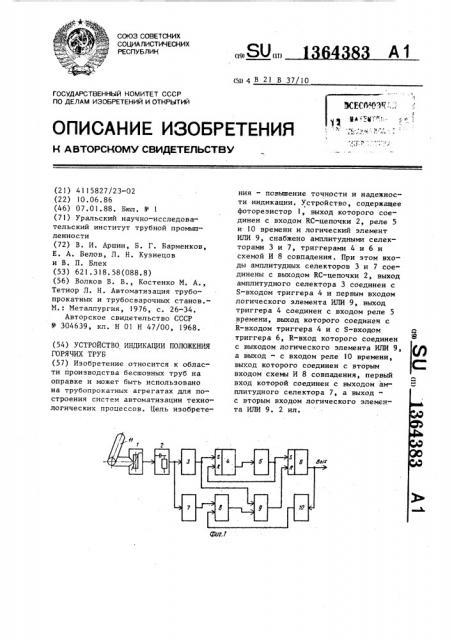

На фиг. 1 представлена схема уст- также появляется "1". 0дновременно ройства индикации положения горячих с выхода амплитудного селектора 3 труб; на фиг. 2 — временная диаграм- . сигнал "1" через логический элемент ма работы устройства. ИЛИ 9 подается на R-вход (перевода

Устройство (фиг. 1) содержит фо- )5 в состояние "0") триггера 6, т.е. торезистор 1, RG-цепочку 2, первый на выходе устройства индикации амплитудный, селектор 3, первый триг- положения горячих труб остается сиггер 4, первое реле 5 времени, вто- нал "0" - сигнал отсутствия трубы. рой триггер 6, второй амплитудный .Сигнал "1" с триггера 4 запускает селектор 7, схему И 8 совпадения, 20 реле 5 времени. Задержка времени 3, логический элемент ИЛИ 9, второе ре- на срабатывание этого реле времени ле 10 времени и трубу 11. и, следовательно, индикации переднеНа временной диаграмме работы го конца трубы необходима для создаустройства (фиг. 2) представлены ния паузы между индикацией труб, дви" графики изменения напряжения во вре" 25 жущихся встык. После срабатывания мени (при прохождении через зону реле 5 времени сигнал "1" подается визирования фоторезистора горячих на S-вход триггера 6, переключая его труб) на выходах следующих элемен- в состояние "1", и на К-вход тригтов: U> — фоторезистора; U - RC- гера 4, переключая его в состояние цепочкй; U - первого амплитудного д0 "0", сигнал которого сразу же переводит селектора; П вЂ” второго амплитудно- первое реле 5 времени в.состояние

ro селектора ; U, — первого тригге- "0". Сигнал "1" на выходе триггера; U« — первого реле времени; ра 6 сигнализирует о наличии трубы

U - логического элемента ИЛИ; перед устройством индикации, и, U> — схемы совпадения И; Uz " вто- кроме того, этот сигнал подается на рого реле времени и U ц„= UT — вто- вход реле 10 времени, запуская его ° рого триггера. Через промежуток времени c „ достаУстройство работает следующим об- точный для того, чтобы через зону разом. визирования фоторезистора прошел

В исходном состоянии, когда в 40 средний участок трубы с резким nepet зоне визирования.фоторезистора горячей падом температуры, реле 10 времени трубы нет, на выходе всех элементов срабатывает и на его выходе появлясигнал соответствует "0". Поскольку ется сигнал "1", который готовит схетрубы могут двигаться как с разрывом, му И 8 совпадения для приема сигнала так и встык, работа устройства в этих 4 с амплитудного селектора 7. случаях для удобства рассматривается При выходе трубы из эоны визироотдельно. вания фоторезистора сигнал на выходе

В первом случае при движении труб фоторезиста 1 резко падает до нуля, с разрывом (первая труба на фиг. 2) в результате чего на выходе RC-цепочс появлением переднего конца трубы ки 2 появляется импульсный сигнал в зоне визирования фоторезиста 1 отрицательной полярности, который на выходе его появляется сигнал, кратковременно переводит амплитудпропорциональный температуре трубы ный селектор 7 в состояние "1", но

11, который подается на вход RC-це- не изменяет состояния амплитудного почки 2. В момент повышения темпера-. селектора 3. Сигнал "1" с выхода туры, соответствующий прохождению амплитудного селектора 7 проходит переднего конца трубы, на выходе через уже подготовленную схему И 8

RC-цепочки 2 появляется импульсный совпадения и логический элемент сигнал положительной полярности, н - ИЛИ 9 и поступает на К-вход тригге1364383

20

55 ра 6, переключая его в состояние

"0", которое сигнализирует об отсутствии трубы перед устройством индикации и переводит второе реле 10 времени в состояние "0". Таким образом, устройство оказывается в исходном состоянии, готовое к работе по индикации следующей трубы.

Во втором случае при движении труб встык (вторая и третья трубы на фиг. 2) устройство индикации положения горячих труб работает как и в первом случае, вплоть до появления в зоне визирования фоторезистора стыка труб, т.е. к этому моменту триггер 6 и второе реле 10 времени находятся в состоянии "1".

При появлении в зоне визирования фоторезистора 1 стыка труб, у которых температура переднего конца последующей трубы значительно вьппе температуры заднего конца предыдущей трубы, на выходе RC-цепочки 2 появляется импульсный сигнал положительной полярности, который формирует на выходе амплитудного селектора 3 кратковременный сигнал "1" ° Этот сигнал, пройдя через логический элемент

ИЛИ 9, переключает триггер 6 в состо. яние "0". Перевод триггера 6 в состояние "0" сигнализирует о прохождении заднего конца трубы и обеспечивает перевод в исходное состояние второго реле 10 времени. В это же время сигнал "1" с амплитудного селектора 3 переключает триггер 4 в состояние "1", которое, задерживаясь первым реле 5 времени на время,а, снова переключает триггер 6 в состояние "1", сигнализируя о прохождении переднего конца очередной трубы и запуская второе реле 10 времени, которое через промежуток времени подготавливает схему И 8 совпадения к приему сигнала с амплитудного селектора 7.

Таким образом, при прохождении в зоне визирования фоторезистора 1 труб, движущихся встык, на выходе устройства индикации положения горячих труб появляется сигнал "0" на время определяемое уставкой срабатыванием реле 5 времени.

Далее работа устройства повторяется по одному из двух описанных вариантов в зависимости от того, прой" дут ли трубы в зоне визирования фоторезистора с разрывом или встык.

Таким образом, в отличие от известного устройства применение дополнительно двух амплитудных селекторов, двух триггеров R-S схемы совпадения И и новых связей между известными элементами и новыми позволяет избавиться от ложных сраба" тываний в средней части трубы и создает условия для индикации труб, движущихся встык, и для получения такой чувствительности метода, при котором четко фиксируются концы труб, движущихся встык, и достаточно точно выявляют концы труб, движущиеся с разрывом, но с факелом. Точность и надежность индикации положения горячих труб и соответственно их концов повышается.

В отличие от известного предлагаемое устройство индикации положения горячих труб обеспечивает увеличение выпуска труб за счет уменьшения простоев оборудования из-за снижения числа сбоев в работе агрегата при прокатке сильно охлажденных участков труб, возникающих из-за нечувствительности известных устройств индикации, путем принудитель" ной подачи сигналов индикации в делительное устройство прорезки труб и за счет точной установки натяжения в редукционном стане для каждой трубы по сигналам устройства индикации положения труб о начале и конце каждой трубы и на этой основе гарантированной прокатки всех труб в.поле минусового допуска по толщине стенки.

Формула изобретения

Устройство индикации положения горячих труб, включающее фоторезистор, выход которого соединен с входом RC-цепочки, два реле времени и логический элемент ИЛИ, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности и надежности индикации, оно снабжено двумя амплипудными селекторами, двумя триггерами и схемой И совпадения, причем входы амплитудных селекторов соединены с выходом RC-цепочки, выход первого амплитудного селектора соединен с

S-входом первого триггера и первым входом логического элемента ИЛИ, выход первого триггера соединен с

1364383

/bi Утг

Составитель A. Сергеев

Редактор В. Бугренкова Техред Л.Сердюкова

Корректор И. Муска

Заказ 6516/7 Тираж 467

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г ° Ужгород, ул. Проектная, 4. входом первого реле времени, выход которого соединен с R-входом первого триггера и с S-входом второго триггера, R-вход которого соединен с выходом логического элемента ИЛИ, а выход второго триггера, являющийся выходом устройства, соединен с входом второго реле времени, выход которого соединен с первым входом схемы И совпадения, второй вход которой соединен с выходом второго амплитудного селектора, а выход — с вторым входом логического элемента

ИЛИ.
