Реферат



Изобретение относится к технологической оснастке сборочного производства и может быть использовано в машиностроении. Цель изобретения - расширение технологических возможностей устройства за счет возможности установки уплотнительных колец, обла

СО(ОЭ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51)4 В 23 Р 19/08

"Я ; л "л); 9F,: ti

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (2 1) 4094377/22-08 (22) 04.08.86 (46) 07.01.88. Бюл. II 1 (71) Всесоюзный научно-исследовательский институт разработки и эксплуатации нефтепромысловых труб (72) Б.А. Григорьев, Е.П. Александрова, В.Н, Пчелкин и В.П. Зебриков (53) 621.757 (088.8) (56) Авторское свидетельство СССР

N - 797866, кл. В 23 P 19/08, 1979. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ВО ВНУТРЕННИЕ КАНАВКИ ДЕТАЛЕЙ (57) Изобретение относится к технологической оснастке сборочного производства и может быть использовано в машиностроении. Цель изобретения— расширение технологических возможностей устройства за счет возможности установки уплотнительных колец, обла1364426 дающих значительными остаточными де- жает движение. При этом ослабевает формациями. При подъеме магазина 6 натяжение троса 16 и упругий кольцевверх толкатель 9 сбрасывает верх- вой деформирующий элемент 14, к котонее заранее деформированное кольцо 7 рому крепится трос 16 и который бла-. в канавку базовой детали-муфты 3. Да- годаря натяжению троса 16 имеет С-облее при нажатии кнопки 20 оправка 13 разную форму, распрямляется и запресопускается вниз до упора в станину 1 совывает окончательно кольцо в канави останавливается, а шток 18 продол- ку муфты 3. 6 ил.

Изобретение относится к технологической оснастке сборочного производства и может быть использовано в машиностроении.

Целью изобретения является расширение технологических возможностей благодаря возможности установки уплотнительных колец, обладающих значительными остаточными деформациями.

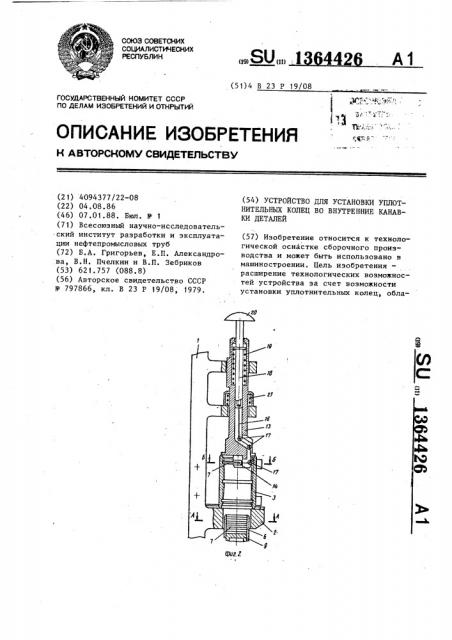

На фиг. 1 показано устройство, общий вид; на фиг. 2 — то же, в начале цикла установки кольца; на фиг. 3 — то же, в конце цикла установки кольца; на фиг. 4 — разрез А-А на фиг. 2; на фиг. 5 — разрез Б-Б на фиг. 2; на фиг. 6 — разрез В-В на фиг.3. Устройство содержит станину 1 со столом 2 для установки на нем базовой детали — муфты 3, и пружинным захватом 4. В направляющих стола 2 и кронштейна 5 размещен магазин 6 с комплектом предварительно деформированных уплотнительных колец 7. Магазин 6 установлен с возможностью возвратно-поступательного перемещения с помощью педали 8. Внутри магазина 6 размещен толкатель 9, связанный с корпусом магазина 6 резьбовым соединением и снабженный штурвалом

10. На наружной поверхности толкателя 9, в его нижней части, выполнены по винтовой линии с шагом, равным высоте кольца 7, и гнезда 11, а на корпусе магазина смонтирован подпружиненный палец 12. Соосно пружинному захвату 4 и магазину 6 в направляющих отверстиях станины 1 установлена оправка 13, нижний конец которой имеет в поперечном сечении С-образную форму, соответствующую форме деформированного кольца 7, и жестко соединен с упругим кольцевым элементом 14, выПосле отжатия пальца 12, поворотом штурвала 10 перемещают толкатель 9 по

30 резьбе вверх, а талкатель 9, в свою очередь, перемещает весь комплект колец 7. Осевое перемещение токателя

9 прекращается в момент западания пальца 12 в очередное гнездо 11, вы35полненное на толкателе 9, при этом верхнее кольцо 7 оказывается вытолкнутым в канавку в муфте 3. После этого педаль 8 отпускают и магазин 6 под собственным весом выходит из муфты 3

40 и возвращается в исходное положение.

Толкнутое расправляется кольцо 7 частично в канавке и при— полненным, например, в виде пластинчатой пружины. К упругому элементу

14 в точке 15, диаметрально противоположной точкам крепления элемента 14, к оправке 13 жестко прикреплен один конец троса 16, другой конец которого через направляющие вращающиеся ролики

17 соединен со штоком 18, снабженным пружиной 19. Верхний конец штока 18

10 выполнен в виде сферической кнопки

20. Оправка 13 подпружинена относительно станины 1 с помощью пружины 21.

Устройство работает следующим об15 разом.

Уплотнительные кольца 7 предварительно деформируют и устанавливают ориентированно в корпус магазина 6 (фиг. 4). Муфту 3 размещают на столе

2 и закрепляют в пружинном захвате 4.

Нажатием педали 8 магазин 6 перемещается вверх до упора в кронштейн, при.этом верхний торец магазина 6 оказывается совмещенным с нижним торцом канавки в муфте 3. Это положение магазина является исходным для подачи кольца в канавку.

13644 обретает С вЂ” образную форму (фиг . 5).

Далее, нажимая на сферическую . кнопку 20 и преодолевая сопротивле5 ние пружины 21, опускают оправку 13 до упора в станину 1, при этом нижняя часть оправки 13 с упругим элементом 14 оказывается введенной во.внутрь находящегося в канавке муфты

3 деформированного кольца 7 (фиг . 5).

При дальнейшем нажатии кнопки 20 перемещается шток 18, при этом ослабляется натяжение троса 16 и упругий элеэлемент 14, распрямляясь, запрессовы- 15 вает кольцо 7 в канавку муфты 3. После снятия нагрузки с кнопки 20 оправка 13 возвращается в исходное положение.

26 а

Формула из о бр е те ния

Устройство для установки уплотнительных колец во внутренние канавки деталей, содержащее загрузочный механизм и имеющую возможность продольного перемещения оправку, в нижней части которой закреплен упругий деформирующий элемент, о т л и ч а ю щ е— е с я тем, что, с целью расширения технологических воэможностей, оправка дополнительно снабжена приводом, связанным с помощью гибкой кинематической связи с упругим деформирующим элементом, который выполнен кольцевым, кроме того, загрузочный механизм выполнен в виде подвижного в продольном направлении магазина с толкателем и установлен соосно с оправкой.
