Составная форма для изготовления центрифугированных изделий из бетонных смесей

Составная форма для изготовления центрифугированных изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства изделий сборного бетона и железобетона и позволяет снизить трудоемкость распалубки. В форме для изготовления центрифугированных изделий из бетонных смесей поддон 3 и поперечное сечение каждого формообразующего отсека выполнены трапецеидальными . Большее основание поперечного сечения формообразующего отсека обращено к поддону 3. 2 ил.

СОЮЗ СОВЕТСКИХ социАлистических

РЕСПУБЛИН (gg 4 В 28 В 21/30

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3973296/29-33 (22) 03.10.85 (46) 07.01.88. Бюл. № 1 (75) В. И. Чехута и В. В. Чехута (53) 666.97.033.,1 7 (088.8) (56) Авторское свидетельство СССР № 103224, кл. В 28 В 21/30, 1954.

Авторское свидетельство СССР № 908605, кл. В 28 В 21/30, 1980.

„.Я0„„1364482 А 1 (54) СОСТАВНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЦЕНТРИФУГИРОВАННЫХ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к области производства изделий сборного бетона и железобетона и позволяет снизить трудоемкость распалубки. В форме для изготовления центрифугированных изделий из бетонных смесей поддон 3 и поперечное сечение каждого формообразующего отсека выполнены трапецеидальными. Большее основание поперечного сечения формообразующего отсека обращено к поддону 3. 2 ил.

1364482

Формула изобретения

Составитель В. Чайков

Редактор И. Николайчук Техред И. Верес Корректор В. Бутяга

Заказ 6311/12 Тираж 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035) Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к производству изделий сборного бетона и железобетона.

Целью изобретения является снижение трудоемкости распалубки.

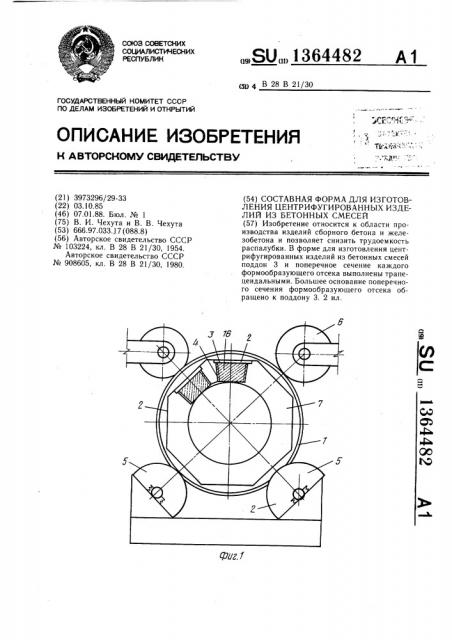

На фиг. 1 схематически изображена составная форма для изготовления центрифугированных трубчатых изделий из бетонных смесей, общий вид в разрезе; на фиг. 2— схема извлечения отформованного изделия.

Составная форма для изготовления центрифугированных изделий из бетонных смесей состоит из расположенных соосно бандажей 1, на параллельных гранях 2 которых смонтированы формообразующие отсеки в виде поддонов 3 и связанных с ними продольных бортов 4. Поддон 3 и поперечное сечение каждого формообразующего отсека выполнены трапецеидальными, причем большее основание поперечного сечения последнего обращено к поддону 3.

Составная форма работает следующим образом.

На посту формования форму устанавливают бандажами 1 на приводные и опорные ролики 5 центрифуги и фиксируют их положение сверху прижимными роликами 6, а затем заполняют формовочные отсеки бетонной смесью, которую распределяют, уплотняют и подвергарт тепловлажностной обработке. После этого производят следующим образом распалубку готовых изделий.

Составную форму для изготовления центрифугированных изделий из бетонных сме сей устанавливают бандажами 1 на катки распалубочного поста, где снимают торцевые крышки 7 формы и выталкивателем 8 выталкивают железобетонное изделие 9 по продольным бортам 4, которые наклонены в сторону продольной оси, что не позволяет изделию 9 выпасть из формы. Выталкиваемое изделие поддерживается в горизонтальном положении при помощи роликоопоры 10, а форма от горизонтального смещения удерживается роликоопорой 11. Конец изделия 9 ложится на тележку 12 и при помощи захвата 13 закрепляется на тележечном транспортере 14. Привод 15 транспортера 14 при помощи трособлочной системы 16 приводит в движение тележки 12, которые с нижнего яруса поднимаются на верхний по направляющим 17. Извлечен10 ное таким образом изделие 9 снимается с тележек 12 транспортера 14.

Выталкиватель 8 и тележечный транспортер 14 возвращаются в исходное положение, а многосекционная форма посредством опорных бандажей 1, приводных 18 и опорных 19 катков (привод условно не показан) поворачивается на заданный угол, и подобным образом производят извлечение второго, затем третьего и так далее изделий.

Чистят и смазывают форму и при помощи тележечного транспортера 14 в форму вводят арматурные каркасы и передают ее на центрифуги.

Составная форма для изготовления центрифугированных изделий из бетонных смесей, содержащая расположенные соосно бандажи, на параллельных гранях внутренней поверхности которых смонтированы формообразующие отсеки из поддонов и связанных с ними продольных бортов, отличаюи аяся тем, что, с целью снижения трудоемкости распалубки, поддон и поперечное сечение каждого формообразующего отсека выполнены трапецеидальными, причем большее основание поперечного сечения последнего обращено к поддону.
