Устройство для направленного раскола камня

Устройство для направленного раскола камня

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки камня, а именно к устройствам для раскола камня, и может быть использовано при изготовлении каменных блоков. Целью изобретения является повышение качества обработки. Поставленная цель достигается тем, что в известном устройстве, содержащем станину 1 с рабочим столом 6, верхний 2 и нижний 4 ножи, расположенные в одной плоскости, ножи шарнирно укреплены на станине, к которой на амортизаторах крепится рабочий стол. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дд4 В 28 D I/32 л

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Ф. BTQPCHOMV СВИДЕТЕПЬСТБУ

< jl7.i< K

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТКРЫТИЙ (21) 4039755/29-33 (22) 24.03.86 (46) 07.01.88. Бюл. № 1 (71) Институт автоматики АН КиргССР (72) О. Д. Алимов, М. Т. Мамасаидов, А. Я. Хохлов и О. 1О. Сирмбард (53) 679.8.953 (088.8) (56) Патент ФP Г № 3122848, кл. В 28 D 1/32, 1981.

ÄÄSUÄÄ 1364489 A 1 (54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОГО РАСКОЛА КАМНЯ (57) Изобретение относится к области обработки камня, а именно к устройствам для раскола камня, и может быть использовано при изготовлении каменных блоков.

Целью изобретения является повышение качества обработки. Поставленная цель достигается тем, что в известном устройстве, содержащем станину 1 с рабочим столом

6, верхний 2 и нижний 4 ножи, расположенные в одной плоскости, ножи шарнирно укреплены на станине, к которой на амортизаторах крепится рабочий стол. 2 ил.

1364489

Формула изобретения

Составитель В. Моисеев

Редактор И. Николайчук Техред И. Верес Корректор В. Бутяга

Заказ 6311/12 Тираж 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к обработке камня, а именно к устройствам для раскола камня, и может быть использовано для изготовления каменных блоков.

Целью изобретения является повышение качества обработки за счет того, что обеспечивается возможность обработки камня различной конфигурации, а также возможность осуществления направленного раскола камня.

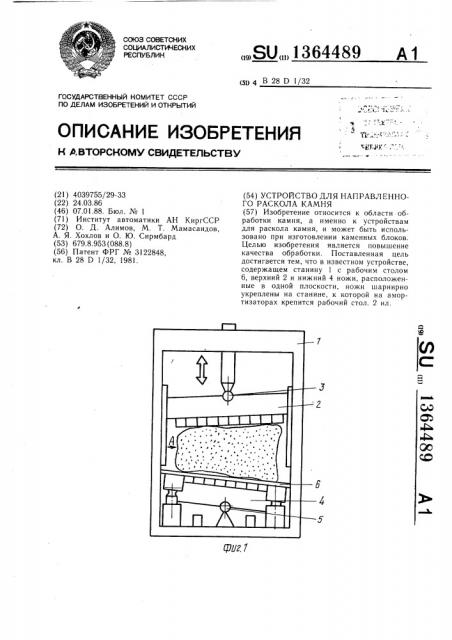

На фиг. 1 показаны основные элементы устройства для направленного раскола камня; на фиг. 2 — вид А на фиг. 1.

Устройство содержит станину 1, верхний нож 2 с шарниром 3, нижний нож 4 с шарниром 5, рабочий стол 6 и амортизаторы

7 с пружинами 8.

Устройство работает следующим образом.

Обрабатываемый камень устанавливается между верхним 2 и нижним 4 ножами на рабочем столе 6. Верхний нож 2, опускаясь вертикально вниз, с некоторым усилием входит в контакт с обрабатываемым камнем и перемещает его вместе с рабочим столом 6 до полного соприкосновения камня с нижним ножом 4, при этом шарниры

3 и 5 обеспечивают адаптацию и надежный

2 контакт ножей 2 и 4 с поверхностью камня. Затем к верхнему ножу 2 прилагается усилие. в результате чего камень раскалывается. В это время рабочий стол б, с помощью амортизаторов 7 с пружинами 8 занимает наиболее благоприятные положения (адаптируется). Таким образом, шарнирная подвески ножей 2 и 4 обеспечивает контакт ножей с обрабатываемым камнем сложной конфигурации по всей линии раскола

10 и обусловливает направленный качественный раскол его, а рабочий стол 6 при этом не воспринимает нагрузки раскола. После раско ла верхний нож 2 поднимается и амортизаторы 7 с пружинами 8 возвращают рабочий стол 6 в исходное положение, а отколотый камень снимают с рабочего стола 6.

Устройство для направленного раскола камня, включающее станину с установленным на ней рабочим столом, верхний и нижний ножи, расположенные в одной плоскости, отличающееся тем, что, с целью повышения качества обработки, ножи шарнирно укреплены на станине, а рабочий стол уста25 новлеи иа ней посредством амортизаторов.
