Крепежный элемент для деревянных конструкций

Крепежный элемент для деревянных конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к крепежным элементам деревянных конструкций, преимущественно окон и дверей. Цель изобретения - повышение прочности соединения крепежного элемента. Крепежный элемент содержит Г-образное основание 1 и прикрепленные к нему шипы. Каждый шип выполнен в виде конуса с пирамидальной вершиной 4 и фланцевой пятой 5. На конусной поверхности шипа выполнены ряды насечек 6 в виде сегментов. Выполненные таким образом шипы имеют повьшгенную продольную устойчивость, а пята 5 придает шипу повышенную опорную устойчивость в зоне прикрепления к основанию 1. 3 ил. /1-/) (Л 00 а: i 35 ifi

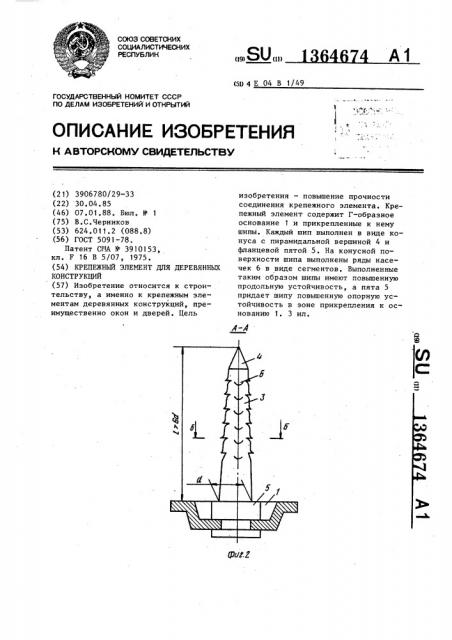

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (191 (11) (5D 4 E 04 В 1/49

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3906780/29-33 (22) 30.04.85 (46) 07.01.88. Бюл. Р 1 (75) В.С.Черников (53) 624.011.2 (088.8) (56) ГОСТ 5091-78.

Патент С!ЧА 9 3910153, кл. F 16 В 5/07, 1975, (54) КРЕПЕЖНЫЙ ЭЛЕМЕНТ ДЛЯ ДЕРЕВЯННЫХ

КОНСТРУКЦИЙ (57) Изобретение относится к строительству, а именно к крепежным элементам деревянных конструкций, преимущественно окон и дверей. Цель изобретения — повышение прочности соединения крепежного элемента. Крепежный элемент содержит Г-образное основание 1 и прикрепленные к нему шипы. Каждый шип выполнен в виде конуса с пирамидальной вершиной 4 и фланцевой пятой 5. На конусной поверхности шипа выполнены ряды насечек 6 в виде сегментов ° Выполненные таким образом шипы имеют повышенную продольную устойчивость, а пята 5 придает шипу повышенную опорную устойчивость в зоне прикрепления к основанию 1. 3 ил.

1364674

1Г

Изобретение относится к строительству, а именно к крепежным элементам деревянных конструкций, преимущественно окон и дверей.

Цель изобретения — повышение прочности соединения крепежного элемента, На фиг. 1 изображен крепежный элемент, общий вид; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — разрез 1п

Б-Б на фиг. 2.

Крепежный элемент содержит Г-образное основание 1 и прикрепленные к нему шипы 2, Каждый шип выполнен так, что запрессовываемое тело 3 в направлении остроконечной вершины 4, выполненной в виде пирамиды, поперечное сечение которой равномерно увеличивающееся к основанию конуса, переходит в фланцевую пяту 5. На конусообразной поверхности запрессовываемого тела 3 выполнены ряды насечек 6, выполненных в форме сегментов.

Выполненные таким образом шипы имеют повышенную продольную устойчивость, а пята 5 придает шипу повышенную опорную устойчивость в зоне прикреп- . ления к .основанию 1.

Удерживающая способность или сцепляемость с древесиной увеличена за счет того, что каждый ряд насечек, идущих к пяте, диаметрально увеличен по отношению к нижележащему ряду, а насечки сцепляются с волокнами материала как вдоль их, так и поперек.

Пирамидальная вершина обеспечивает хорошее рассечение волокон древесины при запрессовке шипов ° Причем длина шипа выполняется не менее его шестикратного диаметра у пяты.

Положительный эффект достигается тем, что предлагаемая конструкция крепежного угольника повышает его плоскостную прочность, надежна для автоматической сборки. По сравнению с известным элементом экономит листовой металл, малогабаритна и эстетична.

Формула изобретения

Крепежный элемент для деревянных конструкций, включающий пластину с шипами, выполненными на одной из ее сторон, отличающийся тем, что, с целью повышения прочности соединения, пластина выполнена Г-образной формы, а шипы — в ниде конуса с фланцевой пятой и пирамидальной вершиной, при этом конусная поверхность шипа выполнена с рядами насечек в виде сегментов, а соотношение длины ши-па с его диаметром- у пяты составляет не менее шести.

1364674

Составитель С.Шашурин

Техред М.Ходанич Корректор Л.Патай

Редактор Н.Рогулич

Заказ 6324/22 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,: Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
