Устройство ударно-вращательного действия

Устройство ударно-вращательного действия

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-ти и позволяет повысить КПД устройства за счет уменьшения длины гидравлических каналов. Устройство включает неподвижны корпус (К) привода вращения с выходным валом 1 и эксцентричным кольцом 2, ударный механизм. В полости еГо К 4 размещены

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ш 4 Е 21 С 3/20

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4032207/22-03 (22) 13.03.86 (46) 07..01.88. Бюл. Я 1 (71) Институт горного дела СО АН СССР (72) А.И,Прокопенко и Н.П.Ряшенцев (53) 622.233.5(088.8) (56) Авторское свидетельство СССР

У 1221337, кл. Е 21 С 3/20, 1984.

Патент Франции У 1187440, кл. Е 21 С 3/20, 1959.

„„SU„„13647 I 2 А1 (54) УСТРОЙСТВО УДАРНО-ВРАЩАТЕЛЬНОГО

ДЕЙСТВИЯ (57) ИзобреФение относится к горной пром-ти и позволяет повысить КПД устройства за счет уменьшения длины гидравлических каналов, Устройство включает неподвижный корпус (К) привода вращения с выходным валом 1 и эксцентричным кольцом 2, ударный механизм. В полости его К 4 размещены

1364712

10 подпружиненная инерционная масса 6 с центральным каналом и привод с двумя подвижными подпружиненными поршнями (П) 8, 9, образующими с К 4 напорную полость 13. Причем К 4 связан с валом

1 и выполнен с направляющим стержнем

10 и плунжером 11, образующими с массой 6 полость t2 взвода, и компенсатором 14 объема. Данные П 8, 9 выполнены с каналами 15, а суммарная площадь П 8, 9 больше рабочей площади полости 12. При вращении вала 1, К 4

Изобретение относится к горной промышленности, а именно к устройствам ударно-вращательного действия для разрушения горных пород и искусственных материалов.

Цель изобретения — повьппение КПД устройства за счет уменьшения длины гидравлических каналов.

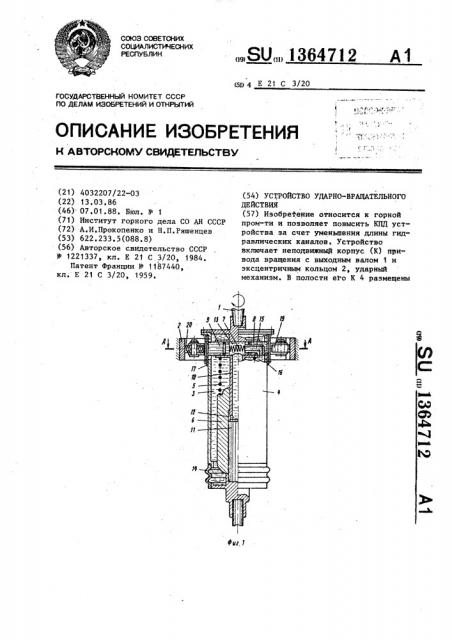

На фиг. 1 дано устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Устройство ударно-вращательного действия содержит привод вращения с выходным валом 1 и неподвижным корпусом, снабженным эксцентричным кольцом 2, ударный механизм, имеющий установленную в полости 3 его корпуса 4 подпружиненную пружиной 5 инерционную массу 6 с центральным ступенчатым каналом, и привод ударного механизма с двумя подпружиненными пружиной 7 поршнями 8 и 9, установленными в корпусе 4 с возможностью осевого перемещения и возможностью взаимодействия с эксцентричным кольцом 2. Корпус 4 ударного механизма выполнен с полым направляющим стержнем

10 и плунжером 11, образующими с инерционной массой 6 полость 12 взво1 да. Поршни 8 и 9 образуют с корпусом

4 напорную полость 13, сообщенную через полость отаржня 10 с полостью

12 взвода. Корпус 4 ударного механизма выполнен с компенсатором t4 объе- . ма, жестко связан с выходным валом 1 привода вращения, а его полости заполнены приводной средой. Поршни 8 и 9 выполнены с каналами 15 для периодического сообщения полости 3 кори П 8, 9 последние обкатывают кольцо 2 и двужутся навстречу друг другу, выталкивая объем приводной среды (ПС) из полости 13 в полость 12. Масса 6 поднимается и при падении давления в полости 12 движется вниз, ударяя по низу К 4. Объем ПС разводит П 8 и 9. При их выдвинутом положении каналы 15 соединяют полости 3 и 13.

Полость 13 получает часть ПС. 3 з.п. ф-лы, 2 ил.

2 ! пуса 4 с напорной полостью 13. Суммарная площадь поршней 8 и 9 выполнена по величине больше величины ра бочей площади полости 12 взвода.

Поршни 8 и 9 уплотнены резиновыми диафрагмами 16 и 17. На внутренней поверхности эксцентричного кольца выполнены уступы 18. Поршни 8 и 9 имеют подшипники 19 и 20.

Устройство работает следующим образом.

При вращении вала 1 привода корпус

4 с поршнями 8 и 9 совершает вращение.При этом: подшипники 19 и 20 об15.катывают неподвижное эксцентричное кольцо 2. При обкатывании уступов 18 поршни 8 и 9 получают осевое перемещение и движутся навстречу друг другу, выталкивая объем приводной среды

20 из полости 13 в полость 12, сжимая при этом пружину 5. Инерционная масса 6 движется вверх (фиг. 1), сжимая ,пружину 5. Когда подшипники 19 и 20 сходят с уступов 18, давление в по-;

25 лости 12 резко падает, инерционная масса 6 движется вниз под действием силы сжатой пружины 5 и наносит удар по нижней части корпуса 4, при этом объем приводной среды из полости 12

З0 возвращается в полость 13 и разводит поршни 8 и 9 с помощью пружины 7.

При колебательном движении поршней

8 и 9 объем 3 корпуса 4 также периодически изменяется., Для компенсации

З5 этих изменений предназначен сильфон 14.

При полностью выдвинутом положении поршней 8 и 9 (фиг. 1) отверстие 15

1364712!

Я-Я

Составитель Е. Столбцов

Техр ед М. Хода нич Корректор С, Черни

Редактор Л.. Лангазо

Заказ 6326/24 . Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 соединяет полость 3 корпуса 4 с полостью 13, при этом полость 13 получает часть объема приводной среды, которая теряется в вотще утечек за время цикла.

Далее цикл повторяется.

Формула изобретения

1. Устройство ударно-вращательного 10 действия, включающее неподвижный корпус привода вращения с выходным валом, ударный механизм, имеющий установленную в полости его корпуса подпружиненную инерционную массу с цент- 16 ральным каналом, и привод ударного механизма с двумя подпружиненными поршнями, установленными с возможностью осевого перемещения, о т л ич а ю щ е:-е с я тем, что, с целью 20 повышения КПД устройства за счет уменьшения длины гидравлических каналов, корпус привода вращения снабжен эксцентричным кольцом, а корпус ударного механизма выполнен с направ- 26 ляющим стержнем и плунжером, обраэующими с инерционной массой полость взвода,,причем поршни установлены в корпусе ударного механизма с возможностью взаимодействия с эксцентричным кольцом и образуют с корпусом ударного механизма напорную полость, сообщенную с полостью взвода, при этом корпус ударного механизма связан с выходным валом привода вращения, а его полости заполнены приводной средой.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что поршень выполйен с каналом для периодического сообщения полости корпуса ударного механизма с напорной полостью.

3. Устройство по п. I о т л ич а ю щ е е с я тем, что суммарная площадь поршней выполнена по величине больше величины рабочей площади полости взвода.

4. Устройство по и. 1, о т л ич а ю щ е е- с я тем, что корпус ударного механизма выполнен с компенсатором объема.
