Реферат



Изобретение относится к измерительной технике и позволяет повысить надежность устр-ва при сохранении его продольных габаритов. На бункере установлены передвижные затворы, взаимодействующие с питателями. На раме каждого из питателей шарнирно закреплены шины, воздействующие на ролики конечных выключателей при открывании затвора бункера. Шина выполнена в виде пластины с продольными бортами со стороны рабочей поверхности , вдоль которой размещена пружинная перегородка, отогнутая одним концом к одному из бортов, а другим концом закрепленная со стороны взаимодействия шины с роликом выключателя электромагнита. При открывании затвора один из электромагнитов обесточивается . Ролик привода управления входит в выемку затвора до упора в вертикальный выступ. Через открытое выпускное отверстие сыпучий материал подается на ленточный конвейер. 9 ил. СЛ

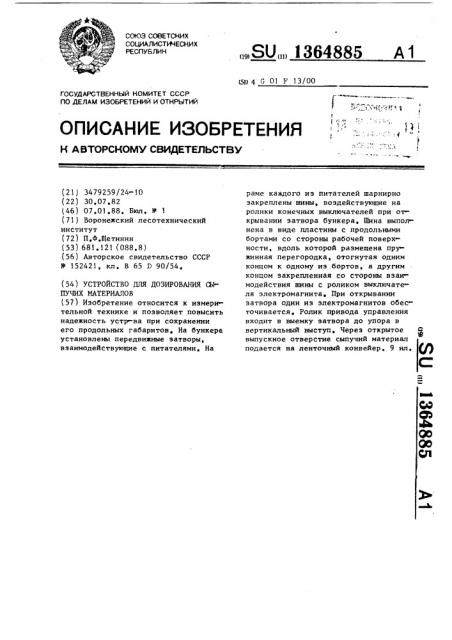

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1364885 А1 (5Н 4 G 01 F !3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3479259/24-10 (22) 30 ° 07,82 (46) 07.01 ° 88. Бюл, HI 1 (71) Воронежский лесотехнический институт (72) П,Ф.Щетинин (53) 681,121 (088,8) (5e) Авторское свидетельство СССР

NI !52421, кл. В 65 D 90/54 ° (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ CbI

ПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к измерительной технике н позволяет повысить надежность устр-ва при сохранении его продольных габаритов ° На бункере установлены передвижные затворы, взаимодействующие с питателями, На раме каждого из питателей шарнирно закреплены шины, воздействующие на ролики конечных выключателей при открывании затвора бункера, Шина выполнена в виде пластины с продольными бортами со стороны рабочей поверхности, вдоль которой размещена пружинная перегородка, отогнутая одним концом к одному иэ бортов, а другим концом закрепленная со стороны взаи модействия шины с роликом выключате» ля электромагнита, При открывании затвора один иэ электромагнитов обес точивается, Ролик привода управления входит в выемку затвора до упора в вертикальный выступ. Через открытое выпускное отверстие сыпучий материал подается на ленточный конвейер. 9 ил.

13648

Изобретение относится к доэаторам и может быть использовано при выгрузке сыпучего материала из бункеров.

Цель изобретения - повышение надежности работы при сохранении продольных размеров.

На фиг ° 1 представлена подбункерная галерея с видом сбоку на передвижные питатели и затворы бункера 10 (шины питателей и конечные выключатели, укрепленные на бункере, не показаны), продольный разрез;на фиг.2— разрез А-А на фиг.l; на фиг,3 - разрез Б-Б на фиг.l; на фиг ° 4 и 5— 15 подбункерная галерея с видом сбоку на шины питателей и конечные выключатели (другие элементы конструкции изображены упрощенно), продольные разрезы; на фиг,6 - вид В на фиг,2; на 20 фиг ° 7 - вид Г на фиг.6; на фиг,8шина, взаимодействующая с конечным выключателем при ходе питателя "вперед" (при открывании затвора бункера) поперечный разрез; на фиг.9 — положе25

II ll ние шины при ходе питателя назад (при закрывании затвора бункера).

На бункере l, включающем выгрузоч- нае окно 2, установлены на направлян щих передвижные затворы 3 с вертикаль

30 ными выступами 4, С затворами 3 выгрузочных окон 2 взаимодействуют питатели 5, снабженные приводом 6 управления затворами 3 бункера, 1

Питатели перемещаются на катках по рельсовым направляющим, На раме каждого из питателей 5 (фиг,4 и 5) шарнирно укреплены шины 7 и 8, одна из которых служит для воздействия Hà 40 ролики 9 и 10 конечных выключателей

51 12 при открывании затвора бункера питателей слева направо, а другая— для воздействия на ролики 13 и 14 конечных выключателей 15 и 16 при открывании затвора справа налево, Ролики

9, 10, 13 и 14 с конечными выключателями 11 12, 15 и !6 закреплены на бункере 1 ° Привод 6 управления затворами 3 бункера 1 (фиг.l) состоит иэ оси 17, на которой шарнирно установлены двуплечие рычаги 18 и 19 (поворачиваются вокруг оси независимо друг от друга), снабженные на одном конце роликами 20, а на другом - противове- 55 сами 21, служащими для поднятия роликов 20 при выключеHHH электромагнита

22 ° Посредством гибких тяг, огибающих блоки, укрепленные на раме пита85 2 теля, рычаги 18 и 19 со стороны роликов 20 соединены с сердечником электромагнита 22 привода 6.

Шина 7 (8) (фиг ° 6 и 7) представляет собой металлическую пластину с продольными бортами 23 со стороны рабочей поверхности для исключения схода с них роликов 9 и 10 конечных выключателей 11 и 12 (соответственно роликов !3 и 14 конечных выключателей 15 и 16) ° Шина 7 (8) связана при помощи жестких, регулируемых по длине стержней 24 с шайбами 25, Последние насажены свободно на стержень 26, который жестко соединен с кронштейнами 27 ° Благодаря этому шина 7 (8) может ограничено поворачиваться вокруг стержня 26, что позволяет ей отклоняться под действием выключателя, Для возвращения отклоненной в сторону шины 7 (8) в исходное положение служат пружины 28 °

Передняя часть 29 шины 7 (8) имеет наклон вверх для беспрепятственно го наезда на ролики 9 и 10 (13 и 54) конечных выключателей 11 и 12 (15 и

16). Вдоль рабочей поверхности шины размещена пластинчатая пружинная перЕгородка 30, один конец у которой ото-. гнут к одному из бортов и свободно упирается в него, а другой конец перегородки 30 закреплен со стороны взаимодействия шины с роликом выклю» чателя электромагнита, т,е, на передней части шины. На передней части шины выполнен уступ величиной h абра зующий на шине короткий и длинный участки, .Пружинная: перегородка 30 служит для перевода ролика 9 (13) конечного выключателя l! (15) с длинного участка шины на короткий ее участок, что происходит при движении

11 11 шины вместе с дозатором назад, т.е. при закрывании затвора, Шина 7 (8) отжимается пружиной 31 в наклонное, нерабочее положение ° Для установки шины в вертикальное рабо,чее положение служит электромагнит 32, установленный на раме питателя 5, Сердечник электромагнита 32 соединен с кронштейном 27 шины посредством канатика 33, огибающего блок 34, 1

Конечные выключатели 11 и 15 (обо. значены КВ 1 на фиг ° 4 и 5) включены в цепь тока электромагнита 22 рабочего (взаимодействующего с затвором) привода 6 и в цепь тока привода пи1364885 тателя 3. При воздействии шины 7 (8) на конечный выключатель ll (15) обрабатываемого затвора происходит обесточивание электромагнита 22 рабочего привода 6 и пуск в ход питателя 5 °

Конечные выключатели 12 и 16 (обозначены КВ 2 на фиг.4 и 5) включены в цепь тока привода ходовой части питателя. При воздействии шины 7 (8) 10 на конечный выключатель 12 (16) обрабатываемого затвора происходит остановка питателя.

Дополнительно обозначены на чертежах (фиг,l, 6 и 7) расстояние à меж15 ду роликом 20 рабочего (открывающего затвор) рычага и вертикальным выступом затвора 2 н момент выключения электромагнита 22 привода 6; расстояние (зазор) Ь между роликом 20 нера- 20 бочего при ходе "вперед" рычага при» вода 6 и другим вертикальным выступом затвора 2; расстояние а-Ь, на которое затвор был бы сдвинут в сторону (по ходу питателя) от первоначального ис- 25 ходного положения в конце закрывания затвора (применительно к известному устройству) из-за того, что, исходя иэ условия обеспечения надежности эксплуатации комплекса "передвижной питатель - затворы бункера", требуеч ся предварительное выключение элект» ромагнита 22, т,е. до начала открывания затвора, Величину уступа 11 выбирают ?1 = 35

= а — Ь.

Дозатор работает следующим образом (рассматривается один из двух возможных случаев, а именно, когда обрабатываемый затвор открывается пи 40 тателем слева направо).

Перед началом движения питателя 5 к обрабатываемому затвору 3 бункера 1 подается напряжение на конечные вы»- 45 ключатели 11 и 12 этого затвора, Электромагниты 22 обоих приводов 6

Управления затворами бункера включены в цепь тока. Ролики 20 рычагон 18 и

19 приводов 6 опущены и не препятст вуют движению питателя 5 под затворами вдоль подбункерной галереи. Элекч ромагнит 32 шины 7 также включен, шина посредством канатика 33. огибаю щего блок 34, установлена в вертикалв-55 ное положение. Напряжение на конечные выключатели других затворов не подано, поэтому воздействие шины 7 на них не вызывает при движении дозатора обесточивания электромагнитон 22 обоих приводов 6. Шина 8 находится н наклонном, нерабочем положении(фиг.2), При воздействии шины 7 на ролик 9 конечного выключателя !l (КВ !) отклоняется нниз рычаг последнего, что приводит к размыканию его контактов, Обесточинается электромагнит 22 первого по ходу питателя привода 6 управления . затворами 3 и бункера

Под действием контргрузов 21 концы с роликами 20 рычагов 18 и 19 этого механизма поднимаются на ходу питателя.

Электромагнит 22 другого привода 6 остается включенным в цепь тока до конца открывания обрабатываемого затвора, Обесточивание электромагнита 22 первого по ходу питателя 5 привода 6 происходит в момент, когда его.передний ролик 20 отстоит от вертикального выступа затвора 3 на расстоянии а. Одновременно с этим пускается в ход питатель 5 °

Передний ролик 20 привода 6 входит в выемку затвора 3. Коснувшись последнего, ролик 20 катится по днищу снизу до момента упора в вертильный выступ

4, Задний ролик 20 привода 6 также входит в выемку затвора. После упора переднего ролика 20 в вертикальный выступ затвора зазор между задним ро« ликом и другим вертикальным выступом затвора равен минимальному расстоянию b, необходимому для беспрепятственного опускания нерабочего рычага привода 6, После упора переднего ролика 20 в вертикальный выступ обрабатываемого затвора начинается совместное перемещение питателя и затвора. Оно продолжается до момента воздействия шины 7 на ролик 10 конечного выключа-теля 12 (КВ 2) аналогично тому, как это изображено на фиг ° 5 для шины 8, когда затвор открывается питателем справа налево, Размыкаются контакты конечного выключателя 12 и обесточивается двигатель ходовой части питателя, который останавливается. Вы» пускное отверстие бункера открыто полностью, питатель вращается и подает сыпучий материал на ленточный конвейер, На время дозирования электромагнит 22 другого привода 6 может быть выключен оператором или автомагически, 1364885

При открывании затвора 3 ролик 9 конечного выключателя 11 отжимает свободный конец пружинной перегородки 30, движущейся вместе с питателем

7 шины, который после этого снова возвращается в исходное положение, Шина 7 и питатель 5 продолжают движение "вперед". Ролик 9 в опущенном его положении по прежнему находится на длинном участке шины 7, продолжаю щемся за пружинной перегородкой 30 °

По сигналу о прекращении доэирования производят пуск питателя 5 в обратном направлении (ход назад ). 15

Перед этим шунтируют на время пуска контакты конечного выключателя 12 (КВ 2), которые разомкнуты из-эа воздействия шины 7 на его ролик 1О,После прекращения этого воздействия контак- 20 ты конечного выключателя 12 замыкаются, Цепь тока минует шунт, Питатель продолжает движение "назад, при этом он в начале на величину зазора Ь движется без затвора, который остает- 25 ся неподвижным, Движение питателя совместно с затвором "назад" начинается с момента упора переднего по ходу дозатора ролика 20 в соответствующий ему вертикальньш выступ затвора 2, 30

Движущаяся "назад" вместе с дозатором шина 7 касается свободным концом своей пружинной перегородки 30 ролика 9 конечного выключателя 11, В результате этого шина отклоняется в сторону от своего первоначального по ложения (фиг,9). Ролик 9 конечного выключателя 11 оказывается на ее коротком участке. Когда прекращается воздействие этого участка шины 7 на ролик 9, рычаг конечного выключателя занимает исходное положение, в результате чего замыкаются контакты конечного выключателя и происходит вклвчение электромагнита 22 привода 6. 45

Концы с роликами 20 рычагов 18 и 19 опускаются и выходят из взаимодействия с обрабатываемым затвором 3.

Благодаря тому, что второй участок шины 7 короче первого на длину а-Ь. 50 затвор 3 оказывается в исходном положении к моменту своей остановки.т.е. в том положении, которое он занимал до момента открывания затвора, что упрощает маневры питателя и обеспечивает надежную работу, Дозатор 3 с опущенными роликами 20 продолжает движение вдоль подбункерной галереи до момента его остановки оператором или автоматически, I

При открывании затвора дозатором справа налево процесс работы анало гичен описанному, Формула изобретения

Устройство для дозирования сыпучих материалов, содержащее бункер с выгрузочным окном, установленный на размещенном под ним питателем затвор с приводом, выполненным в виде установленнь1х с возможностью взаимодействия с соответственными вертикальными выступами затвора по крайней мере двух роликов, закрепленных на одних концах соответствующих двупле чих рычагов, связанных с сердечником электромагнита, другие концы которых снабжены противовесом, и шину, установленную на передвижном питателе с возможностью взаимодействия с роли ками выключателя электромагнита, за» крепленными на бункере, о т л и ч а ю щ е е с я reM, что, с целью повыше» ния надежности при сохранении продольных габаритов, шина установлена с возможностью ограниченного поворота относительно ролика выключателя электромагнита и выполнена в виде пластины с продольными бортами со стороны рабочей поверхности, вдоль которой размещена пружинная перегородка, один конец которой отогнут к одному из бортов, а другой конец пружинной перегородки закреплен со стороны взаимодействия шины с poJIHKoM Выключателя электромагнита, причем со стороны другого борта на этом конце шины выполнен уступ величиной h =- a — Ь, где а — расстояние между первым по ходу питателя роликом затвора и его вертикальным выступом при отключенном электромагните, Ь вЂ” зазор между другим роликом затвора и его другим вертикальным выступом.

1364885

1364885

1364885

1364885

1364885

А-А
