Образец для ультразвукового контроля

Образец для ультразвукового контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразрушающего контроля. Целью изобретения является расширение функциональных возможностей за счет определения затухания и скорости распрост-7 го ранения ультразвука в переходной зоне, Н образец в виде треугольной призмы, ныполне}1ной из материала с покрытием так, что переходная зона между основным материалом и покрытием и размещенные в ней в основном металле и покрытии отражатели параллельны основакию призмы, в процессе контроля с боковой поверхности призмы, наклонной к,ее основанию под углом,равным углу ввода ультразвука в призму,через разные точки ввода излучают ультразву 4овые колебания и принимают отраженные от отражателей эхосигн алы, измеряют их амплитуду и время распространения и рассчитывают затухание и скорость распространения ультразвука , заменяя участок пути с известными акустическими свойствами на участок с неизвестными акустическими свой ствами при постоянной базе измерения. 1 ил. g (Л 9д 4 :о в / //

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (5i) G 01 N 29/00 - ".:ИСАЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3943026/25-28 (22) 19.08.85 (46) 07,01.88. Бюл, N 1 (71) Предприятие "Южтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей (Союзтехэнерго (72) В,И. Радько и И ° П. Якубович (53) 620.179.16(088.8) (56) Соединения сварные и наплавки оборудования атомных электростанций.

Методы ультразвукового контроля. Отраслевой стандарт ОСТ 108.004.108-80.—

M.: НПО ЦНИИТМАШ, 1980, с. 69. (54) ОБРАЗЕЦ ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ (57) Изобретение относится к области нераэрушающего контроля. Целью изобретения является расширение функциональных возможностей за счет определения затухания и скорости распространения ультразвука в переходной зоне °

В образец в виде треугольной призмы, выполненной из материала с покрытием так, что переходная зона между основным материалом и покрытием и размещенные в ней в основном металле и покрытии отражатели параллельны оснопавию призмы, в процессе контроля с боковой поверхности призмы, наклонной к ее основанию под углом, равным углу ввода ультразвука в призму,через разные точки ввода излучают ультразвуковые колебания и принимают отраженные от отражателей эхосигналы, измеряют их амплитуду и время распространения и рассчитывают затухание и скорость распространения ультразвука, заменяя участок пути с известными акустическими свойствами на участок с неизвестными акустическими свой- С ствами при постоянной базе измерения.

1 ил.

1364971

Изобрет»ние относится к области неразрушающего контроля и может быть использовано для определения акустических параметров, например, переход6 ной зоны материалов с покрытиями.

Целью изобретения является расширение функциональных возможностей за счет определения затухания и скорости распространения ультразвука в переходной зоне.

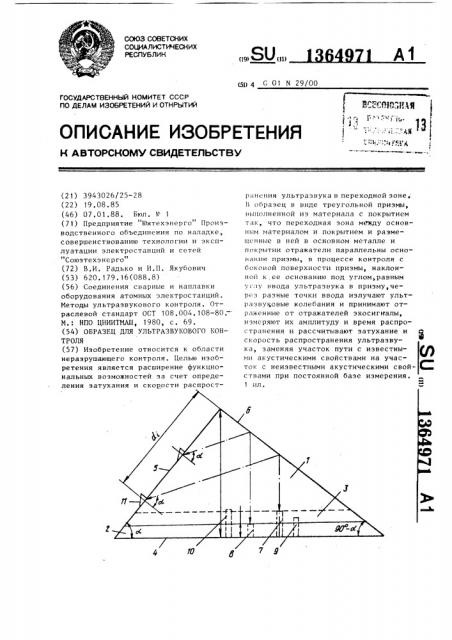

На чертеже изображена схема,иллюстрирующая определеHHp затухания и скорости распространения ультразвука с помощью образца для ультразву- 15 кового контроля.

На г.хем» показаны образец для ультразвукового контроля в виде треугольной призмы высотой Н, выполненной из основного металла 1, плакирующего по- 20 крытия 2 и переходной зоны 3, параллельной основанию 4 призмы с боковыми гранями 5 и 6, наклоненными к основанию 4 соответственно под углом к, равным углу ввода ультразвука в о призму, и под углом (90 — о ), и двумя другими гранями, параллельными одна другой и перпендикулярными основанию 4, и с идентичными отражателями

7-10 в основном металле 1, покрытии 30

2 и переходной зоне 3, размещенными параллельно основанию 4 на разном заданном расстоянии h от него и выполненными в виде плоскодонных отверстий, и ультразвуковой преобразователь 11, размещенный на боковой грани

5 призмы. Причем расстояния d; oT o6щего ребра граней 5 и 6 до них и расположение отражателей 7-10 относительно граней 5 и 6 выбирают из 40 условия

d; sins + Н вЂ” h; = const, где i = 1,2,3,...,n — порядковый но- 4 мер отражателя.

Данное условие обеспечивает равенство расстояний от точек-ввода ультразвука до соответствующих отражателей, измеренное по пути распространения центрального луча излучаемых в процессе контроля ультразвуковых колебаний.

Количество и отражателей в призме зависит от толщины переходной зоны 3 и HpHJIp.l ающих к нему участков основного металла 1 и покрытия 2, требуемого интгрн» |а изм:рений и раэрешающей способности используемой аппаратуры.

Образец используют следующим образом.

Ультразвуковой преобразователь 11, тарированный совместно с дефектоскопом (не показан), например по стандартному образцу, устанавливают на боковую грань 5 призмы и через точку ввода ультразвука излучают в призму ультразвуковые колебания, которые, распространяясь в призме, последовательно отражаются от боковой грани 6, отражателя 7 и боковой грани 6 и принимаются ультразвуковым преобразователем 11. Измеряют амплитуду и время распространения принятых сигналов.

Излучая ультразвук в призму через другие точки ввода, производят измерение амплитуд и времени распространения эхосигналов от других отражателей. Выбор расстояний от точек ввода ультразвука до соответствующих отражетелей постоянным из предлагаемого условия позволяет непосредственно по изменению измеряемых величин оценить, в каком слое материала (основном металле, переходной зоне или покрытии) находится рассматриваемый отражатель и как меняются при этом затухание и скорость распространения ультразвука. По мере смещения отражателя из основного металла в переходную зону и в самой зоне значения измеряемых параметров изменяются,причем начало и окончание их изменения определяют положение границ переходной зоны и ее толщину.

Значения затухания и скорости распространения ультразвука для различных слоев материала можно рассчитать по измеренным величинам амплитуды и времени и известным расстояниям от отражателей до основания призмы, используя метод замещения — постепенную замену участка пути с известными акустическими свойствами на участок с неизвестными акустическими свойствами при постоянной базе измерений.

Таким образом, образец для ультразвукового контроля обладает более широкими функциональными возможностями эа счет ойределения затухания и скорости распространения ультразвука.

Ф о р м у л а и э о б р е т е н и я

Образец для ультразвукового контроля наклонным преобразователем пе1364971

sin g, + Н вЂ” h; const, 15 где h, — расстояния между ос

Составитель М. Андреева

Техред Л.Сердюкова

Корректор И. Эрдейи

Редактор II. .Гунько

Заказ 6591/37

Подписное

Тираж 847

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113()35, 1 1осква, Ж-35, Раушская наб., д. 4/5

Произвол< гHE. íío-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 реходных зон материалов с плавным из— менением акустических свойств, выполненный иэ контролируемого материала в виде призмы высотой Н с двумя параллельными гранями, перпендикуляр— ными ее основанию, и отражателем так, что переходная зона между основным материалом и покрытием и размещенный в ней отражатель параллельны основанию призмы, о т л и ч а lo ù и и с я тем, что, с целью расширения функциональных воэможностей за счет определения затухания и скорости распространения ультразвука в переходной зоне, образец снабжен по меньшей мере еще одним идентичным первому отражателем, размещенным в переходной зоне параллельно первому отражателю,приэма выполнена треугольной с первой и второй боковыми гранями, наклоненными к основанию соответственно под углом oL равным углу ввода ультра5 о звука в призму, и углом (90 — ), а расстояния d, от общего ребра боковых граней призмы до точек ввода ультразвука на ее первой боковой

10 грани и расположение отражателей относительно боковых граней призмы выбраны из условия нованием призмы и отражателями;

i=1 2. ..п — порядковый номер отражателя °
