Реферат



Изобретение относится к химической и нефтеперерабатывающей технике и может быть применено при управлении электродвигателями, электропневмоклапанами, электронагревателями , осветительными приборами и т.п. Целью изобретения является повышение эксплуатационных характеристик устройства. Поставленная цель достигается за счет того, что оно содержит источник напряжения питания 1 , исполнительные механизмы 2 и 3, каждый из которых состоит из замыкающего контакта 4 и обмотки управления 5, блоки управления 6 и 7 по одному на каждый исполнительный механизм, имеющие замыкающие контакты 8 и размыкающие контакты 9. Устройство также содержит общие на все каналы управления кнопку Стоп 13 и кнопку Пуск 10, а также диоды 1 I. и 12 по , одному на каждый исполнительный механизм 2 или 3. Такое вьшолнение устройства позволяет общим кнопкам Стоп и Пуск выполнять функции управления исполнительными механизмами, а блокам управления - только функции выбора их. Это позволяет уменьшить количество кнопок Стоп и Пуск, т.е. управляющих элементов, и тем самым улучшить читаемость панели управления устройства. 1 ил. сл 00 ел о сл ND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1365052 А 1!

su n С 05 В 21/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4087895/24-24 (22) 04. 07. 86 . (46) 07.01,88. Бюл. М9 1 (72) Д.Я. Синельников (53) 62-50(088.8) (56) Техника проектирования систем автоматизации технологических процессов. Справочник-пособие под ред.

Шипетина Л.И. ° Машиностроение, 1976, с.79, рис. IV.21а.

Там же, с. 81, рис. IV.23а. (54) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО РУЧНОГО УПРАВЛЕНИЯ (57) Изобретение относится к химической и нефтеперерабатывающей технике и может быть применено при управлении электродвигателями, электропневмоклапанами, электронагревателями, осветительными приборами и т.п. Целью изобретения является повышение эксплуатационных характеристик устройства. Поставленная цель достигается эа счет того, что оно содержит источник напряжения питания 1, исполнительные механизмы 2 и 3, каждый из которых состоит из замыкающего контакта 4 и обмотки управления

5, блоки управления 6 и 7 по одному на каждый исполнительный механизм, имеющие замыкающие контакты 8 и размыкающие контакты 9. Устройство также содержит общие на все каналы управления кнопку "Стоп" 13 и кнопку

"Пуск" 10, а также диоды 11 и 12 по, одному на каждый исполнительный механизм 2 или 3. Такое выполнение устройства позволяет общим кнопкам

"Стоп" и "Пуск" выполнять функции управления исполнительными механизмами, а блокам управления — только функции выбора их. Это позволяет уменьшить количество кнопок "Стоп" и "Пуск", т.е. управляющих элементов, и тем самым улучшить читаемость панели управления устройства. 1 ил.

1365052

Изобретение относится к химической и нефтеперерабатывающей технике и может быть применено при управлении электродвигателями, электропневмокла— панами, электронагревателями, осветительными приборами и т.д.

»!елью изобретения является повышение эксплуатационных характеристик устройства за счет улучшения читаемости оператором его панели управления.

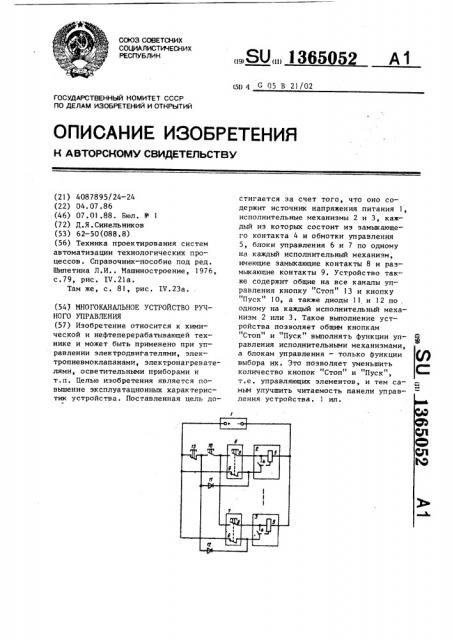

На чертеже приведена принципиальная электрическая схема устройства.

Устройство содержит источник 1 на— пряжения питания, исполнительные ме ханизмы 2 и 3, каждый из которых содержит замыкающие контакты 4 и обмот— ку 5 управления, блоки 6 и 7 управления, каждый из которых содержит замы— кающие контакты 8 кнопки управления и раэмыкающие контакты 9, замыкающие контакты 10 кнопки "Пуск", диоды 11 и 12, размыкающие контакты 13 кнопки Стоп .

Устройство работает следующим об— разом °

Для включения исполнительного механизма 2 замыкают замыкающие контакты 8 кнопки управления блока 6 управления и замыкающие контакты 10 кнопки "Пуск . Напряжение питания от источника 1 напряжения питания через размыкающий контакт 13 кнопки "Стоп" замыкающий контакт 10 кнопки "Пуск" и замыкающий контакт 8 блока 6 управления поступает на обмотку 5 уп— равления исполнительного механизма 2.

Он срабатывает и замыкает свои замы— кающие контакты 4. Формируется вторая линия питания обмотки 5 управления исполнительного механизма 2, содержащая источник 1 напряжения питания, размыкающие контакты 13 кнопки

"Стоп", диод 11, замыкающие контакты

4 исполнительного механизма 2.

Размыкают замыкающие контакты 10 кнопки "Пуск" и замыкающие контакты

8 кнопки управления блока 6 управления ° При этом в блоке 2 управления раэмыкающие контакты 9 замыкаются.

Формируется третья линия питания обмотки 5 управления исполнительного механизма 2, содержащая источник 1 напряжения питания, размыкающий контакт 9 блока 6 управления, замыкающий контакт 4 исполнительного механизма 2, При этом исполнительный ме5

1О

1r

3С

45 ханизм 2 сохраняет заданное ему включенное состояние, а блок 6 управления и замыкаю»»»ие контакты !О кнопки Пуск находятся в исходном состоянии.

Выключение исполнительного механизма 2 производится размыканием размыкающих контактов 13 кнопки "Стоп" и размыканием замыкающих контактов

9 блока 6 управления.

Указанные действия приводят к от— ключению напряжения питания от обмотки 5 управления исполнительного механизма 2. Он выключается. Его замыкающий контакт 4 размыкается. Исполнительный механизм 2 сохраняет заданное ему выключенное состояние, а блок 6 управления и замыкающие контакты 10 кнопки Пуск" находятся в исходном состоянии.

Управление остальными исполнительными механизмами 3 осуществляется аналогичным образом. Таким образом исполнительные механизмы 2 и 3 могут находиться в любых состояниях Включено" или "Выключено" независимо друг от друга.

Указанное выполнение предлагаемого устройства позволяет кнопкам

Стоп и "Пуск выполнять функции управления исполнительными механизмами, а блокам управления — только функции выбора их, что поэволяе г уменьшить в два раза количество управляющих элементов, так как на каждый исполнительный механизм в известном устройстве требуется два блока управления, а на каждый исполнительный механизм в предлагаемом устройстве приходится один блок управления.

Это позволяет улучшить читаемость панели управления устройства, а значит повысить удобство работы оператора на устройстве.

Формула изобретения

Многоканальное устройство ручного управления, содержащее ис точник напряжения питания, подключенный пер— вым выходом к первому выводу размыкающих контактов кнопки "Стоп" и N каналов управления, каждый из кото— рых сосTGHT из замыкающих контактов кнопки управления, замыкающих контактов и обмотки управления, первые выводы которых соединены между собой, 1365052
