Изобретение относится к электротехнике , в частности к балластным дросселям д,пя газоразрядных ламп. Цель изобретения состоит в снижении массы устройства и упрощении технологии изготовления. Устройство содержит катушки, шихтованный магнитопровод, состояпшй из двух стержней 3 и двух ярем 4 с немагнитными зазорами между ними. Пластины стержней 3 выполнены в форме равнобедренной трапеции, пластины ярма 4 имеют в средней части форму прямоугольника, к которому примыкают с обеих сторон два наклонных в сторону катушек параллелограмма . В каждую катушку запрессованы стержень и часть ярм. Выполнение ярм с наклонными выступающими частями обеспечивает снижение массы магнитопровода и упрощение технологии изготовления устройства. 6 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 Н 01 F 37/00 27/24

}КЕСИЮЗ}1 П

13 „ ",, /gal„ Я01 Z1 <

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 ) ) 4082691/24-07 (22) )5.05.86 (46) 07.01.88. Бюл. 11 1 (71) Всесоюзный научно-исследовательский проектно-ко с1рукчорский и технологический светотехнический институт (72) В.В. Домайн, Т.В. Домайн и Г.А. Сарычев (53) 62 ) 1.ii4? .1 43 088. 8 ) (56) Пател1 ермании 1Ф 526175, кл.- 21 d 55, 1927. (54) БАЛ. 1АСТНЫЙ ДРОССЕДЬ ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМ11 (57) Изобретение относится к электротехнике, в частности к балластным дросселям для газоразрядных ламп.

Цель изобретения состоит в снижении

„„SU„1 65151 А1 массы устройства и упрощении технологии изготовления, Устройство содержит катушки, шихтованный магнитопровод, состоящий из двух стержней 3 и двух ярем 4 с немагнитными зазорами между ними. Пластины стержней 3 выполнены в форме равнобедренной трапеции, пластины ярма 4 имеют в средней части форму прямоугольника, к которому примыкают с обеих сторон два наклонных в сторону катушек параллелограмма. В каждую катушку запрессованы стержень и часть ярм. Выполнение ярм с наклонными выступающими частями обеспечивает снижение массы магнитопровода и упрощение технологии изготовления устройства.

6 ил.

1365151

Изобретение относится к электротехнике, в частности, к балластным дросселям для газоразрядных ламп.

Целью изобретения является снижение массы устройства и упрощение технологии изготовления .

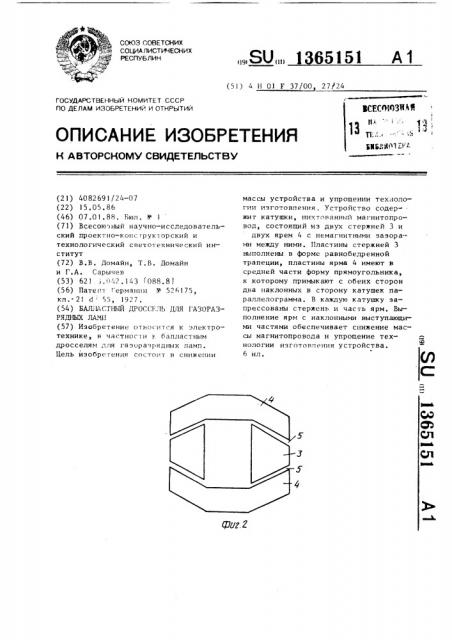

На фиг. 1 представлен балластный дроссель, общий нид; на фиг. 2 магнитопровод, выполненный из пластин, полученных путем их раскроя при беэотходной штамповке, общий вид; на Фиг.3-5 — карты раскроя пластин; на фиг. 6 — способ набора стержня пластинами прямоугольной формы.

Дроссель содержит катушки 1, пластинчатый магнитопровод 2, состоящий из днух стержней 3 и двух ярм 4 с четырьмя немагнитными зазорами 5 между ними. В каждую катушку запрессован стержень 3 и часть ярма 4.

Пластины ярм 4 и стержней 3 получены путем безотходной штамповки.

При штамповке с использованием карты раскроя на фиг. 3 пластины стержня имеют форму равнобедренной трапеции с углом при большем основании

60, а при использовании карты раскроя на фиг. 4 угол может быть любым.

Еще одним способом изготовления стержня трапецеидальной Формы служит его набор разнонысокими пластинами прямоугольной формы, как это показано на фиг. 6. В принципе, при наборе стержня 3 такими пластинами можно получить любую форму кривой его боковой стороны .

Кроме того, ввиду небольших размеров и достаточно простой формы стержень 3 можно изготанливать из металлокерамики, также придавая его боковой стороне любую форму. При этом ярма изготавливаются из стальных пластин, как и н предыдущих случаях.

Пластины ярм 4 в средней части имеют форму прямоугольника, к которому с обеих сторон примыкают два наклонных н стороны катушек параллелограмма, Их штамповка производится с использованием карты раскроя на фиг. 5 ..

В случае набора стержня прямоугольными пластинами и получения при этом любой формы кривой его боковой стороны, примыкающей через зазор к наклонной части ярма, ее форма идентична кривой стороны стержня.

Штамповка пластин стержней 3 и ярма 4 производится обычными струбными штампами, которые используются для изготовления прямоугольных пластин с изменением лишь формы линии струба.

Сборка дросселя произнодится следующим образом.

В каркас катушки 2 свободно вставляется стержень 3, который в процессе намотки катушки прочно обжимается. Намотка провода на каркас со вставленным в него стержнем 3 в

15 данном случае возможна, так как меньшее основание трапецеидального стержня 3 примерно на две трети меньше высоты катушки 2, и поэтому держатель намоточной машины прочно фикси20 рует каркас при намотке.

С одной стороны намотанных катушек 2 с запрессованными в них стержнями 3 через технологическую прокладку запрессовывается ярмо 4, с проти>В воположной стороны катушек 2 запрессовывается второе ярмо 4 таким образом, чтобы величина немагнитного зазора 5 между ним и стержнем 3 обеспечивала необходимую электрическую

30 настройку дросселя, т.е. величину тока и напряжение на нем в рабочем режиме.

Запрессовка элементов магнитопровода дросселя с последующей пропнткой склеивающим составом исключает необходимость применения специальных деталей для их крепежа в одно целое.

Кроме того, немагнитные зазоры 5, находясь внутри катушек 2, снижают

40 поля рассеяния магнитного потока, а слеДовательно, улучшают электротехнические характеристики дросселя .

Изобретение обеспечивает снижение активной массы дросселя за счет ис45 ключения лишней части стали в углах магнитопровода и выполнения выступающих частей ярм наклонными, что позволяет выполнить пластины ярм без допусков.

В0 Кроме того, предлагаемая конструкция позволяет использовать простой и дешевый штамп для изготовления пластин магнитопровода.

Применение предлагаемого изобрете ния позволит уменьшить массу дросселя и расход электротехнической стали на его изготовление на 20-25Х в зависимости от мощности дросселя при

136515) одновременном упрощении его конструкции и повышении технологичности сборки °

5 формула изобретения

Балластный дроссель для газоразрядных ламп, содержащий катушки, шихтованный магнитопровод, состоящий из двух стержней и двух ярм с немагнит- 10 ным зазором между ними, причем выступающие части ярм и стержней размещены в катушках, о тл ич аю щи йс я тем, что, с целью уменьшения массы устройства и упрощения технологии изготовления, пластины стержней имеют форму равнобедренной трапеции, пластины ярм в средней части имеют форму прямоугольника, к которому с обеих сторон примыкают два наклонных в сторону катушек параллелограмма.
