Способ изготовления сверхпроводящей обмотки

Способ изготовления сверхпроводящей обмотки

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для изготовления сверхпроводящих обмоток. Целью изобрете-ния является повышение механической прочности обмотки, повышение конструктивной плотности тока и расширение технологических возможностей. Способ изготовления заключается в нанесении на провод из сверхпроводника термочувствительного материала, намотке витков провода вплотную друг к другу на каркас, нагревании смежных витков провода до сцепления термочувствительным материалом, преимущественно оловОм, соседних витков между собой с последующим отжигом обмотки до образования сверхпроводящего соединения в витках. € (Л

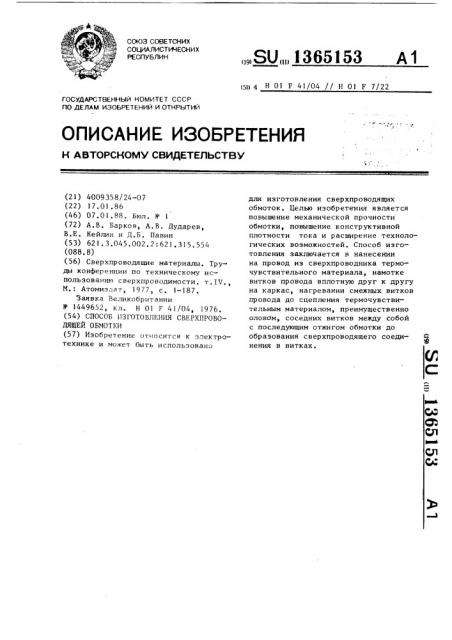

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4009358/24-07 (22) 17.01.86 (46) 07.01.88. Бюл. ¹ 1 (72) А.В. Барков, А.В. Дударев, В.Е. Кейлин и Д.Б, Павии (53) 621.3.045.002.2:621.315.554 (088.8) (56) Сверхпроводящие материалы. Труды конференции по техническому использованию сверхпроводимости. т.IV., М.: Атомиэаат, 1977, с. 1†- 187, Заявка Великобритании

¹ 1449652, кл. H 01 F 41/04, 1976. (54) СПОСОБ ИЗГОТОВЛЕНИЯ СВЕРХПРОВОДЯЩЕЙ ОБМОТКИ (57) Изобретение относится к электротехнике и может быть использовано

„„SU„„1365153 А 1 (51) 4 Н 0) F 41/04 // H 01 F 7/22 для изготовления сверхпроводящих обмоток. Целью изобретения является повышение механической прочности обмотки, повышение конструктивной плотности тока и расширение технологических возможностей. Способ изготовления заключается в нанесении на провод из сверхпроводника термочувствительного материала, намотке витков провода вплотную друг к другу на каркас, нагревании смежных витков провода до сцепления термочувствительным материалом, преимущественно оловом, соседних витков между собой с последующим отжигом обмотки до образования сверхпроводящего соединения в витках.

1365153

Формула изобретения

Составитель В. Мясникова

Редактор Н. Егорова Техред М.Ходанн. Корректор С. Черни

Заказ 6619/46 Тираж 746 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к области электротехники и может быть использовано для изготовления сверхпроводящих обмоток любого типа с проводником любой конфигурации в поперечном сечении.

Целью изобретения является повышение механической прочности обмотки, повышение конструктивной плотнос- 10 ти тока и расширение технологических возможностей путем обеспечения возможности изготовления обмоток различного типа и конфигурации.

Способ изготовления сверхпроводя- 1Б щей обмотки заключается в нанесении на провод из сверхпроводника термочувствительного материала, намотка витков провода вплотную друг к другу на каркас и нагревании (смежные вит- 20 ки неотожженного провода нагревают до сцепления термочувствительным материалом, преимущественно оловом) соседних витков между собой, затем обмотку отжигают до образования сверхпроводящего соединения в витках.

При изготовлении сверхпроводяшей обмотки используется неотожженный провод произвольного поперечного сечения на основе сверхпроводящих спла30 вов класса А15 (например, Nb >Sn, V>Ga и т.д.), предварительно покрытый слоем олова. Обмотку, намотанную таким проводом, нагревают до пропаивания, причем пропайка обмотки пос- 35 лойно либо витков обмотки между собой может осушествляться как в процессе намотки, так и после нее. Наличие слоя олова на поверхности проводника, а также то обстоятельство, что соседние витки являются частями одного и того же провода, способствуют их,интенсивному сращиванию в процессе отжига, в результате чего получается монолитная обмотка с высокими 4 механическими характеристиками. Режимы отжига являются стандартными для каждого сверхпроводящего соединения.

После намотки и отжига каркас, на котором изготовлялась обмотка, может быть удален, так как монолитность обмотки обеспечивает необходимые форму и жесткость. Роль шунтирующих перемычек иэ нормального металла играет матрица проводника, причем шунтирование происходит по всей длине провода. Между слоями обмотки прокладывается высокотемпературная изоляция.

В случае изготовления обмотки простого типа, например слоевой, пропаивается каждый слой обмотки (послойная пропайка). При изготовлении обмотки типа "рейстрек" пропайка производится на каждом витке.

Олово на проводник может быть нанесено любым иэ известных способов, например гальваническим.

Способ изготовления сверхпроводящей обмотки, эаключаюшийся в нанесении на провод из сверхпроводника термочувствительного материала, намотке витков провода вплотную друг к другу на каркас и нагревании, о т л и ч аю шийся тем, что, с целью повышения механической прочности обмотки, повышения конструктивной плотности тока и расширения технологических возможностей путем обеспечения воэможности из отовления обмоток различного типа и конфигурации, смежные витки неотожженного провода нагревают до сцепления термочувствительным материалом, преимущественно оловом, соседних витков между собой, затем обмотку отжигают.до образования сверхпроводящего соединения в витках.
