Реферат



Изобретение относится к электротехнике и может быть использовано при проведении приемо-сдаточных испытаний и научных исследований электрических контактов. Целью является повышение точности и упрощение процедуры измерений . Способ предусматривает измерение тока и колебаний напряжения. Новым в способе является то, что ток подается только на исследуемую контактную пару,.НО измеряются колебания напряжения на расположенной рядом с исследуемой дополнительной контактной паре, наведенные от исследуемой з.а счет емкостной связи. Искомое сопротивление рассчитывают по формуле R(t) U(t)-K/I, где U(t) - мгновенное значение напряжения, наведенное на контактной паре, расположенной рядом с исследуемой; I - ток, протекающий через исследуемую контактную пару; К - коэффициент передачи (просчитывается для каждой схемы отдельно ) . 1 ил. с б (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

{д1) 4 Н 01 R 39/58

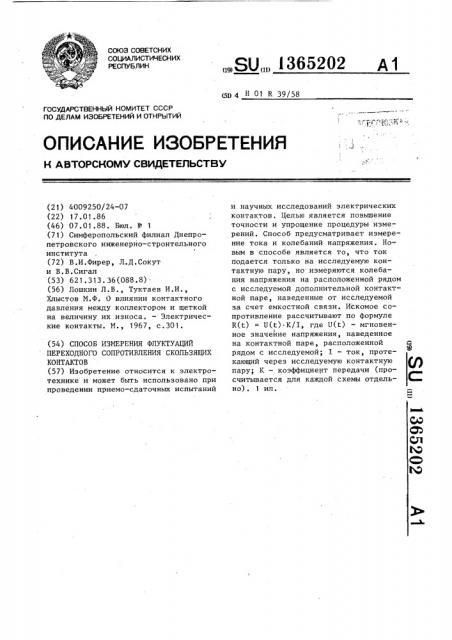

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4009250/24-07 (22) 17.01.86 (46) 07.01.88. Бюл. № 1 (71) Симферопольский филиал Днепропетровского инженерно-строительного института (72) В.И.Фирер, Л,.Д.Сокут и В.В.Сигал (53) 621.313. 36(088.8) (56) Лошкин Л.В., Туктаев И.И., Хлыстов M.Ô. О влиянии контактного давления между коллектором и щеткой на величину их износа. — Электрические контакты. M 1967, с.301. (54) СПОСОБ ИЗМЕРЕНИЯ ФЛУКТУАЦИЙ

ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ СКОЛЪЗЯЩИХ

КОНТАКТОВ (57) Изобретение относится к электротехнике и может быть использовано при проведении приемо-сдаточных испытаний

„„SU„„1365202 д1 и научных исследований электрических контактов. Целью является повьпнение точности и упрощение процедуры измерений. Способ предусматривает измерение тока и колебаний напряжения. Но-. вым в способе является то, что ток подается только на исследуемую контактную пару, но измеряются колебания напряжения на расположенной рядом с исследуемой дополнительной контактной паре, наведенные от исследуемой за счет емкостной связи. Искомое сопротивление рассчитывают по формуле

В.() = П(г).К/Z, где V(t) — мгновенl ное значение напряжения, наведенное на контактной паре, расположенной рядом с исследуемой; I — - ток, протекающий через исследуемую контактную пару; К вЂ” коэффициент передачи (просчитывается для каждой схемы отдельно). 1 ил.

1365202

50

i

Изобретение относится к электротехнике и может быть использовано при проведении приемо-сдаточных испытаний и в научных исследованиях характеристик электрических контактов.

Целью изобретения является повышение точности и упрощение процедуры измерения. 10

На чертеже дана схема для измерения флуктуаций переходного сопротивления скользящих контактов.

В предлагаемой схеме используются контактные пары 1-4. К первым двум подключены нагрузка 5, источник 6 питания, амперметр 7, к двум вторым— нагрузка 8, вольтметр 9 с собственным сопротивлением 10.

В динамическом режиме за счет 20 флуктуаций переходного сопротивления исследуемой контактной пары 2 и емкостной связи, указанной на чертеже в виде сосредоточенной емкости

11, на измерительной контактной паре

3 возникает напряжение.. Мгновенное значение переходного сопротивления на контактной паре 2 рассчитывается по формуле где V(e) — мгновенное значение напряжения на контактной паре 3, измеряемое вольтметром 9;

I — ток, протекающий через контактную пару 2, измеряемый амперметром 7;

К вЂ” коэффициент передачи.

Для предлагаемой схемы коэффициент передачи является отношением напряжения на контакте 2 и величине напряжения, измеряемого вольтметром 9.

45 учитывая связь между напряжением V и проводимостью, где С „ — измеренная емкость между контактными парами 2 и 3;

@ — проводимость, соответствующая С,;

С вЂ” суммарная емкость, состоящая из емкости цепи нагрузки 8, внутреннего сопротивления вольтметра 10 и паразитной емкости пары 3 относительно корпуса;

R — суммарная активная составляющая сопротивлений 3,8 и

10;

g — проводимость, соответствую щая КиС, — мнимая единица;

<1 — частота исследуемого сигнала.

При использовании в качестве вольтметра 9 прибора В7-21, амперметра 7 прибора В7-21, измерителя емкости

Е8-4 получают увеличение точности замеров флуктуаций переходного сопротивления в среднем на 22Х.

Использование предлагаемого способа измерения флуктуаций переходного сопротивления скользящих контактов по сравнению с известными способами повышает точность измерения за счет отсутствия флуктуаций сопротивления дополнительных контактных пар.

Кроме того, отсутствует необходимость изменения или введения дополнительных элементов в конструкцию контактного узла, что особенно важно при проведении приемо-сдаточных испытаний.

Формула из обретения

Способ измерения флуктуаций переходного сопротивления скользящих кон.тактов электрической машины, содержащей по крайней мере два скользящих контакта, согласно которому через исследуемый контакт пропускают ток . и осуществляют измерение колебаний напряжения, отличающийся тем, что, с целью повышения точности и упрощения процедуры измерений, колебания напряжения измеряются на соседней с исследуемой контактной паре за счет емкостной связи, а искомое сопротивление рассчитывается по формуле где К(г.) — мгновенное значение переходного сопротивления исследуемой контактной пары;

V(e) — мгновенное значение напря1365202

Составитель В.Волков

Редактор А.Шандор Техред М.Ходанич Корр ект ор В . Гир няк

Зака"., 6646/48 Тираж 632 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.; д.4/5

Производственно-полиграфическое предприятие, r.Óæãîðoä, ул.Проектная,4 жения на контактной паре, расположенной рядом с исследуемой;

4 — ток в цепи исследуемой контактной пары; — коэффициент передачи.
