Реферат



Изобретение относится к электротехнике и может быть использовано в электрических машинах. Целью изобретения является улучшение электрических характеристик путем облегчения коммутации и снижение износа щеток . Устройство содержит установленные в магнитопроводящей обойме 1 основную щетку 3 и по крайней мере одну дополнительную щетку 4, имеющую возможность продольного возвратнопоступательного перемещения относительно основной щетки 3 и электрически соединенную с обмоткой, при этом каждая дополнительная щетка снабжена магнитопроводящей пластиной 10, закрепленной на ее торце, противоположном коллектору. Магнитопроводящая пластина соединена с дополнительно введенной отжимной пружиной 9. 1 ил. с S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ6ЛИН (51)4 Н 01 R 39 64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗО6РЕТЕНИЙ И OTHPblTHH

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 838840 (21) 3983290/24-07 (22) 04.12.85 (46) 07.01.88. Бюл, Ф 1 (72) M.È. Богуславский, В.А,Бостенков, В.В. Демидов, С.А. Домпальм и В.Ф. Сахаров (53) 621.3.047.3(088.8) (56) Авторское свидетельство СССР

У 838840, кл. H 01 R 39/64, 1981. (54) ТОКОСЪЕМНОЕ УСТРОЙСТВО (57) Изобретение относится к электротехнике и может быть использовано в электрических машинах. Целью изобретения является улучшение электри„„SU„„1365203 А 2 ческих характеристик путем облегчения коммутации и снижение износа щеток. Устройство содержит установленные в магнитопроводящей обойме 1 основную щетку 3 и по крайней мере одну дополнительную щетку 4, имеющую возможность продольного возврахнопоступательного перемещения относительно основной щетки 3 и электрически соединенную с обмоткой, при этом каждая дополнительная щетка снабжена магнитопроводящей пластиной 10, закрепленной на ее торце, противоположном коллектору. Магнитопроводящая пластина соединена с дополнительно введенной отжимной пружиной 9. 1 ил.

1365203

Изобретение относится к электротехнике, может быть использовано в электрических машинах и является усовершенствованием изобретения по авт.св. К 838840.

Цель изобретения вЂ, улучшение электрических характеристик путем облегчения коммутации и снижение износа щеток. 10

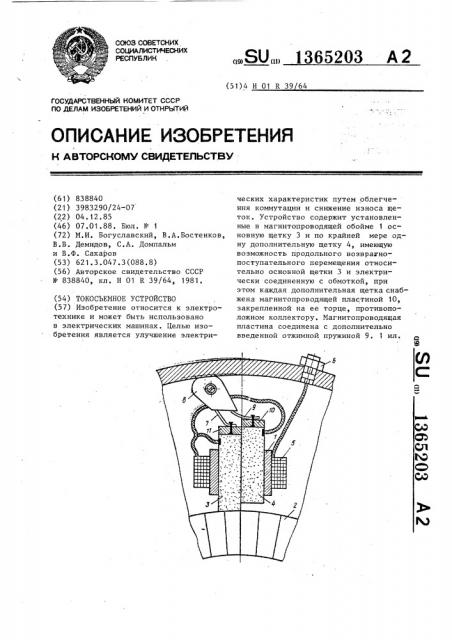

На чертеже показано токосъемное устройство, общий вид (выполнение устройства с одной дополнительной щеткой).

Токосъемное устройство содержит установленные в магнитопроводящей обойме 1 постоянно контактирующую с коллектором 2 основную щетку 3 и дополнительную щетку 4, имеющую возможность продольного возвратно-поступательного перемещения относительно основной щетки 3, расположенную снаружи обоймы 1 обмотку 5,электрически соединенную одним выводом со щетками 3 и 4, а другим — с вы- 25 водом 6 электромашины, нажимную пружину 7, соединенную посредством дер-. жателя 8 с электромашиной и с основной щеткой 3, отжимную пружину 9, соединенную посредством держателя 8 с электромашиной и с дополнительной щеткой 4, магнитопроводящие пластины

10 и 11, установленные в месте соединения пружин 7 и 9 со щетками 3 и 4 соответственно.

Токосъемное устройство работает следующим образом.

При работе электромашины на холостом ходу основная щетка 3 прижимается к коллектору 2 пружиной 7, при- . 40 чем усилие нажатия пружины 7 выбирается из условий обеспечения нормальной коммутации электромашины на холостом ходу, а дополнительная щетка

4 отжимается пружиной 9 с таким уси- 45 лием и на такое расстояние, чтобы исключить случайный контакт дополнительной щетки 4 с коллектором 2 под действием вибрационных и ударных нагрузок.

При работе электромашины с частичными нагрузками по основной щетке 3 и обмотке 5 протекает ток, создающий электромагнитную силу, притягивающую в направлении к коллектору 2 магнитопроводящие пластины 10 и 11, а тем самым щетки 4 и 3. При этом дополнительная щетка 4 не входит в контакт с коллектором 2, так как электромагнитная сила не превышает усилия отжимной пружины 9, а основная щетка 3 прижимается к коллектору 2 с повышенным усилием, что облегчает коммутацию.

При нагрузке, определяемой допустимой плотностью тока на основной щетке 3 и примерно равной половине максимальной, электромагнитная сила обмотки 5 превышает усилие отжимной пружины 9 и дополнительная щетка 4 начинает перемещаться и прижимается к коллектору 2, что обеспечивается подбором для пружины 9 такой жесткости, при которой перемещение дополнительной щетки к коллектору 2 вызывает большее увеличение электромагнитной силы, чем увелиЧение усилия отжимнойпружины 9. Момент прижатия дополнительной щетки 4 обеспечивается регулировкой зазора между обоймой 1 и магнитопроводящей пластиной 10. Для лучшего совпадения общей оси щеток

3 и 4 с физической нейтралью, что облегчает коммутацию, дополнительная щетка 4 должна располагаться по вращению ротора от основной щетки 3 при работе электромашины генератором и против вращения при работе двигателем.

При снижении нагрузки менее половины максимальной электромагнитная сила становится меньше усилия пружины

9 и дополнительная щетка 4 отжимается от коллектора 2.

В результате испытаний установлено полное исключение искрения щеток на холостом ходу (при максимальной частоте вращения), уменьшаются начальные частоты вращения ротора генератора на 0,5-4,0Х для различных нагрузок, уменьшается мощность, подводимая к генератору, при одних и тех же нагрузках на 4-10Х, что в конечном итоге позволяет при прежнем уровне мощности, затрачиваемой на привод генератора, обеспечить увеличение полезной мощности на 3-7Х.

Формула изобретения

Токосъемное устройство по авт.св.

9 838840, о т л и ч а ю щ е е с я тем, что, с целью улучшения электрических характеристик путем облегчения коммутации и снижения износа щеток, оно снабжено по крайней мере одной дополнительной щеткой, уста1365203 ка снабжена магнитопроводящей пластиной, закрепленной на ее торце, противоположном коллектору, которая

5 соединена с дополнительно введенной отжимной пружиной.

Составитель В. Чернова

Техред М.Ходанич

Редактор А. Шандор

Заказ 6646/48 Тираж 632

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 новленной с возможностью предельного возвратно-поступательного перемещения относительно основной щетки и электрически соединенной с обмоткой, при этом каждая дополнительная щетКорректор В. Гирняк

Подписное
