Реферат

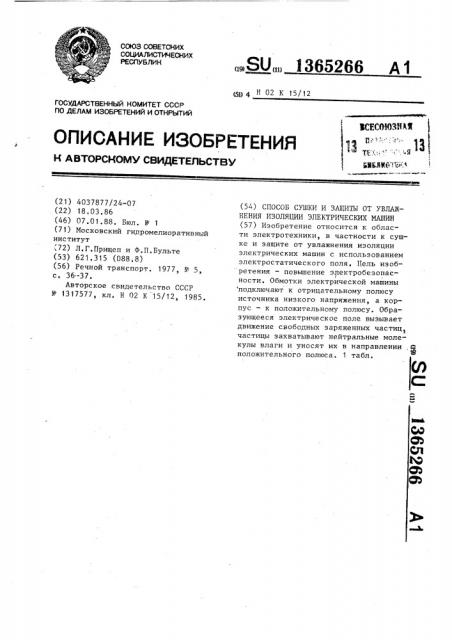

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ц) 4 Н 02 К 15/12 всисовзиЯ ц,", „.,".„И

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

@ЖЛНА Л - ..

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4037877/24-07 (22) 18.03.86 (46) 07.01.88. Бюл. ¹ 1 (71) Московский гидромелиоративный институт

;72) Л.Г.Прищеп и Ф.П.Бульте (53) 621,315 (088.8) (56) Речной транспорт. 1977, К - 5, с. 36 -37.

Авторское свидетельство СССР № 1317577, кл. Н 02 К 15/12, 1985.

„„Я0„„1365266 А1 (54) СПОСОБ СУШКИ И ЗАШИТЫ ОТ УВЛАЖНЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКИХ MAIJIHH (57) Изобретение относится к области электротехники, в частности к сушке и защите от увлажнения изоляции электрических машин с использованием электростатического поля. Цель изобретения — повышение электробезопасI ности, Обмотки электрической машины

"подключают к отрицательному полюсу источника низкого напряжения, а корпус — к положительному полюсу. Образующееся электрическое поле вызывает движение свободных заряженных частиц, частицы захватывают нейтральные молекулы влаги и уносят их в направлении положительного полюса. 1 табл.

1365266

Изобретение относится к электро технике, в частности к сушке и защите от увлажнения изоляций электрических машин с использованием электро5 статического поля.

Цель изобретения — повышение электробезопасности.

Способ осуществляется следующим образом. 10

Обмотки электрической машины, например электродвигателя, подключают к отрицательному полюсу источника низкого напряжения, а к корпусу подсоединяют положительный полюс. Таким 15 образом, образуется электростатическое поле между обмотками электродвигателя и его корпусом. Поле вызывает движение свободных заряженных частиц, в этом пространстве, эти частицы зах- 20 ватывают нейтральные молекулы влаги и уносят их в направлении положитель- ного полюса, в результате чего устраняется проникание влаги в изоляцию обмоток. Обратное движение положиI f 1

Значение сопротивления, MOM

R„R 3 Р4 R В6 R RS R В1о

Электродвигатель

4,5 4

Дв. (-) 1000 500 250 100 40 25 12 7 5

Контрольный

0,7 0,3

4 3 35 25 2 1,1 1

250 50

Предлагаемый способ может быть применен для предотвращения увлажнения изоляции обмоток электродвигателей, находящихся непосредственно в эксплуатации с длительными перерывами в работе.

40 коведущих элементов обмотки к полюсам источника постоянного напряжения, при котором токаведущие элементы обмотки соединяют с отрицательным полюсом источника постоянного напряжения, отличающийся тем, что, с целью повышения электробезопасности путем снижения напряжения источника, положительный полюс источника постоянного напряжения соединяют непосредственно с корпусом машины.

Составитель В.Бондаренко

Техред И. Верес Корректор Л.Пилипенко

Редактор И.Горная »

Заказ 6651/51 Тираж 665

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, F-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 формула изобретения

Способ сушки и защиты от увлажнения изоляции электрических машин путем подключения корпуса машины и тотельных заряженных частиц от корпуса к обмоткам несущественно, так как скорость диффузии тяжелых положительных ионов в этом направлении. значительно меньше.

Пример. В климатическую камеру с относительной влажностью 100Х помещают два электродвигателя. На обмотки первого двигателя подают отрицательный потенциал источника низкого напряжения (-500 В), на его корпус — положительный потенциал (+500 В) второй двигатель контрольный.

Замеры сопротивления изоляции R проводятся каждые полчаса. Сопротивление изоляции обмоток электродвигателя, на который подан отрицательный потенциал — Дв. (-), через 6 ч нахождения электродвигателя внутри камеры оказывается равным 4 МОм, а сопротивление изоляции контрольного двигателя — 0,3 MOM. Данные приведены в таблице.
