Многошпиндельный гайковерт

Многошпиндельный гайковерт

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

В 25 В 21 00

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

- (46) 30. l 2. 92 Ьюл. И 40

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3858780/28 (22) 30.11 84 (72) В. А. Доронин

/ (56) Патент Швеции № 307728, кл. 87 а, 1955.

Авторское свидетельство СССР № 430986, кл. В 23 P 19/06, 1971. (54) МНОГОШПИНДЕЛЬНЬ1Л ГАЛКОВЕРТ (57) Изобретение относится к механизированному инструме ту и может быть использовано при групповой тарированной затяжке резьбовых соединений. Цель изобретения - — расширение технологических возможностей — достигается за счет изменения межосевого расстояния шпинделей. Многошпиндельный гайковерт содержит корпус, выпол„„SU„„1365552 А 1. пенный в виде звеньев 1 цепи, шарнирами которых являются полые цапфы 4 ведомых зубчатых колес 3, связанных с ведущим зубчатым колесом, установленным на выходном валу привода (не показан). В отверстиях цапф 4 размещены шпиндели 5, каждый из которых соединен с одной стороны со сменной гаечной головкой 7, а с другой через предельную муфту 10 — с ведомым зубчатым колесом 3. При затяжке резьбовых соединений гайковерт устанавливают головками 7 на гайки 8 и включают привод. Если одна из гаек 8 будет затянута раньше других, то муфта 10 будет проскальзывать и шпиндель 5 перестанет вращаться. Но поскольку ведомые зубчатые колеса 3 свободно установлены на шпинделях, они будут

Ф . вращаться. 3 ил.

1365552

Изобретение относится к механизированному инструменту и может быть использовано при групповой .тарированной затяжке резьбовых соединений, в частности фланцеBblx соединений в различных отраслях промышленности.

Цель изобретения — расширение технологических возможностей — достигается за счет изменения межосевого расстояния шпинделей.

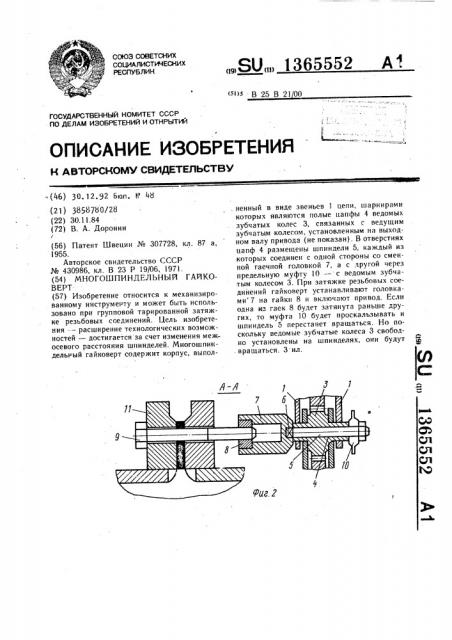

На фиг. 1 изображен многошпиндельный гайковерт, общий вид; на фиг, 2 — разрез

Л-A на фиг. 1; на фиг. 3 — один из вариантов расположения резьбовых соединений, которые могут быть одновременно собраны 15 многошпиндельным гайковертом.

Многошпиндельный гайковерт содержит корпус, который выполнен в виде звеньев 1 пластинчатой цепи, привод (не показан), размещенные на. выходном валу последнего велугцее зубчатое колесо 2 и ведомые зубчатые колеса 3 с полыми цапфами 4, размещенные между звеньями 1 и служащие ее шарнирами, шпиндели 5, размещенные в отверстиях колес 3 с возможностью вращения и имеющие на одном конце головку б под 2> кл|оч, установленные на последних сменные гаечные головки 7, служащие для взаимодействия с гайками 8, которые заворачиваются на болты 9. Свободные концы шпинделей 5 связаны с ведомыми зубчатыми колесами 3 посредством предельных муфт 10 сцепления.

Многошпиндельный гайковерт работает следующям образом.

В зависимости от диаметра фланцевого соединения 11 и количества собираемых болтов 9 на головки G шпинделей 5 через одну устанавливают сменные гаечные головки 7.

Затем гайковерт устанавливают на гайки 8, заранее наживлепные на болты 9 фланцевого соединения 11. Включают привод, прн этом ведущее зубчатое колесо 2 приводит во вращение ведомые зубчатые колеса 3. Г1ос- 40 ледние через предельные муфты 10 сцепления передают вращение на шпиндели 5 с головками 7, которые и осуществляют одно/ временное завинчивание гаек 8. В случае, если одна из гаек 8 раньше достигнет привалочной плоскости фланцевого соединения

11, муфта 10 начнет проворачиваться и шпиндель 5 перестанет вращаться. Но поскольку ведомое зубчатое колесо 3 свободно установлено иа шпинделе 5. о»о будет вращаться и передавать вращение всем остальным колесам 3. И так со всеми оставшимися гайками 8. Как только все гайки 8 будут завинчены, все шпиндели 5 on.àêoвятся.

Миогошпиндельным гайковертом можно заворачивать гайки как расположенные по окружности, так и в любом другом сочетании (фиг. 3) лишь бы сохранялось условие, что межосевое расстояние между шпинделями 5, расположенными через один, равняется межосевому расстоянию между гайкам и 8 ил и бол ьше него.

Если межосевое расстояние между. гайками 8 имеет отклонение от заданного, то оно компенсируется изменением расстояния между осями шпинделей 5 за счет разворота звеньев 1 цепи.

Формул а изоб ретен ия

Многошпиндельный гайковерт, содержащий корпус, привод, размещенные в корпусе шпиндели с гаечными головками на одном конце и муфтами предельного момента на другом, ведущее зубчатое колесо, закрепленное на выходном валу привода и ведомые зубчатые колеса, взаимодействующие с ведущим зубчатым колесом и кинематически связанные с соответствующими муфтами предел ьного момента, отличающийся тем, что, с целью расширения технологических возможностей за счет изменения межосевого расстояния между ш пи нделями, корпус выполнен в виде звеньев пластинчатой цепи, оси зубчатых ведомых колес выполнены полыми и установлены в отверстиях звеньев шарнирно, а шпиндели размещены с возможностью вращения в осях ведомых зубчатых колес.

l365552

Фиг. 5

Составитель В. Чеклетов

Редактор Ю. Сергеев Техред И. Верес Корректор А. Тяско

Заказ 71 Тираж .. . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 I 3035, Москва, Ж вЂ” 35, Раугпская наб.. д. 4/5

Производственно-полиграфическое предприятис, г. Ужгород, ул. Проектная, 4
