№ 136594 класс 42п, 11а2 ссср аМ.(4ф Н.Зила

НЛтЕНтню7%Лйй

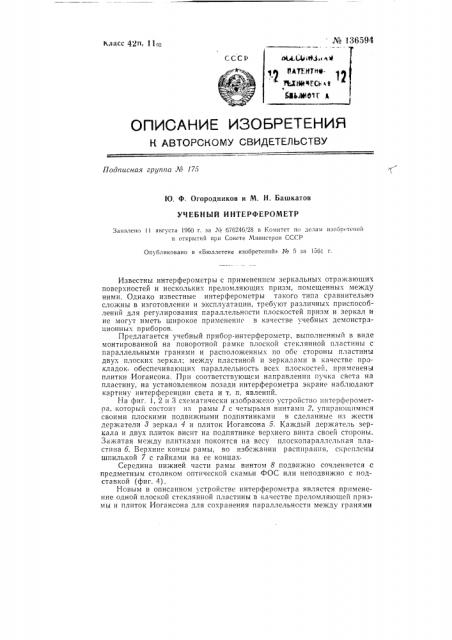

ОПИСАНИЕ ИЗОБРЕТЕНИ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 175

Ю. Ф. Огородников и М. H. Башкатов

УЧЕБНЫЙ ИНТЕРФЕРОМЕТР

Заявлено 11 августа 1960 г. за № 676246128 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «ьюллетене изобрете ий>; ¹ 5 за 1561 г.

Известны интерферометры с применением зеркальных отражающих поверхностей и нескольких преломляющих призм, помещенных между ними. Однако известные интерферометры такого типа сравнительно сложны в изготовлении и эксплуатации, требуют различных приспособлений для регулирования параллельности плоскостей призм и зеркал и не могут иметь широкое применение в качестве учебных демонстрационных приборов, Предлагается учебный прибор-интерферометр, выполненный в виде монтированной на поворотной рамке плоской стеклянной пластины с параллельными гранями и расположенных по обе стороны пластины двух плоских зеркал; между пластиной и зеркалами в качестве прокладок, обеспечивающих параллельность всех плоскостей, прнменены плитки Иогансона. При соответствующем направлении пучка света на пластину, на установленном позади интерферометра экране наблюдают картину интерференции света и т. п. явлений.

На фиг. 1, 2 и 3 схематически изображено устройство пнтерферометра, который состоит из рамы 1 с четырьмя винтами 2, упирающимися своими плоскими подвижными подпятниками в сделанные из жести держатели 8 зеркал 4 и плиток Иогансона 5. Каждый держатель зеркала и двух плиток висит на подпятнике верхнего винта своей стороны.

Зажатая между плитками покоится на весу плоскопараллсльная пластина б. Верхние концы рамы, во избежании распирания, скреплены шпилькой 7 с гайками на ее концах.

Середина нижней части рамы винтом 8 подвижно сочленяется с предметным столиком оптической скамьи ФОС или неподвижно с подставкой (фиг. 4).

Новым в описанном устройстве интерферометра является применение одной плоской стеклянной пластины в качестве преломляюшей призмы и плиток Иогансона для сохранения параллельности между гранями

¹ 13б594 пластины и зеркал. Такое устройство значительно упрощает конструкцию интерферометра и позволяет использовать его для учебных и демонстрационных целей.

Предмет изобретения

1. Учебный интерферометр, с применением параллельных зеркальных поверхностей и установленных между ними преломляющих призм, отличающийся тем, что, с целью упрощения конструкции, он выполнен в виде стеклянной пластины с параллельными плоскими гранями, монтированной между двумя плоскими зеркалами, закрепленными на поворотной раме.

2. Учебный интерферометр по п, 1, отлич а ющийся тем, что и качестве прокладок, обеспечивающих параллельность граней пластины и зеркал, применены плитки Иогансона.

Фиа I
