Ха 1366ОЧ

Класс 47с, 4 с;с.с р

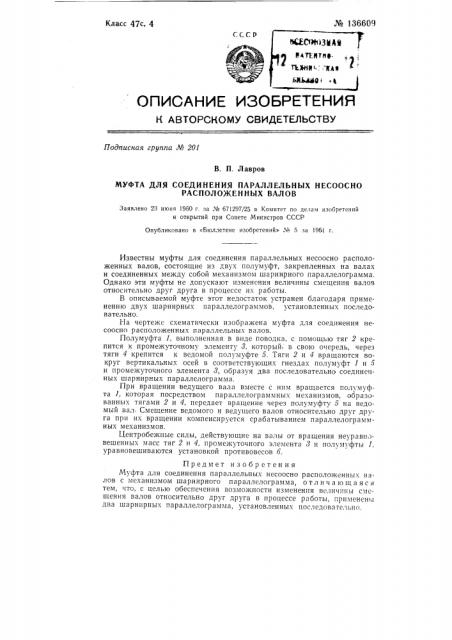

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лб 201

В. П. Лавров

МУФТА ДЛЯ СОЕДИНЕНИЯ ПАРАЛЛЕЛЬНЫХ НЕСООСНО

РАСПОЛОЖЕННЫХ ВАЛОВ

Заявлено 23 июня 1960 г. за 1е 671297/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 5 за 1961 г.

Известны муфты для соединения параллельных несоосно расположенных валов, состоящие из двух полумуфт, закрепленных на валах и соединенных между собой механизмом шарнирного параллелограмма.

Однако эти муфты не допускают изменения величины смещения валов относительно друг друга в процессе их работы.

В описываемой муфте этот недостаток устранен благодаря применению двух шарнирных параллелограммов, установленных последовательно.

На чертеже схематически изображена муфта для соединения несоосно расположенных параллельных валов.

Полумуфта 1, выполненная в виде поводка, с помощью тяг 2 крепится к промежуточному элементу 8, который, в свою очередь, через тяги 4 крепится к ведомой полумуфте 5. Тяги 2 и 4 вращаются вокруг вертикальных осей в соответствующих гнездах полумуфт 1 и 5 и промежуточного элемента 3, образуя два последовательно соединенных шарнирных параллелограмма.

При вращении ведущего вала вместе с Hnì вращается полумуфта 1, которая посредством параллелограммных механизмов, образованных тягами 2 и 4, передает вращение через полумуфту 5 на ведомый вал Смещение ведомого и ведущего валов относительно друг друга при их вращении компенсируется срабатыванием параллелограммных механизмов.

Центробежные силы, действующие на валы от вращения неуравновешенных масс тяг 2 и 4, промежуточного элемента 8 и полумуфты 1, уравновешиваются установкой противовесов 6.

Предмет изобретения

Муфта для соединения параллельных несоосно расположенных валов с механизмом шарнирного параллелограмма, отличающаяся тем, что, с целью обеспечения возможности изменения величины смещения валов относительно друг друга в процессе работы, применеnbl два шарнирных параллелограмма, установленных последовательно. № 13бб09
