Штамп для осадки заготовок

Штамп для осадки заготовок

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки металлов давлением, а именно к штампам для осадки заготовок, и может.быть применено во всех отраслях машиностроения. Цель изобретения - расширение технологических возможностей штампа. Цель достигается тем, что штамп для осадки заготовок состоит из верхней и нижней частей со смонтированными на них пуансоном . и матрицей, а также трех поворотных фиксаторов, установленных на осях, закрепленных на нижней части штампа. Фиксаторы взаимодействуют посредством пальцев с поворотным кольцом, приводимым в движение цилиндром перемещения . Шток цилиндра перемещения снабжен регулировочной муфтой и шарнирно соединен с поворотным кольцом, а корпус его установлен на нижней части штампа с возможностью поворота в горизонтальной плоскости. В начальный момент осадки поворотные фиксаторы разводятся, не препятствуя деформированию заготовки и последующему удалению ее из штампа. 3 ил. 8 i (Л

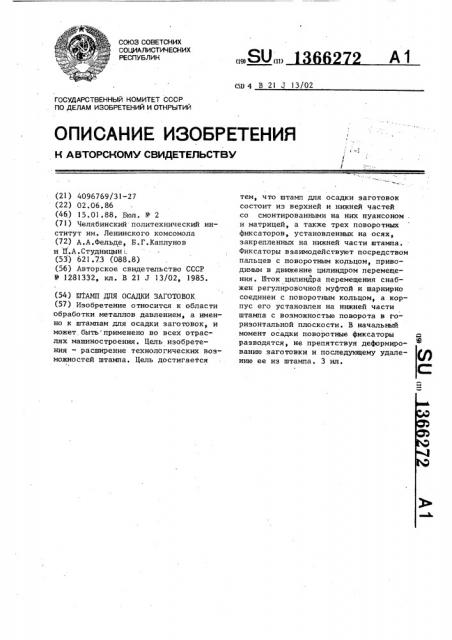

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1 (S1) 4 В 21 J 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д STOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4096769/31-27 (22) 02.06.86 (46) 15.01.88. Бюл. Ф 2 (71) Челябинский политехнический институт им. Ленинского комсомола (72) А.А.Фельде, Б.Г.Каплунов и П.А.Студницын:„ (53) 621 .73 (088.8) (56) Авторское свидетельство СССР

9 1281332, кл. В 21 J 13/02, 1985. (54) ITANII ДЛЯ ОСАДКИ ЗАГОТОВОК (57) Изобретение относится к области обработки металлов давлением, а именно к штампам для осадки заготовок, и может быть применено во всех отраслях машиностроения. Цель изобретения — расширение технологических возможностей штампа. Цель достигается тем, что штамп для осадки заготовок состоит из верхней и нижней частей со смонтированными на них пуансоном . и матрицей, а также трех поворотных фиксаторов, установленных на осях, закрепленных на нижней части штампа.

Фиксаторы взаимодействуют посредством пальцев с поворотным кольцом, приводимым в движение цилиндром перемещения. Шток цилиндра перемещения снабжен регулировочной муфтой и шарнирно соединен с поворотным кольцом, а корпус его установлен на нижней части штампа с возможностью поворота в горизонтальной плоскости. В начальный момент осадки поворотные фиксаторы разводятся, не препятствуя деформированию заготовки и последующему удалению ее из штампа. 3 ил.

С:

1 136

Изобретение относится к обработке металлов давлением, а именно к штампам для осадки заготовок, и может быть применено во всех .отраслях машиностроения, Целью изобретения является расширение технологических возможностей штампа.

На фиг.1 изображен штамп, общий вид; на фиг.2 †нижн часть штампа в разведенном положении фиксаторов, вид сверху, на фиг.3 — разрез А-А на фиг.2 (нижняя часть штампа в сведен- . ном положении).

Штамп для осадки заготовок состоит из верхней 1 и нижней 2 частей, трех поворотных фиксаторов 3, установленных на осях 4, закрепленных на нижней части 2 штампа. В пазах фиксаторов 3 установлены пальцы 5, закрепленные в поворотном кольце 6.

Силовой цилиндр 7 (фиг.2 и 3) шарнирно закреплен на нижней части 2 штампа. Шток цилиндра 7 .снабжен регулировочной муфтой 8 и шарнирно соединен с поворотным кольцом 6, а корпус установлен на нижней части штампа с возможностью поворота в горизонтальной плоскости. Позицией 9 обозначена обрабатываемая заготовка.

Штамп работает следующим образом.

При верхнем положении штампа (фиг.2) заготовку 9 устанавливают в рабочее пространствб штампа. В начале рабочего хода командоаппарат пресса включает цилиндр 7. При этом про6272 2 исходит поворот кольца 6 и фиксаторов 3, которые осуществляют зажим заготовки 9, чем и достигается верти5 кальная ориентация ее оси (фиг.3).

Во время хода верхней части штампа 1 вниз продолжается удержание заготовки 9 фиксаторами 3 ° В начальный момент осадки при помощи командоаппарата происходит переключение цилиндра 7.

В результате этого поворотные фиксаторы 3 разводятся в исходное положение (фиг.2), не препятствуя деформированию заготовки 9 и последующему удалению ее из штампа.

Формула изобретения

Штамп для осадки заготовок, содержащий верхнюю и нижнюю части со смонтированными на них соответственно пуансоном и матрицей, а также поворотные в горизонтальной плоскости фиксаторы заготовки и механизм поворота

25 фиксаторов, отличающийся тем, что, с целью расширения технологических возможностей, механизм поворота фиксаторов выполнен в виде размещенных на нижней части силового ци3б линдра с штоком и поворотного кольца с установленными на его поверхности, обращенной к верхней части штампа, пальцами, причем поворотное кольцо .связано посредством пальцев с фиксаторами и шарнирно с штоком силового

35 . цилиндра, а корпус силового цилиндра шарнирно связан с нижней частью штампа.

1366272 фи . 2

A- А
