Реферат

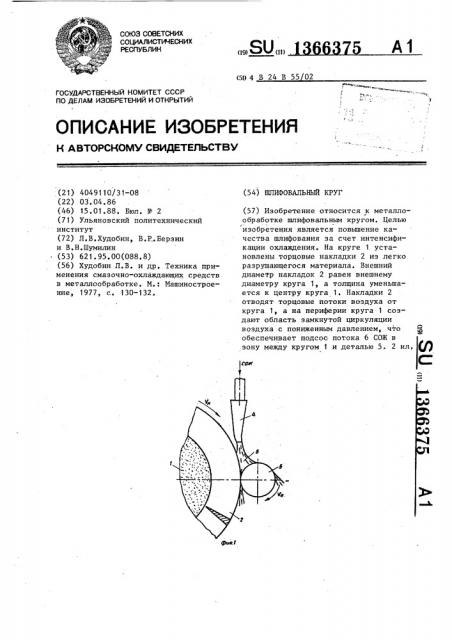

Изобретение относится JK металлообработке шлифовальным кругом. Целью изобретения является повышение качества шлифования за счет интенсификации охлаждения. На круге 1 установлены торцовые накладки 2 из легко разрушающегося материала. Внешний диаметр накладок 2 равен внешнему диаметру круга 1, а толщина уменьшается к центру круга 1. Накладки 2 отводят торцовые потоки воздуха от круга 1, а на периферии круга 1 создают область замкнутой циркуляции воздуха с пониженным давлением, что обеспечивает подсос потока 6 СОЖ в зону между кругом 1 и деталью 5. 2 ил. % (Л

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 В 24 B 55 02

Г

»» 3», т

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (54) ШЛИФОВАЛЬНЫИ КРУГ гюг

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4049110/31-08 (22) 03.04.86 (46) 15.01.88. Бюл. ¹ 2 (71) Ульяновский политехнический институт (72) Л.В.Худобин, В.Р,.Берзин и В.Н.Шумилин (53) 621.95.00(088.8) (56) Худобин Л.В. и др. Техника применения смазочно-охлаждающих средств в металлообработке. M.: Машиностроение, 1977, с. 130-132. (57) Изобретение относится к металлообработке шлифовальным кругом, Целью изобретения является повышение качества шлифования за счет интенсификации охлаждения. На круге 1 установлены торцовые накладки 2 иэ легко разрушающегося материала. Внешний диаметр накладок 2 равен внешнему диаметру круга 1, а толщина уменьшается к центру круга 1. Накладки 2 отводят торцовые потоки воздуха от круга 1, а на периферии круга 1 создают область замкнутой циркуляции воздуха с пониженным давлением, что обеспечивает подсос потока 6 СОЖ в зону между кругом 1 и деталью .5. 2 ил.

1366375

Формула изобретения

Составитель В.Брискина

Техред Л.Сердюкова Корректор А.Обручар

Редактор A.Äoëèíè÷

Заказ 6738/16 Тираж 677 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Произвоцственно-полиграфическое предприятие, r, Ужгород, ул. Проектна ектная 4

Изобретение относится к металлообработке шлифовальными кругами.

Целью изобретения является повышение качества шлифования за счет интенсификации охлаждения.

На фиг. 1 приведена схема работы круга, на фиг. 2 †. эпюра скоростей воздушного потока вблизи шлифовального круга. 10

Круг снабжен установленными на его торцах 1 накладками 2 и 3, имеющими внешний диаметр, равный внешнему диаметру круга, и толщину, уменьшающуюся к центру круга. Для (подачи смазоч- 1Г но-охлаждающей жидкости {СОЖ) предусмотрено сопло 4.

Круг работает следующим образом.

При взаимодействии круга с деталью

5 поток 6 СОЖ подается из сопла 4 в зону резания. Так как накладки 2 и 3 выполнены из легкоразрушаюшегося материала, то их внешний диаметр все время равен внешнему диаметру круга по мере его износа и деталь 5 не повреждается. При вращении круга воздушные потоки отводят СОЖ от зоны резания вне эоны 7 и создают замкнутую область 8 для подсасывания СОЖ за счет кольцевой циркуляции 9 воздуха.

Созданная по периферии круга область

8 пониженного давления подсасывает

СОЖ в зону резания. Так как за счет уменьшения толщин накладок 2 и 3 к центру угол между торцом накладок и о осью вращения меньше 90, то воздушные потоки отводятся от зоны шлифования.

Шлифовальныи круг прямого профиля, отличающийся тем, что, с, целью повышения качества шлифования, он снабжен установленными на его торцах кольцевыми накладками из легкоразрушающегося материала, внешний диаметр которых равен внешнему диаметру круга, а толщина уменьшается к центру круга.
