Литьевая форма с двухступенчатой выталкивающей системой

Литьевая форма с двухступенчатой выталкивающей системой

Иллюстрации

Показать все

Реферат



Изобретение относится к области переработки полимеров литьем под давлением. Цель - уменьшение габаритов и металлоемкости формы. Для этого механизм опережения установлен в хвостовике стержневого выталкивателя окончательного выталкивания 9. Механизм опережения выполнен в виде клина 10, подвижного в направлении, перпендикулярном выталкиванию, и снабжен направляющими 11 и 12. Направляющие установлены в трубчатом выталкивателе 6 и взаимодействуют со скосами, выполненными в плите пуансонов 3. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК (19) (И1 (5D 4 В 29 С 45/40 ге ..,у у у

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (23 ) 4040783/23-05 (?2) 20 ° 03 ° 86 (46) 55,03 ° 88. Бюл, Ж 2 (72) В,И,Дробьппев (53) 678.057,745.5(088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (56) Авторское свидетельство СССР

М 956283, кл, В 29 С 45/26, 3980 ° (54) ЛИТЬЕВАЯ ФОРМА С ДВУХСТУПЕНЧА

ТОЙ ВЫТАЛКИВАКЩЕЙ СИСТЕМОЙ (57) Изобретение относится к области переработки полимеров литьем под давлением. Цель - уменьшение габаритов и металлоемкости формы Дпя этого механизм опережения установлен в хвостовике стержневого выталкивателя окончательного выталкивания 9 ° Меха» низм опережения выполнен в виде клина 30, подвижного в направлении, перпендикулярном выталкиванию, и снабжен направляющими 33 и 32, Направляющие установлены в трубчатом выталкивателе 6 и взаимодействуют со скосами, выполненными в плите пуансонов 3, 3 ил.

13664

Изобретение относится к переработке полимеров в изделия, Цель изобретения - уменьшение габаритов .и металлоемкости литьевой

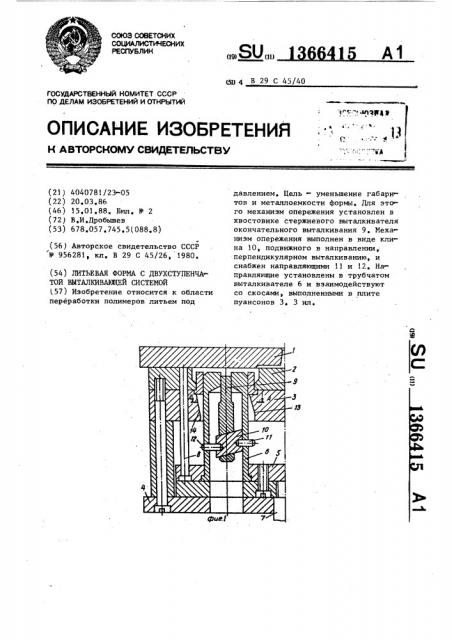

5 формы, На фиг ° 1 изображена предлагаемая литьевая форма в начале цикла выталкивания, продольный разрез; на фиг,2то же, в конце цикла выталкивания; на фиг.3 - разрез А-А на фиг.l °

Литьевая форма с двухступенчатой системой (выталкивающей) содержит неподвижную литниковую плиту 1 и подвижную систему, включающую плиту 15

2 матриц, плиту 3 пуансонов, основание 4, плиту 5 выталкивателей с закрепленными в ней трубчатыми выталкивателями 6 предварительного выталкивания, толкателем 7, контртолкателями 8 ° Кроме того, подвижная система включает стержневые выталкиватели.9 окончательного выталкивания и механизм опережения, выполненный в виде клина 10, снабженного направляющими 25

ll и 12, взаимодействующими со скосами 13 и 14, выполненными в плите .3 пуансонов °

Предлагаемая литьевая форма работает следующим образом. 30

При раскрытии формы толкател:. 7 упирается в упор литьевой машины. При этом плита 5 выталкивателей с закрепленными в ней трубчатыми выталкнвателями 6 и контртолкателями 8 оста« навливается, а основание 4, связанное с плитами матриц 2 и пуансонов 3, ° продолжает перемещаться. Вследствие этого происходит выталкивание изделия иэ формообразующей полости труб- 40 чатыми выталкивателями 6 и стержневыми выталкивателями 9. После того, как направляющая 11 упрется в скос

13, клин 10 перемещается в.направлении, перпендикулярном направлению 45 выталкивания, при этом стержневой выталкиватель 9 получает дополнитель15 2 ную скорость и сталкивает иэделие с трубчатого выталкивателя 6 (фиг,2), При закрытии формы контртолкатели 8 упираются в неподвижную литниковую плиту 1 и возвращают плиту 5.выталкивателей в исходное положение. При этом направляющая 12 упирается в скос 14, что вызывает перемещение клина 10 в направлении, перпендикулярном направлению выталкивания, в исходное положение, вследствие чего стержневой выталкиватель 9 также возвращается в исходное положение.

Использование предлагаемого изобретения позволяет значительно уменьшить габариты и металлоемкость литьевой формы с двухступенчатой выталкивающей системой.

Формула изобретения

Литьевая форма с двухступенчатой выталкивающей системой для полимерных материалов, содержащая неподвижную литниковую плиту, подвижную систему, включающую основание, плиты матриц и пуансонов, плиту выталкивателей с трубчатыми выталкивателями предварительного выталкивания, а также стержневые выталкиватели окончательного выталкивания, толкатели, контртолкатели и механизм опережения, о т ли ч а ю щ а я с я тем, что, с целью уменьшения габаритов и снижения металлоемкости литьевой формы, механизм опережения выполнен в виде клина с направля1ощими, установлен в хвостовой части стержневого выталкивателя окончательного выталкивания и подвижен в направлении, перпендикулярном направлению выталкивания, а направляющие расположены в трубчатом выталкивателе предварительного выталкивания и взаимодействуют со скосами, выполненными в плите пуансонов °

1366415

Ю

Составитель С.Шорин

Техред М.Дидык Корректор М.Максимишинец

Редактор M,11åòðoâà

Заказ 6744/58 Тираж 559 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгор д, у . р о о л. П оектная, 4
