СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (gl) 4 Е 21 D 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (6I) 998767 (21) 4089703/22-03 (22) 09.07.86 (46) 15.01.88. Бюл. Ф 2 (75) П.Д.Ощепков (53) 622.284(088.8) (56) Авторское свидетельство СССР

У 998767, кл. E 21 D 1983.

1 (54) МЕХАНИЗИРОВАННАЯ КРЕПЬ (57) Изобретение относится к оборудованию для крепления очистных забоев на наклонных и крутых пластах и является усовершенствованием известного устр-ва. Цель — повышение надежности управления секциями путем силового воздействия на их перекрытие в направлении как восстания, так и.падения пласта и подъема основания над

ÄÄSUÄÄ 1366645 А 2 почвой слоя сокращением гидростоек.

Для этого крепь имеет балку !6. Она расположена параллельно направляющим

8, 10 жестко прикрепленным к перекрытию и жестко соединена с гидродомкратом (ГД 5) управления. С направляющими 8 и 10 балка !6 не соединена и может смещаться с ГД 5 управления по простиранию и по мощности пласта относительно продольного щита соседней вьпперасположенной по восстанию пласта секции. Каретка 11 с ползуном

9 и направляющей 10 перемещается по направляющей 8 ° Опорой для балки 16 является фиксатор !3. Балка 16 необходима для того, чтобы при подъеме оснований над почвой слоя усилие

5 подъема действовало не на ГД 5 управления, а на балку 16. 6 ил.

-6 С::

1366645

Изобретение относится к горному делу, конкретно к механизированным крепям для наклонных и крутых пластов.

Цель изобретения — повышение надежности управления секциями путем силового воздействия на их перекрытие в направлении как восстания, так и падения пласта и подъема основания 10 над почвой слоя сокращением гидростоек.

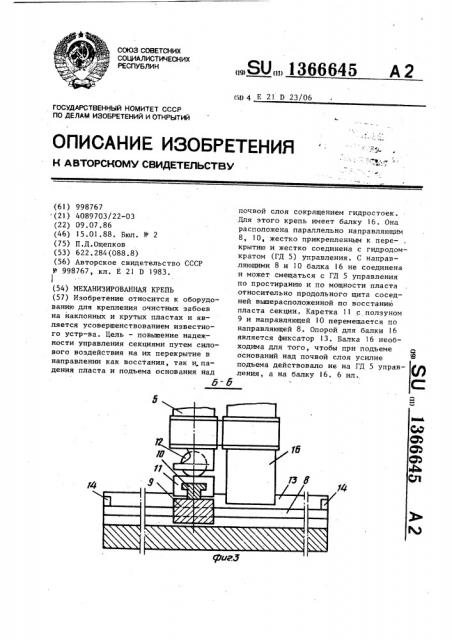

На фиг.l показана механизированная крепь, вид со стороны забоя; на фиг.2 — разрез А-А на фиг.l; на 11 фиг.3 — разрез Б-Б на фиг.2; на фиг.4 — перекрытие и продольные щитй двух соседних секций у подъемной балки, прикрепленной подвижна к перекрытию поперек ее продольной оси, попе- 2р речное сечение; на фиг.5 — вид В на фиг.4; на фиг. б — разрез Г-Г на фиг.5.

Механизированная крепь состоит из секций 1, каждая из которых включает основание 2, гидростойки 3, перекры- 25 тие 4 и гидродомкрат 5 управления, расположенный под перекрытием 4 параллельно ему по восстанию пласта.

Гидродомкрат 5 штоком соединен с перекрытием 4 возле его нижней стороны. 30

Цилиндр гидродомкрата 5 входит в кольцо 6, жестко прикрепленное к перекрытию у его верхней боковой стороны. Цилиндр относительно перекрытия может перемещаться поступательно по восстанию или падению пласта. К нижней боковой стороне перекрытия 4 каждой, кроме самой нижней по падению пласта, секции жестко прикреплен нормально расположенный к перекрытию 4 4р продольный щит 7. Гидродомкрат 5 управления каждой секции 1 связан подвижно по мощности и простиранию пласта с продольным щитом 7 соседней вышерасположенной секции посредством 45 продольной направляющей 8, жестко прикрепленной к щиту 7 и снабженной ползуном 9, поперечной направляющей

10, жестко прикрепленной к ползуну

9, и подвижной каретки Il, установленной на направляющей 10 и соединенной шаровым шарниром 12 с цилиндром гидродомкрата 5 управления.

Ползун 9 вместе с присоединенной к нему поперечной направляющей 10, кареткой 11 и гидродомкратом 5 управления может перемещаться по продольной направляющей 8.

Щит ? с направляющей 8 может перемещаться в продольном направлении относительно ползуна 9.

Каретка 11 вместе с присоединенным к ней концом гидродомкрата 5 может перемещаться относительно направляющей 10 по мощности пласта.

Таким образом, перекрытия 4 смежных секций могут смещаться относительно друг друга по мощности и по простиранию пласта.

Для ограничения хода ползуна 9 и каретки 11 по направляющим 8 и 10 выполнены фиксаторы 13 и 14.

С целью подъема основания 2 над почвой пласта (слоя) в случае неровностей в почве у гидродомкрата 5 управления параллельно ему, с помощью направляющих 15, жестко прикрепленных к перекрытию 4, подвижно по восстанию пласта с перекрытием 4 .и жестко с цилиндром гидродомкрата 5 соединена балка 16.

Балка !6 не соединена с направляющими 8 и 10 и может .смещаться вместе с гидродомкратом 5 управления по простиранию и по мощности пласта от- . носительно продольного щита 7 соседней вышерасположенной по восстанию пласта секции 1.

Гидродомкраты 5 допускают возможность изменения расстояния между перекрытиями смежных секций, обеспечивая регулировку их положения.

Фиксатор 13 может служить опорой для балки 16 перекрытия 4 смежной нижней по падению секции при необходимости подъема ее основания над почвой пласта-слоя сокращением гидростоек. Для подъема основания 2 над почвой выполнено две балки 16, одна из которых соединена с перекрытием 4 и домкратом 5, отсоединенным от гидросистемы, таким же способом, как с гидродомкратом 5 управления. Балка

16 необходима для того, чтобы при подъеме оснований над почвой слоя усилие подъема действовало не на гидt. родомкрат 5 управления, а на балку

16. Ползун 9 с направляющей 10 расположен по мощности пласта, так как направляющая 8 по простиранию для обеспечения челноковой схемы выемки значительно длиннее, чем направляющая 10 по мощности пласта.

Управление секциями крепи в плоскости пласта осуществляется следующим образом.

13666

После снятия распора с гидростоек одной из секций, например нижней, перекрытие 4 теряет контакт с кровлей.

Вместе с перекрытием отходит от кровли каретка 11, соединенный с ней гидродомкрат 5 управления по направляющей 10 вышерасположенной секции 1 и балки 16. Величина опускания перекрытия ограничивается фиксатором 13.

После разгрузки секция передвигается по простиранию пласта. Каретка

Il вместе с ползуном 9 и направляющей 10 перемещается по направляющей

8. Величина перемещения ограничивает- !Б ся фиксатором 14, После перемещения секция 1 распирается. Затем раэгружается соседняя вышерасположенная секция, при этом перекрытие 4, щит 7 и направляющая 8 этой секции с ползу- 2О ном 9 смещаются вниз относительно неподвижной каретки II, соединенного с ней гидродомкрата 5 управления и балки 16 соседней нижней, уже передвинутой секции 1. 25

Удержание каретки ll на направляющей обеспечивается фиксатором 13, расположенным в верхней части щита 7.

После разгрузки гидростоек 3 секцию

1 перемещают на забой, при этом пе- 30 рекрытие 4, щит 7, направляющая 8 перемещаются относительно ползуна 9, каретки ll, гидродомкрата 5 и балки

16. Для гарантированного удержания ползуна 9, каретки ll на направляющей 8 служит фиксатор 14 ° После окон45 4 чания передвижки секции осуществляют ее распор. Аналогично происходит перемещение всех остальных секций крепи.

Для преодоления неровностей в почве и снижения сопротивления перемещения секции 1 производят сокращение гидростоек 3, при этом перекрытие 4 верхним фиксатором 13 опирается на балку 16 и через нее на направляющие

15, перекрытие 4 нижерасположенной смежной секции 1, находящейся под распором. Кроме того, перекрытие 4 разгруженной секции 1 через балку 16 опирается на нижний фиксатор 13 перекрытия 4 соседней вьпперасположенной секции !.

Формула изобретения

Механизйрованная крепь по авт.св.

Ф 998767, отличающаяся тем, что, с целью повьппения надежности управления секциями путем силового воздействия на их перекрытие в направлении как восстания, так и падения пласта и подъема основания над почвой слоя сокращением гидростоек, она снабжена балкой, размещенной на направляющих подвижно, расположенной параллельно гидродомкрату управления и жестко соединенной с ним с возможностью опоры на фиксатор продольного щита соседней вьпперасположенной секции.
