Перистальтический насос
Иллюстрации
Реферат
Изобретение позволяет увеличить срок службы насоса. Опорная поверхность 2 корпуса 1 и поверхность торцов 4 вытеснителей 5 выполнены выпуклыми с определенньм радиусом кривизны. При надавливании вытеснителя на насосную трубку 3 ее поперечное сечение деформируется с образованием по краям петлеобразных участков, что снижает напряжения, возникающие в боках трубки. 2 нп.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
6693 А1 (19) (11) (д) 4 F 04 В 43/12
1 I

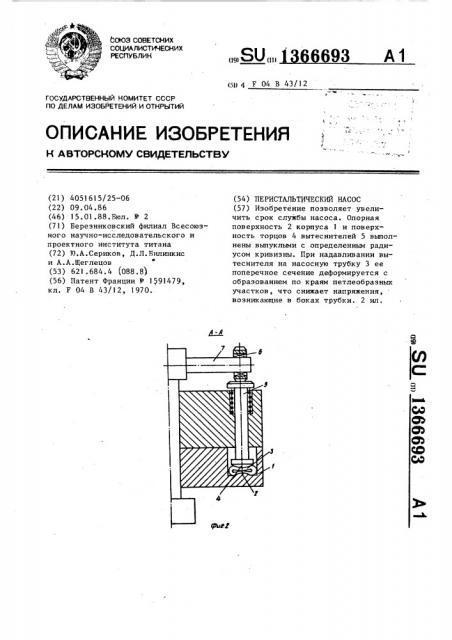

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4051615/25-06 (22) 09.04.86 (46) 15.01.88.Бюл. 9 2 (71) Березниковский филиал Всесоюзного научно-исследовательского и проектного института титана (72) 10.А.Сериков, Д.Л.Билинкис и А.А.Щеглецов (53) 621.684.4 (088.8) (56) Патент Франции Ф 1 91479, кл. F 04 В 43/12, 1970. (54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС (57) Изобретение позволяет увеличить срок службы насоса. Опорная поверхность 2 корпуса 1 и поверх ность торцов 4 вытеснителей 5 выполнены выпуклыми с определенным радиусом кривизны. При надавливании вытеснителя на насосную трубку 3 ее поперечное сечение деформируется с образованием по краям петлеобразных участков, что снижает напряжения, возникающие в боках трубки. 2 ил.
1 1366693. 2
Изобретение относится к насоса- насосную трубку 3 ее поперечное сечестроению, касается перистальтических ние деформируется с образованием по насосов и может найти применение в краям петлеобразных участков, что различных отраслях народного хозяй- обусловлено выпуклостью поверхнос5 ства для перекачки текучих сред. ти 2 корпуса 1 и торца 4. В этом
Целью изобретения является увели- случае напряжения в боках трубки 3 чение срока службы насоса. при ее деформации значительно ниже, чем при деформации по всей ширине.
Этим достигается повышение срока службы насосной трубки и насоса в целом. Величина кривизны поверхностей выбирается в диапазоне r = (1,55) D, что обеспечивает оптимальную
1 работу насоса при достаточно высоком объемном КПД и с достаточной долговечностью.
1,5 — 5, r
15-5
У 1
4О где г — радиус кривизны поверхностей;
D — наружный диаметр трубки.
На фиг.1 представлен предлагаемый насос, вид сверху; на фиг.2 - то же, разрез А-А на фиг.1.
Перистальтический насос содержит корпус 1, в котором на опорной поверхности 2 установлена эластичная насосная трубка 3, взаимодействующая с торцами 4 вытеснителей 5, выполненных в виде нажимных стержней, установленных в корпусе 1 с возможностью возвратно-поступательного пе ремещения перпендикулярно оси насосной трубки 3. Опорная поверхность 2 корпуса 1 и поверхность торцов 4 вытеснителей 5 выполнены выпуклыми с радиусом кривизны, связанным с наружным диаметром трубки следующим соотношением: где 1 — радиус кривизны поверхностей;
D — - наружный диаметр трубки.
Вытеснители 5 взаимодействуют с роликом 6 привода 7, При возвратно-поступательном перемещении вытеснителей 5 со сдвигом фаз от привода 7 в насосной трубке 3 возникает перистальтическая волна деформации, которая перемещает перекачиваемую среду к потребителю.
При надавливании вытеснйтеля 5 на
Формула изобретения
Перистальтический насос, содержащий корпус, в котором на опорной поверхности установлена эластичная насосная трубка, взаимодействующая с торцами вытеснителей, выполненных в виде нажимных стержней, установленных в корпусе с возможностью возвратно-поступательного перемещения перпендикулярно оси насосной трубки, отличающийся тем, что, с
30 целью увеличения срока службы, опор-. ная поверхность корпуса и поверхность торцов вытеснителей выполнены выпуклыми с радиусом кривизны, связанным с наружным диаметром трубки следующим соотношением:
1366693
Составитель В.Грузинов
Редактор M.Бандура Техред И.Ходанич Корректор С.Черни
Заказ 6803/32 Тираж 574 Подписное
ВНИ1П1И Государственного комитета СССР по делам изобретений и открытий
113035, 1!осква, Ж-35, Раушская наб., д.4/5
ПроизводсTRенно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4
