Предохранительный клапан

Предохранительный клапан

Иллюстрации

Показать все

Реферат



Изобретение относится к области арматуростроения, в частности может использоваться при пневмогидравлических стендовых испытаниях. Целью изобретения является уменьшение габаритов устройства за счет сжатия пружин при уменьшении давления открытия клапана . Ступенчатое уменьшение давления открытия клапана производится последовательным перемещением вверх гаек 19, 18 или 17, При этом последние, воздействуя через пальцы 15, 14 и 13 на втулки 12, 11 или 10, перемещают их вверх и сжимают соответственно пружины 6, 7 или 8, освобождая от их воздействия запорн.1й-орган 5. При подъеме вверх гайки; 19 давление открытия клапана определяется совместным усилием пружин 7, 8, 9, при подъеме гайки-18 давление открытия определяется усилием пружин 8 и 9 и т.д. 1 ил. I С/

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (5и 4 Р 16 К 17 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ: н двто сном свидетельств

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4056428/25-08 (22) !4.04 ° 86 (46) 15 01.88. Бюл. У 2 (7!) Производственное объединение турбостроения "Ленинградский металлический завод" (72) В.A.Êoùàêîâ и В.С,Салов (53) 621.646(088 ° 8) (56) Авторское свидетельство СССР

У 127529, кл. F 16 К 17/04, 1960 °

Авторское свидетельство СССР

М 395655, кл, F 16 К 17/10, 1971 ° (54.) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (57) Изобретение относится к области арматуростроения, в частности может использоваться при пневмогидравлических стендовых испытаниях, Целью изобретения является уменьшение габаритов устройства за счет сжатия пружин при уменьшении давления открытия клапана, Ступенчатое уменьшение давления открытия клапана производится последовательным перемещением вверх гаек !

9, 18 или 17 ° При этом последние, воздействуя через пальцы 15, !4 и 13 на втулки 12, !! или 10, перемещают их вверх и сжимают соответственно пружины 6, 7 или 8, освобождая от их воздействия запорный- орган 5. При подъеме вверх гайки: 19 давление открытия клапана определяется совместным усилием пружин 7, 8, 9, при подъе. ме гайки .18 давление открытия опреФ деляется усилием пружин 8 и 9 и т.д.

1 ил.! 366754 2 ленную от запорного органа гайку !9 перемещают вверх, При этом она, воздействуя через пальцы !5 на втулку !

2, перемещает ее вверх и сжимает пружину .6, освобождая от ее воздействия эапорный орган. Давление открытия клапана определяется только усилием пружин 7-9.

Составитель M.Åðìoøèêà

Техред И.Попович Корректор В.Бутяга

Редактор И.Касарда

Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!!3035 Москва, Ж-35, Раушская наб., д ° 4/5

Заказ 6809/35

Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4

Изобретение относится к арматуростроению и может быть использовано при пневмогидравлических стендовых испытаниях, Цель изобретения - уменьшение габаритов устройства за счет сжатия пружин при уменьшении давления открытия клапана.

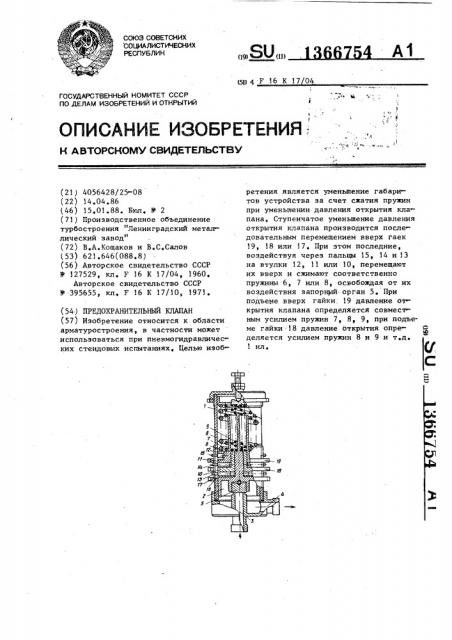

На чертеже представлен клапан, разрез.

Клапан содержит корпус 1, полость

2 которого сообщена с входным 3 и выходным 4 каналами, В полости 2 установлены запорный орган 5, перекрывающий входной канал 3, концентрично расположенные пружины 6-9 и аксиально подвижные опоры пружин, взаимодействующие с регуляторами их положения, Опорные элементы выполнены в виде взаимодействующих одна с другой втулок !О-!2, размещенных между пружинами и запорным органом, и снабжены поводковыми пальцами !3-!5, размещенными в продольных прорезях !6 корпуса. Регуляторы положения выполнены в виде гаек !7-!9, установленных на корпусе под пальцами каждой втулки, Клапан работает следующим образом.

Когда усилие от давления рабочей среды во входном канале на запорный орган превышает усилие пружин, запорный орган, сжимая пружины 6, поднимается и сообщает входной и выходной каналы.

Для ступенчатого уменьшения давле" ния открытия клапана наиболее удаДля дальнейшего уменьшения давления открытия клапана гайкой l8 поднимают втулку !! и сжимают пружину 7.

1r

Формула изобретения

Предохранительный клапан, содержащий корпус, полость которого сооб2О щена с входным и выходным каналами, установленные в полости корпуса запорный орган, перекрывающий входной канал, концентрично расположенные пружины, нагружающие запорный орган

25 и аксиально подвижные опоры пружин, взаимодействующие с регуляторами их положения, отличающийся тем, что, с целью уменьшения габаритов, в корпусе выполнены продольные

30 прорези, опоры пружин выполнены в виде пакета взаимодействующих одна с другой втулок, размещенных между пружинами и запорным органом и снабженных поводковыми пальцами, раэмеЗ щенными в прорезях коРпуса, а Регуляторы положения выполнены в виде гаек, установленных на корпусе под пальцами каждой втулки.
