Герметичный электрический разъем

Герметичный электрический разъем

Иллюстрации

Показать все

Реферат



Изобретенивх относится к электротехйике. Цель изобретения - повьшение надежности работы разъема. Ука-л занная цель достигается тем, что дугообразные выступы 12 вилки 1 и розетки 3 смещены друг относительно друга по окружности на расстояние более ширины окон между ними. Это исключает попадание посторонних частиц в полость контактного поля. Кроме того, на одной из соприкасающихся , поверхностей дугообразных выступов выполнена кольцевая канавка, образующая канал для прохода рабочего тела, например воздуха. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Н 01 R 13 52 с б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTI«I«1 (61) 1277265 (21) 4118722/24-07 (22) 07.07.86 (46) 15.01,88. Бюл, ««« 2 (72) Л.К,Куценогий, В.Л.Лаар и П.В,Борзых (53) 621.315 (088.8) (56) Авторское свидетельство СССР

У 1277265, кл. Н 01 R 13/52 1984. (54) ГЕРМЕТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ

РАЗЪЕМ (57) Изобретение. относится к электротехйике, Цель изобретения — повыше„„SU„„1367077 А 2 ние надежности работы разъема. Ука-занная цель достигается тем, что дугообразные выступы -12 вилки i и розетки 3 смещены друг относительно друга по окружности на расстояние более ширины окон между ними, Это исключает попадание посторонних частиц в полость контактного поля. Кроме того, на одной из соприкасающихся, поверхностей дугообразных выступов выполнена кольцевая канавка, образующая канал для прохода рабочего тела, например воздуха, 3 ил.

1367077

2 элементов 13. Дугообразные выступы одного корпуса смещены по окружности относительно выступов другого корпуса на расстояние не менее ширины

5 окон 14 между ними. На поверхности выступов одного корпуса, соприкасающихся с выступами другого корпуса, выполнена кольцевая канавка 15, об1ð разующая вместе с окнами между выступами корпусов каналы для прохода рабочего тела (воздуха), При испытании разъема на герметичность рабочее тело я под испытательным давлением через

15 входное отверстие в обойме 5 и через лабиринтный канал, образуемый окном

16, канавкой 15, .попадает в полость контактных элементов 13. Все посторонние частицы, увлекаемые этим пото2р ком, задерживаются на входе в лабиринтный канал, и не проникают в полость контактов.

Эффективность изобретения заклю° чается в повышении надежности работы

25 разъема за счет устранения возможности попадания посторонних частиц в контактную полость разъема., Изобретение относится к электротехнике, в частности к герметичным электрическим разъемам, и является усовершенствованием герметичного штепсельного разъема по авт.св, Ф 1277265.

Цель изобретения — повышение надежности работы разъема.

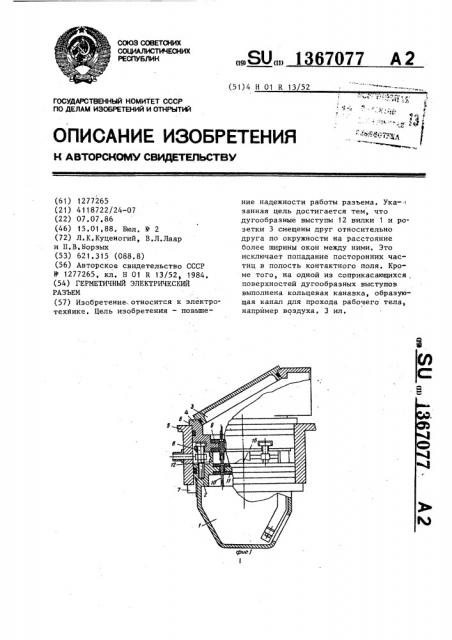

На фиг. 1 показан предлагаемый герметичный разъем, общий вид; на фиг.2 — то же, поперечный разрез в зоне контактного поля; на фиг.3 разрез А-А на фиг,2 (зона выполнени кольцевой канавки), Электрический разъем состоит из вилки 1, расположенной в корпусе 2, розетки 3 в корпусе 4, обоймы 5, ох ватывающей корпуса 2 и 4. Кольцевой бурт 6 упирается в торец обоймы 5, а гайка 7 навинчивается на резьбу корпуса 2 и, упираясь своим торцом в торец обоймы, удерживает состыкованную вилку с розеткой в обойме.

Вилка с розеткой в состыкованном ви де удерживаются болтами 8.Корпуса обоих частей разъема имеют .перегородки 9, в которых с зазором установлены контактные элементы 10 и в зазорах .их отверстий залит герметизирующий электроизоляционный материал 11. На обращенных друг к другу поверхностях корпусов выполнены дугообразные выступы 12, равномерно расположенные по окружности, равной высоте, Наружный диаметр дугообразных выступой одного корпуса равен внутреннему диаметру дугообразных выступов другого корпуса в сочлененном положении они образуют полость контактных

Формула изобретения

ЗР

Герметичный электрический разъем по авт.св. Р 1277265, о т л и ч а— ю шийся тем, что, с целью повышения надежности работы разъема, ду35 гообразные выступы вилки и розетки смещены друг относительно друга по окружности на расстояние более ширины окон между ними, а на одной из соприкасающихся поверхносгей дугообраз4р ных выступов выполнена кольцевая канавка.

1367077

Составитель Е.Нечаев

Редактор Т,Парфенова Техред Л.Сердюкова Корректор М.Шароши

Закаэ 6846/51 Тираж 632 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва Ж-35, Раушская наб,, д.4/5

Производственно"полиграфическое предприятие, г,ужгород, ул,Проектная; 4
