Реферат



Изобретение ртносится к электротехнике и может быть использовано для питания активно-индуктивньпс нагрузок , в частности в системе питания электромагнита магнитодинамического насоса. Цель изобретения -.повышение надежности работы и улучшение формы выходного напряжения. Поочередный заряд накопительных конденсаторов 4 и 5 через входной дроссель 1 и заряД ные тиристоры 2 и 3 происходит на спадах синусоиды входного напряжения Попеременный разряд на первичные обмотки 14, 15 осуществляется через разрядные тиристоры 6,7 и линейный дроссель 13. Амплитуда напряжения на нагрузке регулируется с помощью изме нения уровня заряда накопительных конденсаторов путем изменения фазово го угла заряда . Введение второй первичной обмотки трансформатора, линей ной индуктивности и корректирующих цепочек исключает возможность появле ния короткозамкнутого контура по цепи двух разрядных тиристоров и двух накопительных конденсаторов, за счет чего достигается поставленная цель. .1 з.п. ф-лы, 1 ил. ;- С (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 Н 02 М 5/257

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4094774/24-07 (22) 22 ° 07.86 (46) 15.01.88. Бюл. Ф 2 (71) Институт электродинамики

АН УССР (72) Н.Б.Костюченко и Б.П.Борисов (53) 621.314.2(088.8) (56) Авторское свидетельство СССР

11 1070678, кл. Н 02 М 9/06, 1984.

Авторское свидетельство СССР

Ф 1091286, кл. Н 02 M 5/10, 1984. (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ (57) Изобретение относится к электротехнике и может быть использовано для питания активно-индуктивных нагрузок, в частности в системе питания электромагнита магнитодинамического насоса. Цель изобретения вЂ,повышение надежности работы и улучшение формы

„„SU„„1367114 А1 выходного напряжения. Поочередный заряд накопительных конденсаторов 4 и 5 через входной дроссель 1 и зарядные тиристоры 2 и 3 происходит на спадах синусоиды входного напряжения.

Попеременный разряд на первичные обмотки 14, 15 осуществляется через разрядные тиристоры 6,7 и линейный дроссель 13. Амплитуда напряжения на нагрузке регулируется с помощью изменения уровня заряда накопительных конденсаторов путем изменения фазового угла заряда . Введение второй первичной обмотки трансформатора, линейной индуктивности и корректирующих цепочек исключает возможность появления короткозамкнутого контура по цепи двух разрядных тиристоров и двух накопительных конденсаторов, эа счет чего достигается поставленная цель. .1 з.п. ф-лы, 1 ил.

1367114

Изобретение относится к электротехнике и предназначено для использования в электрических системах питания акгивно-индуктивных нагрузок в

5 частности к системе электропитания электромагнита магнитодинамического насоса.

Целью изобретения является повышение надежности работы и улучшение 1р формы выходного напряжения.

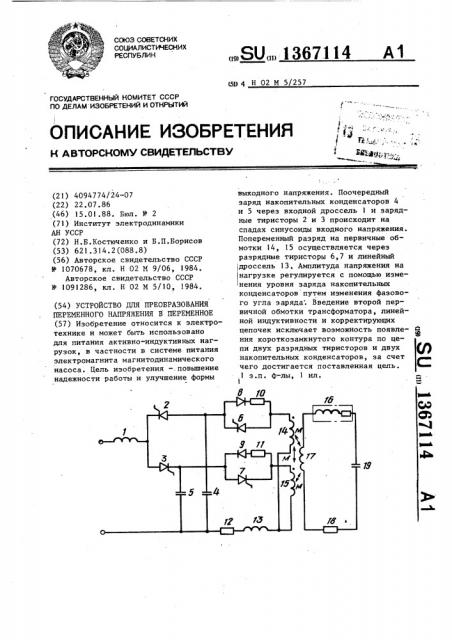

На чертеже показана схема предлагаемого устройства.

Устройство содержит выходкой дроссель 1, зарядные тиристоры 2 и 3, )5 накопительные конденсаторы 4 и 5, разрядные тиристоры 6 и 7, диоды 8 и

9, резисторы 10 и ll, ограничивающий резистор 12, линейный дроссель 13, первичные обмотки 14 и 15 трансформатора, нагрузку 16, вторичную обмотку трансформатора 17, демпферный резистор 18, конденсатор 19 колебательного контура.

Вторичная обмотка трансформатора

17 через демпфирующий резистор 18 и конденсатор 19 колебательного контура соединена с выводами для подключения нагрузки 16, первичные обмотки

14 и 15 трансформатора 17 концами соединены через последовательно соединенные линейный дроссель 13 и ограничивающий резистрр 12 с вторым входным выводом. Начало первичной обмотки 14 через последовательно-согласно включенные разрядные тиристор 6 и зарядный тиристор 2 соединено с первым выводом входного дросселя 1, второй вывод которого соединен с первым входным выводом. Начало второй пер- 40 вичной обмотки через согласно-последовательно включенные разрядный тиристор 7 и зарядный тиристор 3 соединено с вторым выводом входного дросселя l. При этом катод зарядного 45 тиристора 2 соединен с анодом зарядного тиристора 3. Диод 8 анодом соединен с катодом первого разрядного тиристора б,а катодом через резистор

10 — с анодом этого тиристора. 50

Диод 9 соединен катодом с анодом

6 второго разрядного тиристора 7, а анодом через резистор 11 — с катодом этого тиристора. Анод зарядного тиристора 2 и катод зарядного тиристора 3 соединены соответственно через конденсаторы 4 и 5 с вторым входным выводом.

Устройство работает следующим образом.

Поочередный заряд накопительных конденсаторов 4 и 5 через входной дроссель 1 и зарядные тиристоры 2 и 3 происходит на спадах синусоиды входного напряжения. Попеременный разряд на первичные обмотки 14 и 15 осуществляется через разрядные тиристоры 6 и 7 и линейный дроссель 13.

Момент начала разряда накопительных конденсаторов 4 и 5 относительно момента окончания их заряда находится в диапазоне 0-90 . Амплитуда напряжения на нагрузке регулируется с помощью изменения. уровня заряда накопительных конденсаторов путем изменения фазового угла заряда. В момент закрывания одного разрядного тиристора и открывания другого разрядного тиристора в колебательный контур вводится энергия от разряда обратно перезарядившегося накопительного конденсатора через трансформатор. Вследствие этого провал в выходном напряжении отсутствует. В дальнейшем действие обратного перезаряда становится несущественным и в момент заряда накопительного конденсатора от сети он прерывается. Резисторы IO и 11 служат для ограничения тока, который. может быть вызван взаимным влиянием первичных обмоток 14 и 15, и выбираются экспериментально в зависимости от формы переменного напряжения и минимальной передаваемой мощности из одной первичной обмотки в другую и находятся в диапазоне 50-500 Ом.

Формула изобретения

1. Устройство для преобразования переменного напряжения в переменное, содержащее входной дроссель, соединенный одним выводом с первым входным выводом, а другим выводом — с катодом первого и анодом второго зарядных тиристоров, анод и катод которых соответственно соединены с катодом первого и анодом второго разрядных тиристоров, два накопительных конденсатора, соединенных каждый одним выводом с вторым входным выводом и первым выводом ограничивающего резистора, а другим выводом — соответственно с анодом первого и катодом второго зарядных тиристоров, и трансформатор, первая первичная обмотка

1367114

Составитель В.Руденский

Техред М.Ходанич Корректор А.Обручар

Редактор Н.Швьщкая

Заказ 6849/53

Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 которого .началом соединена с анодом первого разрядного тиристора, а вторичная обмотка через последовательно соединенные демпфирующий резистор и

5 конденсатор соединена с выводами для подключения нагрузки, о т л и ч а ю— щ е е с я тем, что, с целью повышения надежности работы и улучшения формы выходного напряжения, трансфор- ц> матор снабжен второй первичной обмоткой, началом соединенной с катодом второго разрядного тиристора, а концом — с концом первой первичной обмотки и через введенный линейный дроссель с вторым выводом ограничивающего резистора.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что параллельно каждому разрядному тиристору подключена цепочка из последовательно соединенных встречного диода и резистора.
