¹ 136787

Класс 2! а4, 14о

3iiP 1 ,,Ц

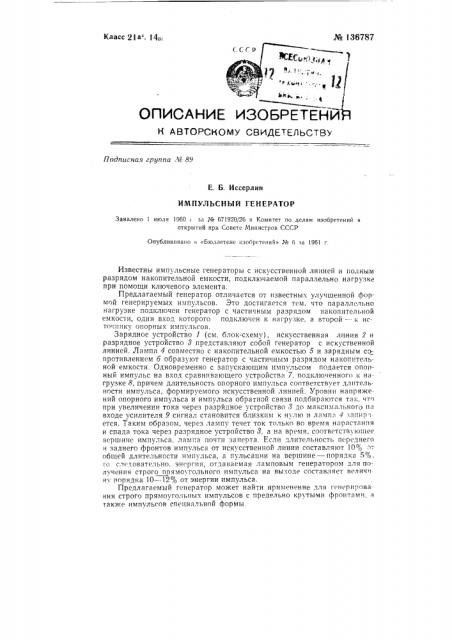

ОПИСАНИЕ ИЗОБРЕТЕНЙ1=1

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 89

Е. Б. Иссерлин

ИМПУЛЪСНЫИ ГЕНЕРАТОР

Заявлено 1 июля 1960 1 за № 671920/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано н «Бюллетене изобретений» № n за 1961 г.

Известны импульсные генераторы с искусственной линией и полным разрядом накопительной емкости, подключаемой параллельно нагрузке при помощи ключевого элемента.

Предлагаемый генератор отличается от известны.; улучшенной формой генерируемых импульсов. Это достигается тем, что параллельно нагрузке подключен генератор с частичным разрядом накопительной емкости, один вход которого подключен к нагрузке. а второй — к исто шику опорных импульсов.

Зарядное устройство 1 (см. блок-схему), искусственная линия 2 и разрядное устройство 8 представляют собой генератор с искуственной линией. Лампа 4 совместно с накопительной емкостью 5 и зарядным сопротивлением 6 образуют генератор с частичным разрядом накопительной емкости. Одновременно с запускающим импульсом подается îïî0ный импульс на вход сравнивающего устройства 7, подключенного к нагрузке 8, причем длительность опорного импульса соответствует длительности импульса, формируемого искусственной линией, Уровни напряжений оцорного импульса и импульса обратной связи подбираются так, чт > при увеличении тока через разрядное устройство 8 до максимального па входе усилителя 9 сигнал становится близким к нулю и лампа 4 запир:1ется. Таким образом, через лампу течет ток только во время нарастания и спада тока через разрядное устройство 8, а на время, соответствуюьцее вершине импучьса, лампа почти заперта. Если длительность переднего

1оor и заднего фронтов импульса от искусственнои линии составляют 10,п общей длительности импульса, а пульсации на вершине — порядка 5%. го следовательно, энергия, отдаваемая ламповым генератором для получения строго ппямоугольного импульса íà выходе составляет ве.пичч ну порядка 10 — 12% от энергии импульса.

Предлагаемый генератор может найти применение для генерирования строго прямоугольных импульсов с предельно крутыми фронтамп, а также импульсов специальной формы.

¹ f36787

Предмет изобретени я

Импульсный генератор с искусственной линией и полным разрядом накопительной емкости через ключевой элемент, о т л и ч а ю ш и и с я тем, что, с целью улучшения фОрмы генерируемых импульсов, параллельно нагрузке подключен генератор с частичным разрядом накопительной емкости, управляемый блоком сравнения, один вход которого подключен к нагрузке, а второй -- к источнику опорных ймпульсов, Редактор H. С. Кутафина Текред А. Л. Сосина Корректор Г. С. Голубятникова
