Устройство для удержания и сбрасывания лабораторных животных

Устройство для удержания и сбрасывания лабораторных животных

Иллюстрации

Показать все

Реферат



Изобретение предназначено для повышения точности исследования реакций животных на свободное падение путем устранения из поля их зрения падающего подвижного элемента. Устройство содержит установленную на основании 1 стойку 3 с контейнером.4, включающим неподвижный элемент 5, соединенный пружинящим механизмом привода 6 с подвижным элементом 7, и фиксатор 8. Подвижный элемент 7 выполнен в виду двух створок, примыкающих друг к другу с одной стороны, а с другой соединенных с неподвижным элементом 5 через пружинящий механизм привода 6. Створки проходят через прорези 9. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5i) 4 А 61 D 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКЬМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТБЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4071859/28-14, 4072388/28-14 (22) 26,05.86 (46) 23.01.88. Бюл. В 3 (72) Б.Г.Перевозчиков, В.П.Кошевой, О.И.Зюзьгин и О.Б.Борский (53) 636.619 (088 ° 8) (56) Авторское свидетельство СССР

В 718101, кл. А 61 D 3/00, 1978. (54) УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ И СБРАСЫВАНИЯ ЛАБОРАТОРНЫХ ЖИВОТНЫХ (57) Изобретение предназначено для повышения точности исследования реакций животных на свободное падение пу„„SU„„136?963 А1 тем устранения из поля их зрения падающего подвижного элемента ° Устройство содержит установленную на ос-. новании 1 стойку 3 с контейнером.4, включающим неподвижный элемент 5, соединенный пружинящим механизмом привода 6 с подвижным элементом 7, и фиксатор 8. Подвижный элемент 7 выполнен в виду двух створок, примыкающих друг к другу с одной стороны, а с другой соединенных с неподвижным элементом 5 через пружинящий механизм привода 6. Створки проходят через прорези 9. 2 ил.

1 13679

Изобретение относится к экспериментальной биологии, а именно к устройствам, применяемым для изучения реакций лабораторных животных на свободное падение.

Целью изобретения является повыше-. ние точности исследования реакций животных на свободное падение путем устранения из поля их зрения падающего подвижного элемента.

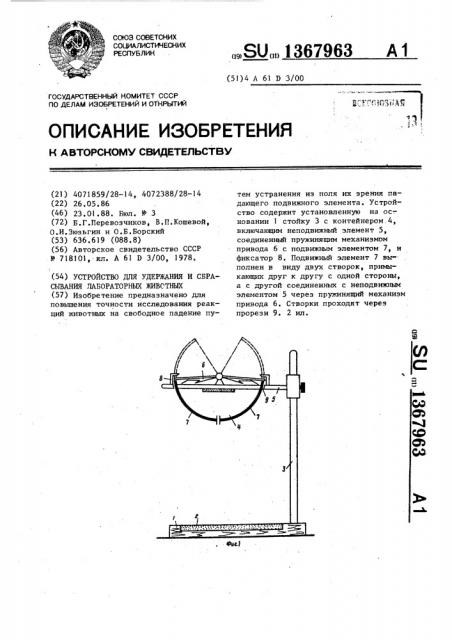

На фиг.1 изображено устройство с пружинящим механизмом привода створок в виде подпружиненных радиальных связей; на фиг.2 — то же, с механизмом привода створок в виде горизонтальной подпружиненной пластины, Устройство для удержания и сбрасывания лабораторных животных содержит установленную на основании 1, оборудованном амортизирующей вставкой 2 в месте приземления животного, стойку 3 с закрепленным на ней контейнером 4, включающим неподвижный элемент 5, соединенный пружинящим механизмом 6 25 привода с подвижным элементом 7, и фиксатор 8. Пружинящий механизм привода подвижного элемента может быть выполнен в виде подпружиненных радиальных связей,.установленных на об- ЗО щей оси вращения, и в виде горизонтальной подпружиненной пластины.

Подвижный элемент 7 выполнен в виде двух створок, примыкающих одна к другой с одной стороны, а с другой

35 соединенных с неподвижным элементом

5 через пружинящий механизм 6 привода. Створки проходят через прорези 9.

Устройство используется следующим образом.

Животное фиксируется в заданном положении в полости контейнера 4 при помощи створок подвижного элемента 7 и фиксатора 8. При включении электI

63 2 ромагнитного фиксатора 8 створки под действием пружинящего механизма 6 привода отбрасываются, проходя через прорези 9, при этом происходит падение лабораторного животного из контейнера. Наблюдение за особенностями падения и возникающими рефлексами животного производится визуально, а также с помощью регистрирующей аппаратуры.

Устранение отделяемой части контейнера из зоны наблюдения животного исключает возможность возникновения у животного дополнительных реакций и искажения рефлексов, что,в свою очередь, повышает точность исследований и достоверность результатов.

Предлагаемое устройство применяется в практике моделирования воздействия различными факторами на организм человека с целью их гигиенического нормирования путем оценки состояния систем экспериментальных животньц .

Формула изобретения

Устройство для удержания.и сбрасывания лабораторных животных, содержащее установленную на основании стойку с укрепленным на ней контейнером, состоящим нз неподвижного элемента, подвижного элемента с пружинящим механизмом привода и фиксатора, о т— л и ч а ю щ е е с я тем, что, с целью повышения точности исследования реакций животных на свободное падение путем устранения из поля их зрения падающего подвижного элемента, оно .выполнено в виде створок, примыкающих друг к другу с одной стороны, а с другой соединенных пружинящим ме ханизмом привода с неподвижным элементом.

1367963
