Реферат



Изобретение относится к технике приготовления дисперсных систем в жидкостных средах и может быть использовано для приготовления эмульсий , суспензий, растворов, например в технологии приготовления многокомпозиционных кормов в животноводстве и птицеводстве,, и позволяет повысить надежность и долговечность устройства . При вращении вала мешалки с постоянно заданной скоростью кулачок входит в контакт с пластинчатыми пружинами , прямолинейная часть которых получает ускорение за счет деформации части пружины, выполненный в виде логарифмической спирали. Так как длина выполнения пластинчатой пружины в виде логарифмической спирали ограничена углом развертки - V : ff, то в точке контакта прз жины с кулачком возникает момент суммарных сил, складывающийся из момента касательных сил и момента нормальных сил. При этом момент касательных сил меньше момента нормальных сил, поэтому полученные колебания пружин диспергируют составляющие дисперсной системы во всем объеме цилиндрического корпуса. Выполнение части пластинчатой пружины, контактирующей с кулачком, с обратным радиусом кривизны по отношению к логарифмической спирали обеспечивает большую амплитуду затухающих колебаний, ликвидиобласти застойных зон в диспергаторе. 1 ил. с (Л оо 05 ж

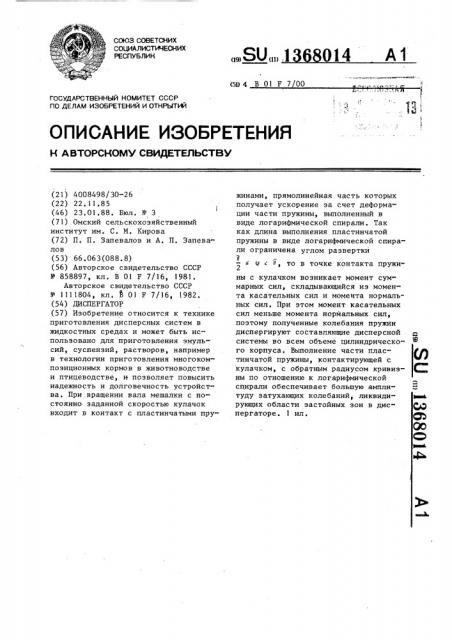

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУбЛИК

14 А1 (19) (И): (51) 4 В 01 F 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4008498/30-26 (22) 22.11.85 (46) 23.01.88. Бюл. № 3 (71) Омский сельскохозяйственный институт им. С. М. Кирова (72) П. П, Запевалов и А. П. Запевалов (53) 66.063(088.8) (56) Авторское свидетельство СССР

¹ 858897, кл ° В 01 F 7/16, 1981.

Авторское свидетельство СССР № 1111804, кл, В 01 F 7/16, 1982. (54) ДИСПЕРГАТОР (57) Изобретение относится к технике приготовления дисперсных систем в жидкостных средах и может быть использовано для приготовления эмульсий, суспензий, растворов, например в технологии приготовления многокомпозиционных кормов в животноводстве и птицеводстве, и позволяет повысить надежность и долговечность устройства. При вращении вала мешалки с постоянно заданной скоростью кулачок входит в контакт с пластинчатыми пружинами, прямолинейная часть которых получает ускорение за счет деформации части пружины, выполненный в виде логарифмической спирали. Так как длина выполнения пластинчатой пружины в виде логарифмической спирали ограничена углом развертки

7т

< (p (II то в точке контакта пружи2

1 ны с кулачком возникает момент суммарных сил, складывающийся из момента касательных сил и момента нормальных сил. При этом момент касательных сил меньше момента нормальных сил, поэтому полученные колебания пружин диспергируют составляющие дисперсной системы во всем объеме цилиндрическо(0

ro корпуса, Выполнение части пластинчатой пружины, контактирующей с кулачком, с обратным радиусом кривиз- ( ны по отношению к логарифмической спирали обеспечивает большую амплитуду затухающих колебаний, ликвиди- риы рующих области застойных зон в дис- ф ) пергаторе. 1 ил. С5

1368014

40

50

Изобретение относится к технике приготовления дисперсных систем в жидкостных средах и может быть использовано для приготовления эмуль" сий, суспензий, растворов, например в технологии приготовления многопозиционных кормов в животноводстве и птицеводстве.

Цель изобретения — повышение надежности и долговечности.

На чертеже изображен предлагаемый диспергатор, Диспергатор состоит из цилиндрического корпуса 1 с жестко закрепленной одним концом пластинчатой пружиной 2. Пружины контактируют с кулачком 3, установленным на валу 4.

Часть 5 пружины 2 от точки 6 крепления ее с корпусом до точки соприкосновения с кулачком 3 выполнена в виде логарифмической спирали с yrTi лом развертки — Q (Х а часть 7 пру2 жины, контактирующая с кулачком, выполнена с обратным радиусом кривизны по отношению к логарифмической спирали. !

Длина части 5 пружины 2 описывается формулой ьЧ

R=11 где R — - текущий радиус кривизны спирали;

1 . — основание натурального логарифма; а — коэффициент, характеризующий степень закрутки пружины; с — угол развертки пружины.

Такое выполнение пластинчатой пружины обеспечивает в точке контакта кулачка с пружиной момент касательных сил меньше момента нормальных сил.

При этом момент касательных сил (М„) стремится сломать пружину 2 у основания крепления, а момент нормальных сил (М„) стремится сдеформировать пружину в месте ее наиболь1 шего изгиба, а М „< M „.

Выполнение контактирующей части с .обратным радиусом кривизны по отношению к логарифмической спирали обеспечивает кроме условия М „ М „ большую амплитуду затухающих колебаний.

Диспергатор работает следующим образом.

1r

При вращении вала 4 с постоянно заданной скоростью кулачок 3 входит в контакт с пластинчатой пружиной 2.

Часть 7 пластинчатой пружины получает ускорение за счет деформации части 5 пластинчатой пружины, выполненной в виде логарифмической спирали, так как в точке контакта пружины 2 . с кулачком 3 возникает момент суммарных сил, складывающийся из момента касательных сил и момента нормальных сил.

Так как момент касательных сил меньше момента нормальных, то полученные высокочастотные колебания пружины диспергируют составляющие дисперсной системы во всем объеме цилиндрического корпуса 1, ликвидируя области застойных зон.

Использование предлагаемого изобретения позволяет получить экономический эффект за счет увеличения срока службы.пластинчатых пружин, так как пружины предлагаемой формы дают возможность диспергатору работать без разборки, сборки и замены пружин несколько лет. Надежность устройства повышается за счет увеличения срока службы пластинчатых пружин, так как полностью исключаются ударные нагруз ки и сводится к минимуму момент касательных сил относительно точки крепления пружин. Повышение надежнос ти позволяет расширить объем использования диспергаторов этого типа, значительно снизить эксплуатационные расходы, связанные с изготовлением и заменой изношенных и сломанных пружин.

Кроме того, интенсифицируется процесс диспергирования за счет расширения времени затухающих колебаний пружин, ликвидирующих области застойных зон в диспергаторе.

Формула из обре тения

Диспергатор, содержащий цилиндрический корпус, мешалку с кулачком и закрепленные одним концом на корпусе пластинчатые пружины, контактирующие с кулачком, о т л и ч а ю— шийся тем, .что, с целью повышения надежности и долговечности, часть пружины от точки крепления до точки соприкосновения с кулачком выСоставитель А. Никитин

Редактор Н. Тупица Техред М.Дидык Корректор А. Обручар

Заказ 133/8 Тираж 564

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно"полиграфическое предприятие, r. Ужгород, ул. Проектная,.4

3 1368014 4 полнена в виде логарифмической спира- лачком, выполнена с обратным радии ли с углом развертки — < р c TI а усом кривизны по отношению к лога2 часть пружины, контактирующая с ку- рифмической спирали.
