Реферат



до ) 36802

Класс 21K, 72о4

cert !

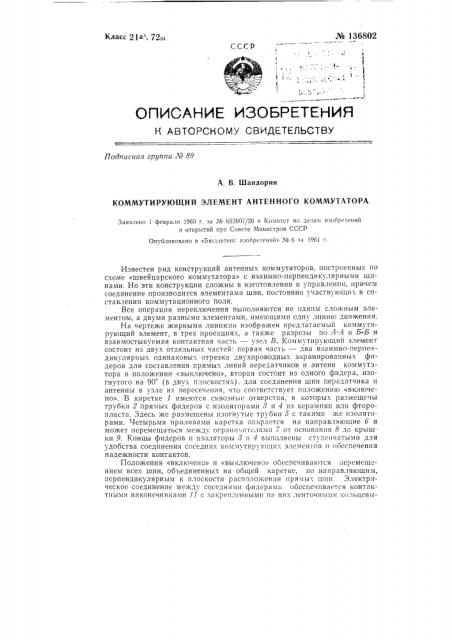

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

А, В. Шандорин

КОММУТИРУЮЩИЙ ЭЛЕМЕНТ АНТЕННОГО КОММУТАТОРА

Заявлено 1 февраля )960 г. за ¹ 652607/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 6 за 1961 г.

Известен ряд конструкций антенных коммутаторов, построенных по схеме «швейцарского коммутатора» с взаимно-перпендикулярными шинами. Но эти конструкции сложны в изготовлении и управлении, причем соединение производится элементами шин, постоянно участвующих в составлении коммутационного поля.

Все операции переключения выполняются не одним сложным элементом, а двумя разными элементами, имеющими одну линию движения.

На чертеже жирными линиями изображен предлагаемый коммутирующий элемент, в трех проекциях, и также разрезы по Л-А н Б-Б и взаимостыкуемая контактная часть — узел B. Коммутирующий элемент состоит из двух отдельных частеи: первая часть — два взаимно-перпендикулярных одинаковых отрезка двухпроводных экранированных фидеров для составления прямых линий передатчиков и антенн коммутатора в положении «выключено», вторая состоит из одного фидера, изогнутого на 90 (в двух плоскостях), для соединения шин передатчика и антенны в узле их пересечения, что соответствует положению «включено». B каретке 1 имеются сквозные отверстия, в которых размещсчы трубки 2 прямых фидеров с изоляторами 8 и 4 из керамики или фторопласта. Здесь же размещены изогнутыс трубки 5 с такими же изоляторами. Четырьмя приливами каретка опирается на направляющие 6 и может перемещаться между огранпчителямп i от основания 8 до крышки 9. Концы фидеров и изоляторы,3 и 4 выполнены ступенчатыми для удобства соединения соседних коммутирующих элементов и ооеспечения надежности контактов.

Положения «включено» и «выключено» обеспечиваются перемещением всех шин, объединенных на общей каретке, по направляющим, перпендикулярным к плоскости расположения прямых шин. Электрическое соединение между соседними фидерамп обеспечивается контактными наконечниками 11 с закрепленными HB них ленточнь!мн кольцсвы№ 136802
