Конусная дробилка

Конусная дробилка

Иллюстрации

Показать все

Реферат



Изобретение относится к эксцентриковым конусным дробилкам и предназначено для использования в горной, металлургической, строительной и других отраслях промышленности,Цель повышение степени дробления. Конус-- ная дробилка содержит установленный на,фундаменте корпус - станину 1, неподвижный наружный конус 2, внутренний дробящий конус 3 со сферическим основанием, бронеплиты 4 конуса 3, приводной эксцентриковый вал 5, сферический подпятник 9, имеющий радиально или спиралевидно расположенные бронеплиты, образующие колосниковую решетку 10, закрепленную на стакане 11 с проемами 12 для выхода измельченного материала. Радиусы кривизны бронеплит 4 и сферического подпятника 9 выполнены такими, что угол захвата между.ними не превышает двойного угла трения. 2 з.п.ф-лы, 3 ил. с (Л оо Од 00 о оо

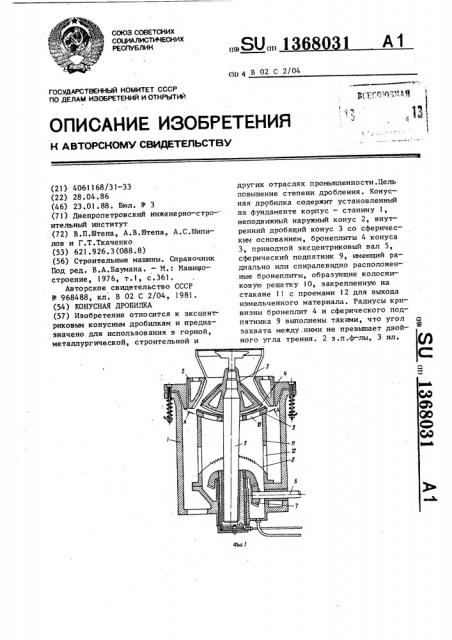

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 А2

«g

g<, F "Б) .АЯ

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TOPCHOMV СВИДЕТЕЛЬСТВУ,, )3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4061168/31-33 (22) 28.04.86 (46) 23.01.88. Бюл. N 3 (71) Днепропетровский инженерно-стро- ительный институт (72) В.П.Штепа, А.В.Штепа, А.С.Шипилов и Г.Т.Ткаченко (53) 621.926.3(088.8) (56) Строительные машины. Справочник

Под ред. В.А.Баумана. — М.: Маши22остроение, 1976, т.1, с.361.

Авторское свидетельство СССР

У. 968488, кл. В 02 С 2/04, 1981. (54) КОНУСНАЯ ДРОБИЛКА (57) Изобретение относится к эксцентриковым конусным дробилкам и предназначено для использования в горной, металлургической, строительной и других отраслях промьппленности.Цель повышение степени дробления. Конусная дробилка содержит установленный на.фундаменте корпус — станину 1, неподвижный наружный конус 2, внутренний дробящий конус 3 со сферическим основанием, бронеплиты 4 конуса

3, приводной эксцентриковый вал 5, сферический подпятник 9, имеющий радиально или спиралевидно расположенные бронеплиты, образующие колосниковую решетку 10, закрепленную на стакане 11 с проемами 12 для выхода измельченного материала. Радиусы кривизны бронеплит. 4 и сферического подпятника 9 выполнены такими, что угол с захвата между. ними не превьппает двойного угла трения. 2 з.п.ф-лы, 3 ил.

1 2 колосниками решетки 0 и подпятника

9 и проемы 12 в стакане 11, а также через кольцевую щель между. конусами

2 и 3.

Расположение бронеплит сферического основания внутреннего конуса 3 по спирали способствует затягиванию материала от периферии к центру вращения внутреннего конуса 3 в зону измельчения между основанием внутреннего конуса 3 и подпятником 9.

При необходимости для разгрузки конусной дробилки можно применить пневматический разгрузчик.

Предлагаемое изобретение повышает производительность дробилки при увеличении степени дробления.

1.Конусная дробилка, содержащая станину с неподвижным наружным конусом, внутренний дробящий конус со сферическим основанием, сопряженным со сферическим подпятником, и приводной эксцентриковый вал внутреннего конуса, отличающаяся тем, что, с целью повышения степени дробления, сферический подпятник выполнен в виде колосниковой решетки,при этом радиусы кривизны основания внутреннего дробящего конуса и подпятника взяты в соотношении r c 0,75R, где

r — радиус кривизны сферического основания внутреннего дробящего конуса, R — радиус кривизны сферического подпятника, а угол захвата между сферическими поверхностями внутреннего конуса и подпятника меньше двойного угла трения.

2. Дробилка по п.1, о т л и ч а ющ а я с я тем, что сферические поверхности внутреннего дробящего конуса и подпятника выполнены с футеровочными бронеплитами.

3; Дробилка по .п. 1 и 2, о т —. л и ч а ю щ а я с я тем, что футе60 ровочные бронеплиты сферического основания внутреннего дробящего конуса укреплены по спирали.

1 136803

Изобретение относится к оборудованию для дробления горных пород, а именно к конусным дробилкам, и может быть использовано в горной, металлургической, строительной и других отраслях промьппленности.

Цель изобретения — повышение степени дробления.

На фиг.! представлена конусная 1р дробилка; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — сферическое основание внутреннего конуса (вариант спиральной футеровки).

Конусная дробилка содержит уста- 11 новленный на фундаменте корпус — станину 1, неподвижный наружный конус 2, внутренний дробящий конус 3 со сферическим основанием, футеровочные бронеплиты 4 конуса 3, эксцентрико- 2р Ф о р м у л а и з о б р е т е н и я вьгй вал 5, кинематически связанный с приводным валом 6 через коническую зубчатую пару 7, защитную перегородку 8 зубчатой пары 7, сферический подпятник 9 конуса 3, радиально или 25 спирально расположенные бронеплиты, образующие колосниковую решетку 10, закрепленную на стакане 11 с проемами 12 для выхода измельченного материала. 30

Радиусы кривизны сферических поверхностей основания внутреннего дробящего конуса и подпятника взяты в соотношении r 0,75R которое соответствует углу захвата между указанными поверхностями, не превышающему двойного угла трения.

Дробилка работает следующим образом, Материал подается в зону дробле- 4р ния по периметру между неподвижным наружным конусом 2 и внутренним дробящим конусом 3, закрепленным на консольном валу 5, который приводится во вращение от вала 6 через коничес- 45 кую пару 7. Дробление материала происходит в две стадии: между конусами

2 и 3, а также между бронеплитами 4 и колосниковой решеткой 10. Разгрузка измельченного материала, включая тонкомолотую фракцию, осуществляется через отверстие между бронированными

136803!

Составитель В. Губарев
